相信很多人第一次用CAD标注尺寸的时候会有这样的感觉,标注后,看不到尺寸的大小。那是因为标注的数字太小了。这里使用CAD2013版作为演示。
方法/步骤

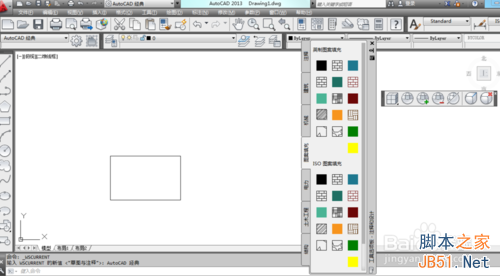

第一:打开一张画有图像的CAD图纸

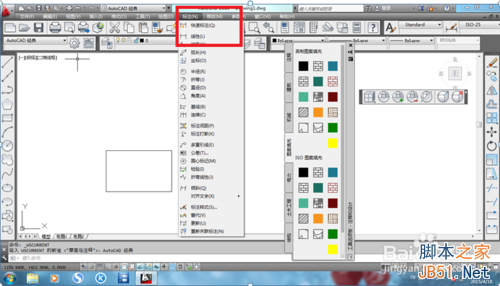

第二:选择标注菜单下的线性标注,给图形标注,标注完后看不到标注的尺寸

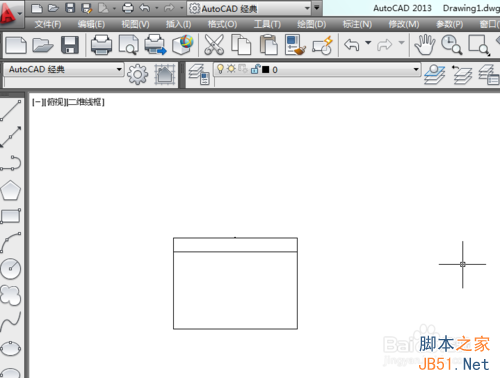

第三:打开修改菜单下特性工具
第四:选择刚才标注的尺寸线段

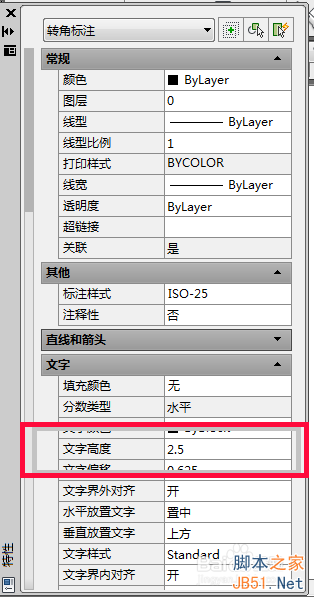

第五:在特性窗口中,找到文字栏,把其中的文字高度的数值改大一些即可。
注意事项
不同的CAD版本可能存在差异,有的特性在标准菜单栏
以上就是cad标注的数字太小看不到尺寸大小的解决方法介绍,希望能对大家有所帮助!
