概述
1、Plot的定义和用法
此 MATLAB 函数 创建 Y 中数据对 X 中对应值的二维线图。 如果 X 和 Y 都是向量，则它们的长度必须相同。plot 函数绘制 Y 对 X 的图。
如果 X 和 Y 均为矩阵，则它们的大小必须相同。plot 函数绘制 Y 的列对 X 的列的图。 如果 X 或 Y中的一个是向量而另一个是矩阵，则矩阵的各维中必须有一维与向量的长度相等。如果矩阵的行数等于向量长度，则 plot 函数绘制矩阵中的每一列对向量的图。如果矩阵的列数等于向量长度，则该函数绘制矩阵中的每一行对向量的图。如果矩阵为方阵，则该函数绘制每一列对向量的图。 如果 X 或 Y 之一为标量，而另一个为标量或向量，则 plot 函数会绘制离散点。但是，要查看这些点，您必须指定标记符号，例如 plot(X,Y,‘o’)。
-此来源于Matlab help plot的解释
2、Plot属性的详细解释
线的结构
| 符号 | 含义 |
|---|---|
| - | 细直线 |
| ： | 虚点线 |
| -. | 点画线 |
| – | 虚画线 |
注：
一个"-“就是一个细的直线,也就是默认
一个”:“就是虚的电线
一个”-.“加上一个点就是点画线
两个”-",“–”就是虚画线

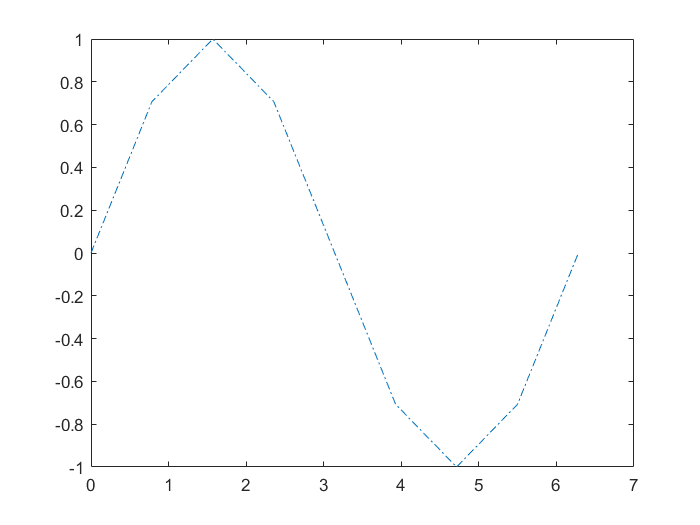

例：
x = 0:pi/4:2*pi;
y = sin(x);
plot(x,y,'-.');
标记符号
| 符号 | 含义 |
|---|---|
| . | 实心点 |
| + | 十字号 |
| * | 星号 |
| < | 朝左三角 |
| > | 朝右三角 |
| ^ | 朝上三角 |
| v | 朝下三角 |
| d | 菱形 |
| p | 五角星 |
| h | 六角星 |
| s | 方块 |
| o | 空心圆 |
| x | 叉字 |

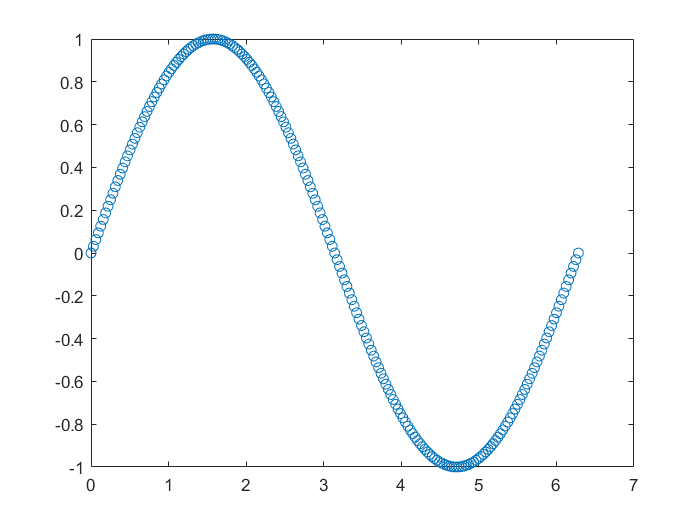

例：
x = 0:pi/100:2*pi;
y = sin(x);
plot(x,y,'o');
线条的颜色(常见的颜色)
| 符号 | 含义 |
|---|---|
| r | 红色 |
| g | 绿色 |
| b | 蓝色 |
| c | 青色 |
| y | 黄色 |
| k | 黑色 |
| w | 白色 |
| m | 品红 |

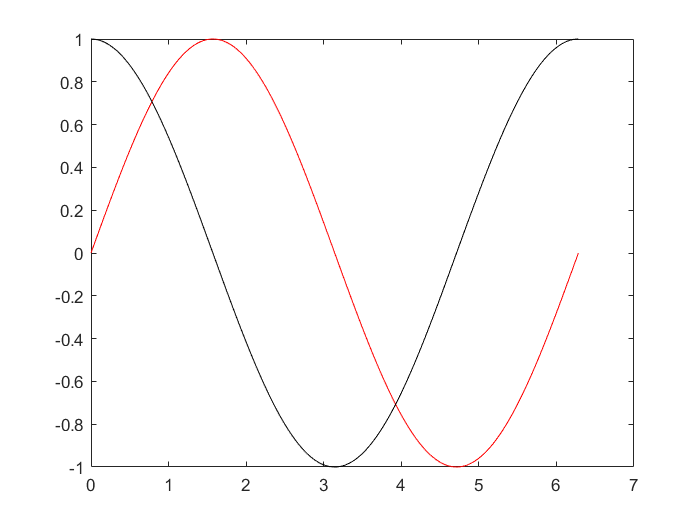

例：
x = 0:pi/100:2*pi;
y = sin(x);
f = cos(x);
plot(x,y,'r')
hold on; %让图像一直保存在一个窗口里面
plot(x,f,'k');
一些常用的辅助函数
| 函数 | 意义 |
|---|---|
| title(’ ') | 给图形添加标题 |
| xlabel(’ ') | 标记横坐标 |
| ylabel(’ ') | 标记纵坐标(和xlabel一样) |
| text(x,y,’ ') | 在x,y所命令的位置标注 |
| gtext(’ ') | 该命令提示在鼠标指示位置(光标显示为"+"标注) ’ '里面的命令是显示的东西 |
| axis([xmin xmax ymin ymax]) | 指定显示范围,不需要任何分隔符,传递进入的是一个一维的向量(4个) |
| Grid on(/of) | 添加或取消网格线 |
| hold on (/off) | 等下做的图还在一张纸上(只要打开,所有的图形都会在一张纸上显示) |
| subplot(n,m,k) | 将图形窗口分为n行m列个格子(在第k个格子上绘图) 把一张图分为许多小块,使得下一个绘图命令在第K个格子上绘图 |
注:除了Grid On和subplot之外,其他的命令都要在绘图命令之后
subplot是以列作为单位的
x = 0:pi/100:2*pi;
y = sin(x);
f = cos(x);
subplot(1,2,1)
plot(x,y)
subplot(1,2,2)
plot(x,f)
参考资料：
MATLAB官方文档
Camilleferros的CSDN博客
（有机会再写在极坐标下绘图）
