概述

昨日与小米Note同台亮相的还有小米盒子mini版OTT机顶盒,雷军称它为小米小盒子,别看它个头与普通插座一般,但功能上表现抢眼,搭载MT8685四核芯片/1GB内存,支持在线影片观看、APP商店。今天带来小米小盒子暴力拆解图片,看看这个小魔盒究竟由什么组成。

从官方的数据来看,这款盒子使用了MTK的MT8685四核芯片,盒子的功能进行了最大幅度的精简,只有一个HDMI接口可以外接电视。以下为官方数据罗列:

处理器:MTK MT8685 Cortex-A7,四核1.3GHz

GPU:Mali-450, 4+2核,416MHz

内存:1GB DDR3

用户内存:4GB eMMC

尺寸:46.8×46.8×38mm

重量:73克

售价:199元

硬件拆解:

小米小盒子有两个配件,一个是蓝牙遥控器,另一个是1.5米长的HDMI线。

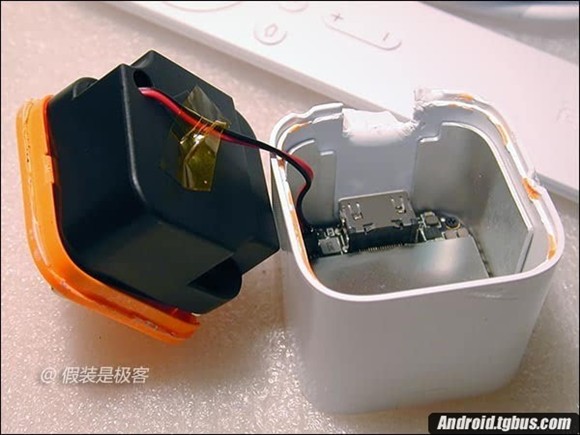

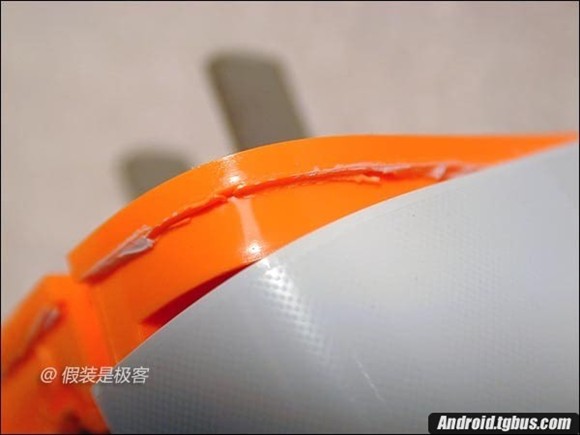

盒子外部没有使用螺丝,外壳使用了超声波塑焊成型,因此在拆解时比较困难。在拆解完成后,对外壳也造成了破坏,很难复原。

电源部分外部有黑色的阻燃塑料保护,拆除后露出电源板。通过开关电源变压器的数据及实测,电源输出5.1V直流。电源高低压部分没有使用常见的物理开槽方式隔离,而是通过增大元件隔离距离的方式以符合相关电气规范。

主板通过导热较胶与外壳的铝散热片结合达到散热的目的。外壳侧面有WIFI与蓝牙一体化双频天线。

(蓝牙与WIFI一体天线)

(主板背面)

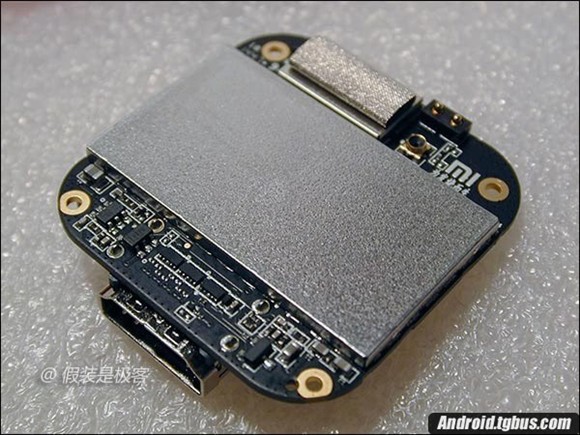

(主板正面)

主板信号处理部分都有屏蔽罩覆盖。打开主板背面的屏蔽罩后,露出主处理芯片MT8685,以及南亚DDR3内存。DDR3内存为512MB,两颗组成1GB。

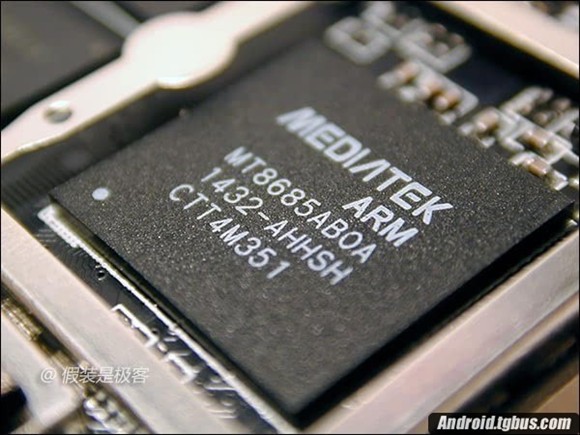

(MTK MT8685处理芯片)

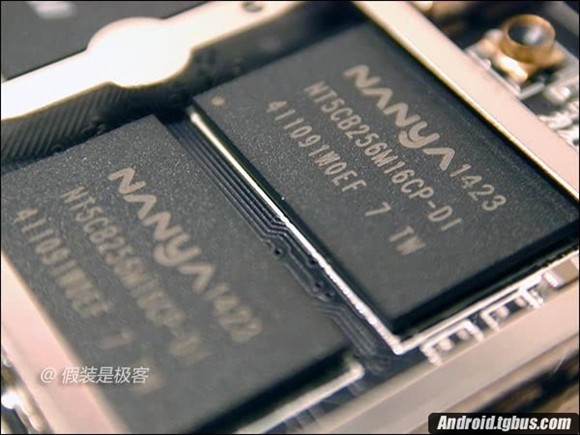

(南亚DDR3内存)

信号处理单元旁边是天线触点,用于与外壳的天线连接。因蓝牙与2.4G WiFi信号处于同一频段,因此可以共用同一个天线。去掉信号单元的屏蔽罩,露出MTK的MT6225N多功能芯片。这个芯片集成了蓝牙、WiFi等功能。

去掉主板正面的屏蔽罩后,露出的芯片为SKhynix的4GB eMMC闪存。这颗闪存内存储了系统程序及应用软件,占用了大约2.2GB左右的空间。留给用户可用的内存大约为1.8GB左右。剩余的这部分内存可用于安装第三方应用及缓存。

小米的蓝牙遥控器使用了一节纽扣电池,因为用的是低功耗蓝牙4.0技术,一颗电池大约能用1年左右的时间。蓝牙遥控器最大的好处是可以像WiFi那样实现无角度的遥控。在这样的应用场景下,设备可以放到隐蔽的角落里而不必担心遥控问题。蓝牙遥控器的弊端也比较明显。以小米小盒子为例。通过遥控器关闭盒子后,其实盒子只是关闭了视频输出,为了响应蓝牙遥控器的信号,后台相关模块仍处于工作状态,这时盒子的功耗仍有2W多。

软件部分:

小米小盒子用的是基于Android 4.4.2版本的MIUI TV系统。系统开机后,通过屏蔽的提示,可以方便地连接蓝牙遥控器。这个蓝牙配对过程不需要输入任何信息,只需按屏幕提示按几次OK键即可,降低了用户的使用门槛。

这个盒子搭载的是央广银河互联网电视的集成播控平台(GITV)。界面与之前小米盒子基本类似。据称,在使用了银河互联网电视平台后,小米小盒子的在线视频内容时长提升到了14万小时。主流的影视节目都可以在线观看。

小米小盒子也内置了小米的应用商店。不过商店里的APP数量较少,很难满足用户的需求。由于没有提供USBhttp://product.it.sohu.com/list/subcate_682_1.html接口,因此常规方法无法安装第三方应用程序。

系统内置的“高清播放器”程序,可以搜索家庭里的NAS等存储设备分享的视频内容并播放。经过《假装是极客》试用,小米小盒子可以流畅地播放网络上常见的蓝光原盘镜像、MKV等视频格式。

这个高清播放器用的仍然是射手影音的技术,依靠原射手网的字幕资源,对于没有字幕的影视资源,可以实现字幕自动匹配下载,方便英文不好的同学使用。

在播放路由器硬盘里下载的高清视频时,经过实测,小米小盒子的功耗稳定在3W左右。进行其它操作时,盒子的功耗在3-5W之间浮动。从测试的数据来看,这款盒子还是比较省电的。

如何安装第三方应用?

按常规来讲,目前的OTT机顶盒是不能安装第三方应用的。不过,小米小盒子还是很隐晦地在系统的角落里给用户提供了安装第三方APP的功能。

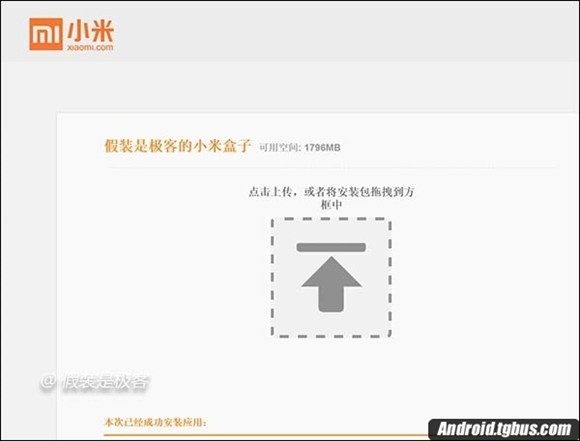

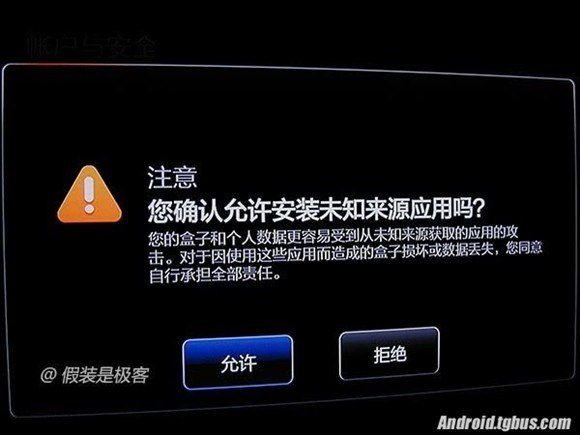

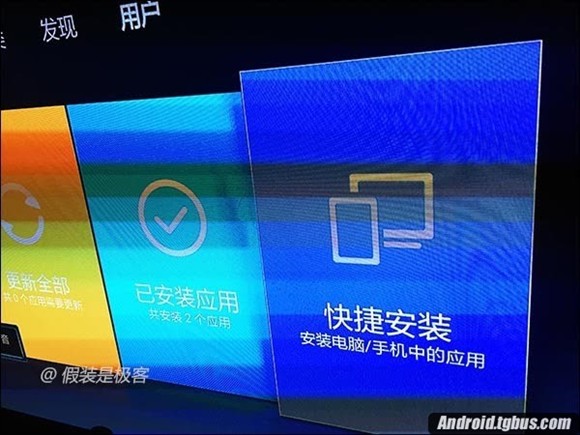

在设置中打允许安装未知来源的应用,可以在“快捷安装”选项中通过手机或PC端给小米小盒子安装应用。

盒子产品中最常用的功能还是看视频。《假装是极客》安装了几个一线视频网站的Android版视频客户端后,发现这些应用基本可以正常使用。不过,这些应用已经不再针对OTT机顶盒的遥控方式进行优化,由此看来,视频网站在APP方面还在严格遵守广电总局的相关规定。

(未对OTT机顶盒优化,某视频APP无法去除帮助小贴士)

近期,通过布局影视内容产业,小米正试图为家庭用户提供更全面的内容服务。小米小盒子新平台央广银河,背后就有小米新近投资的爱奇艺。在取消了相关扩展接口后,用户在消费内容时,更依赖于互联网视频平台、路由器NAS存储、云存储及外围智能设备的推送。从小米小盒子在硬件及互联网电视牌照方的变化,我们隐约可以看到小米电视生态在家居方面布局的调整。
