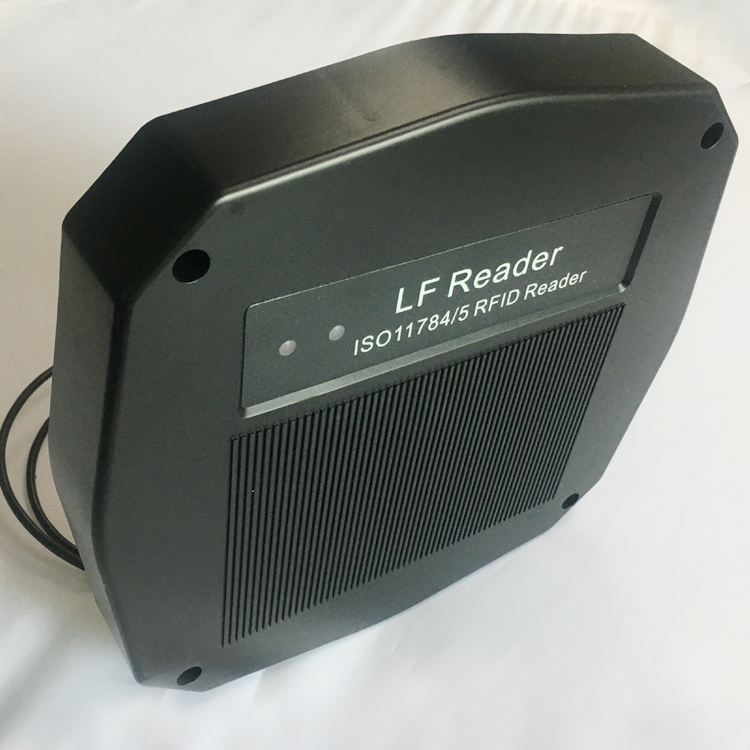

动物电子耳标阅读器|识读器|读卡器L8600系列Modbus RTU通讯协议与二次开发说明适用于L8600-S-02、L8600-R-02，更多MODBUS TCP协议资料欢迎交流！

出厂默认配置：

想要读卡器读到卡就发送数据（从机主动发送模式）：开机后要发指令：02 06 00 00 00 03 C9 F8

串口配置（8位数据位）：

系统可配置内容：（16进制通信）

1. 天线开关和应答模式，（从机主动发送）模式时读卡器读到卡后会主动往总线发读卡数据；（主从模式）时是读卡器不会主动返回数据，等到主机访问才回复数据。此配置数据断电不保存，需要每次上电进行一次配制。（16进制通信）

1. 卡片的后带数据长度和读卡器地址。后带数据指的是有些卡片发送数据除了卡号和国家代号外，后面还带有其他数据，当前产品支持最多访问20个字节的数据（160位）。此配置数据保存，断电不丢失。（16进制通信）

读取数据：（16进制通信）

1. 读取天线开关和应答模式信息。（16进制通信）

2、读取后带数据长度、地址、版本号信息。（16进制通信）

3、读取系统调谐状态信息（16进制通信）

4、读卡数据读取：（16进制通信）

读卡数据读取的长度可以从0x07-0x11（就是说回读信息地址可以从（0x0E-0x15）到（0x0E-0x1F））。

发送命令分析（02 03 00 0E 00 07 65 F8）

02：  从机地址；

03:   读取功能（MODBUS-RTU）；

000E：读取寄存器地址；

0007：读取数据长度（7个字14 Bytes）；

65F8：前面所有数据(02 03 00 0E 00 07)的CRC检验值，低字节先发。

接收命令分析：（02 03 0E 02 62 07 B6 60 CB 53 00 80 00 00 00 00 3E DC F6）

02：从机地址；

03: 读取功能（MODBUS-RTU）；

0E：回读数据长度（14 Bytes）；

0262：国家代号（10进制610）

07B660CB53：卡号数据（10进制33124567891）

00：0000 0000最低位代表后加数据是否有效（0无效、1有效），其他7位是未定义数据。

80：1000 0000最高位代表动物标志，其他7位是未定义数据。

000000：卡内其他数据，未定义数据。

00：数据传输补充够偶数字节（14 Bytes），无意义

3E: 当前数据的读卡时间（0x3E*0.02s） 证明是1.24s 前读到的，最多计算到5.1s前。

DCF6：前面整个数据包（02 03 0E 02 62 07 B6 60 CB 53 00 80 00 00 00 00 3E）的CRC检验。DC为低字节，F6为高字节。

接收命令分析：（02 03 22 02 62 07 B6 60 CB 53 80 80 00 00 00 11 11 11 11 22 22 22 22 33 33 24 55 25 25 45 53 55 84 53 43 FF 20 D5 CF）

02 03 22 02 62 07 B6 60 CB 53 80 80 00 00 00：和以上分析一致。

11 11 11 11 22 22 22 22 33 33 24 55 25 25 45 53 55 84 53 43：20字节的后加数据。

FF：数据传输补充够偶数字节（34 Bytes），无意义。

20：当前数据的读卡时间（0x20*0.02s） 证明是0.64s 前读到的，最多计算到5.1s前。

D5CF: 前面整个数据包的CRC检验，D5为低字节，CF为高字节。

从机主动发信息的方式：机器读到卡会马上发一帧数据，如果卡片一直不离开数据不会重复发送，如果卡离开0.2s以上再进入机器会再发一帧数据（每次卡片进入都会实时往总线发送一帧数据）

当将读卡器配置为从机主动发送模式后，读卡器读到卡就马上往总线上发卡号信息，信息的长度可以配置，比如我们将后加数据长度配置为30位（16位以下不发送后带数据，后带数据从16-160有效），35位为4个字节3位需要5个字节来发送，所以字符串数据长度为12（卡号信息长度）+5=17字节，但是由于数据长度数要偶数（字），所以后面要补个随机数,即18个。所以字符串的构成就是0xxx(从机地址)+0x03(功能)+0x12(18个字节)+18个字节数据+2字节CRC。总共23个字节。（后加数据如果没有需要时最好配0，有利于数据传输）

例如后加数据配置A0(160位、20字节)。卡片有后加数据时收到的数据为：

03 03 20 02 62 07 B6 60 CB 53 01 80 00 00 00 11 11 11 11 22 22 22 22 33 33 24 55 25 25 45 53 55 84 53 43 C1 26

03：从机地址；

03: 读取功能（MODBUS-RTU）；

20：回读数据长度（32 Bytes）；

0262：国家代号（10进制610）

07B660CB53：卡号数据（10进制33124567891）

01：0000 0001最低位代表后加数据是否有效（0无效、1有效），其他7位是未定义数据。

80：1000 0000最高位代表动物标志，其他7位是未定义数据。

000000：卡内其他数据，未定义数据。

11 11 11 11 22 22 22 22 33 33 24 55 25 25 45 53 55 84 53 43：是后加数据20个字节。

C126：CRC校验。

将后加数据配置为0后读到数据：02 03 0C 02 62 07 B6 60 CB 53 01 80 00 00 00 17 35

02：从机地址；

03: 读取功能（MODBUS-RTU）；

0C：回读数据长度（12 Bytes）；

0262：国家代号（10进制610）

07B660CB53：卡号数据（10进制33124567891）

01：0000 0001最低位代表后加数据是否有效（0无效、1有效），其他7位是未定义数据。

80：1000 0000最高位代表动物标志，其他7位是未定义数据。

000000：卡内其他数据，未定义数据。

1735: CRC校验

本协议符合MODBUS- RTU标准,支持0地址广播监听功能（可以用于配置从机地址等信息）。但是广播命令从机不做回复。

CRC校验函数：

unsigned int CRC16_MB(unsigned char *cBuffer, unsigned int iBufLen)

{

    unsigned int i, j;

        unsigned int wPolynom = 0xa001;

        unsigned int wCrc     =  0xffff;

    for (i = 0; i < iBufLen; i++)

    {

        wCrc ^= cBuffer[i];

        for (j = 0; j < 8; j++)

        {

            if (wCrc &0x0001)

            {

                wCrc = (wCrc >> 1) ^ wPolynom;

            }

            else

            {

                wCrc = wCrc >> 1;

            }

        }

    }

    return wCrc;

}

附录：
