概述
通过利用cad绘制建筑图时，我们时常会需要知道平面的面积。对于平面面积的计算，如果掌握了一些使用的小技巧，那么计算的速度将大大提高，以后再也不必为了计算平面面积而烦恼了。
如果使用的是天正cad，并且能够足够规范的完成图纸的绘制，那么使用天正的查询面积就能完成面积的大致估算。但如果细心的话可以发现，用这种方法计算面积的话无法捕捉墙中线，而且在阳台部分经常会很捉急的无法计算。接下来就介绍另一个计算面积的技巧。

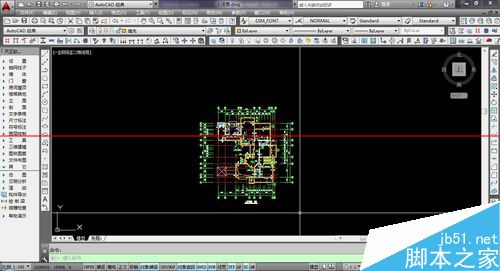

1、打开cad，找到要计算面积的平面。

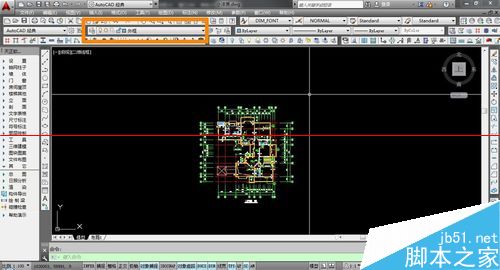

2、编辑好图层，使线的颜色易于区别于其他线，方便之后画图。

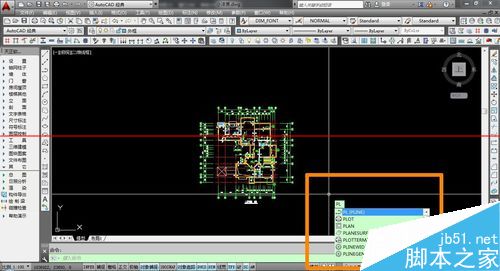

3、使用PL线，沿着墙的轴线绘制一个闭合的多边形。
4、注意在算一半面积的地方，可以连接对角线，使包含的面积剩下一半。
5、右键点击画好的线，点击通用编辑-对象特征。
6、之后就可以在出现的属性框里查看多种信息，其中就包括的所选的面积。
