概述

设计门电路进行D触发器仿真，时序波形验证。

关于D触发器

D触发器的基本功能是在复位信号为1的时候，CLK的上升沿会引起Q值的变化

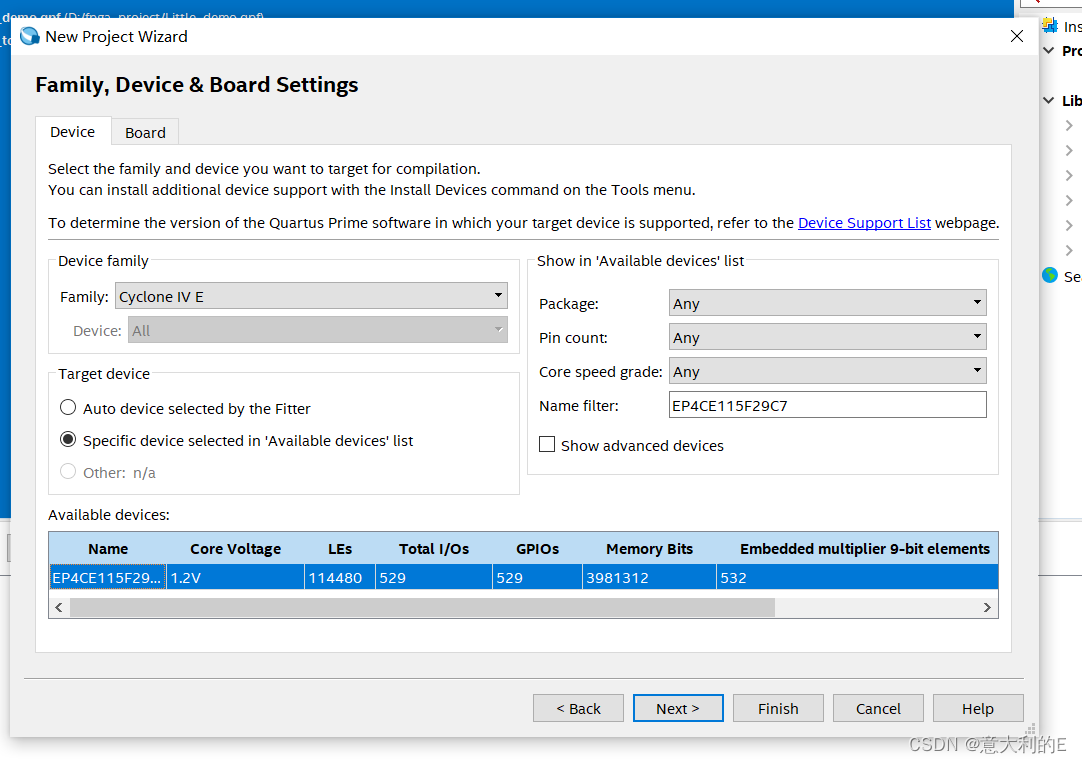

先创建项目，在这里我们可以选择想用的芯片：
在这里插入图片描述

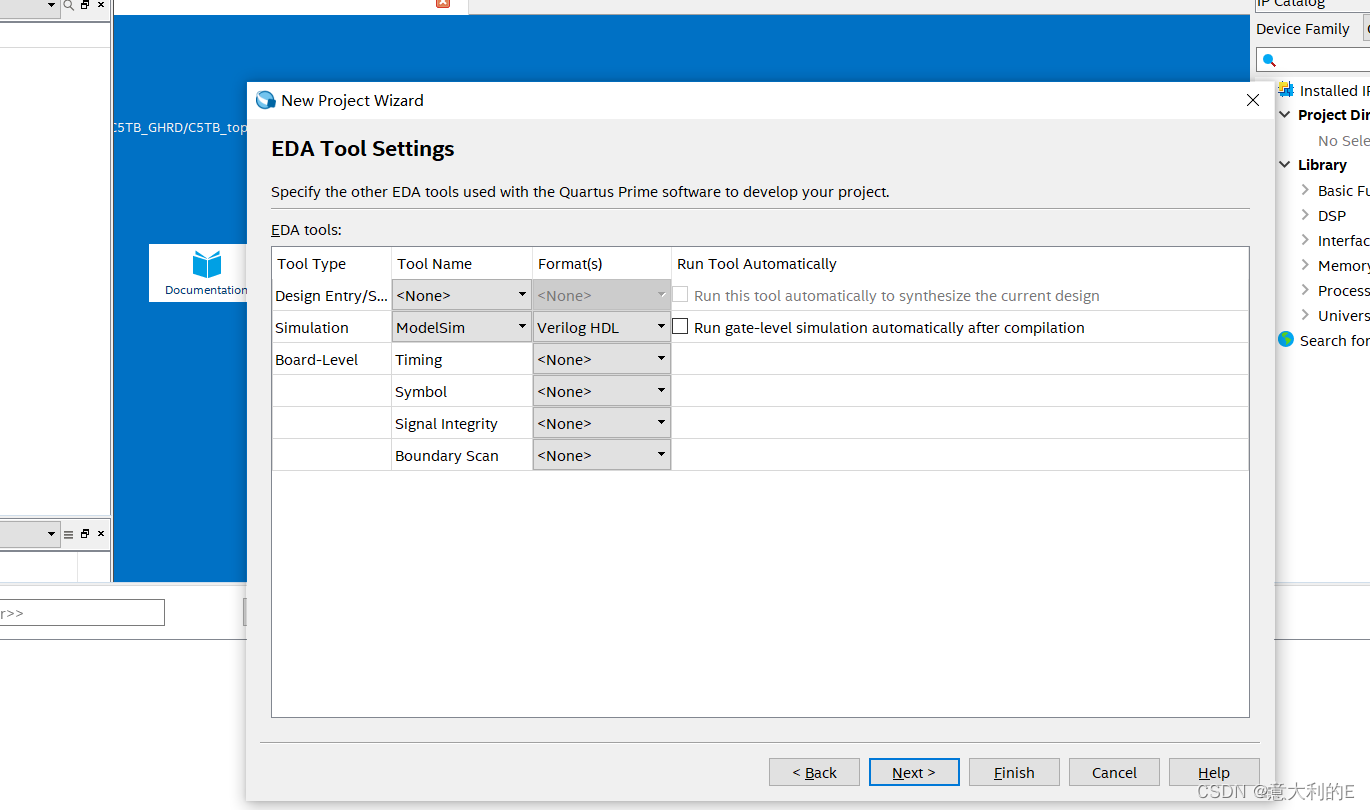

设置仿真软件为modelsim,语言为verilog

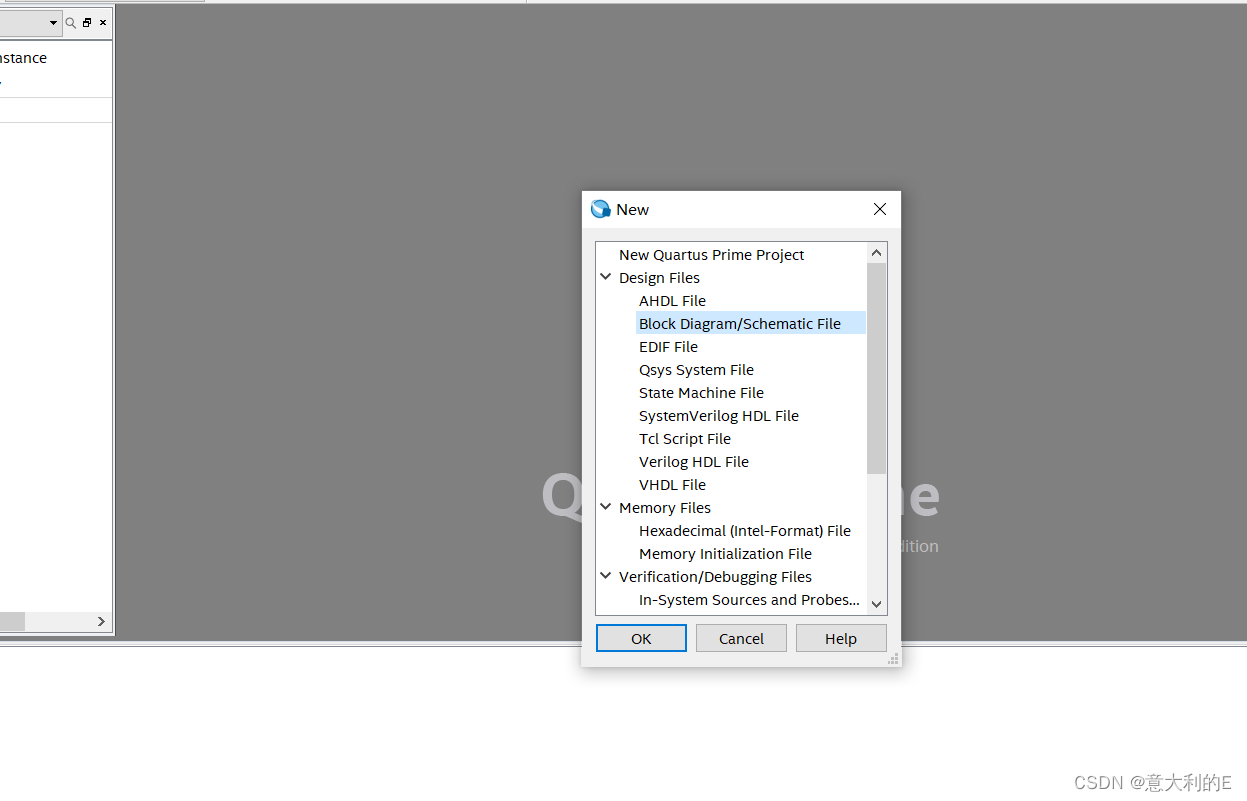

new一个block diagram文件

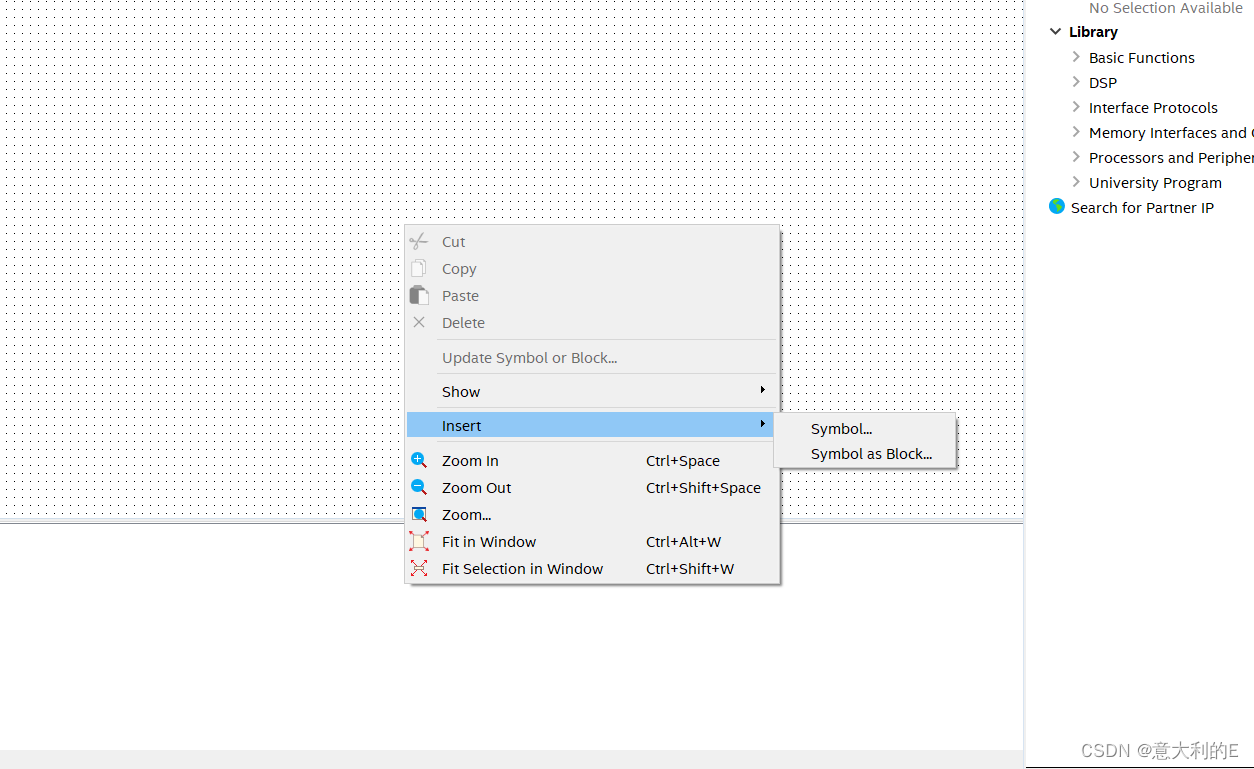

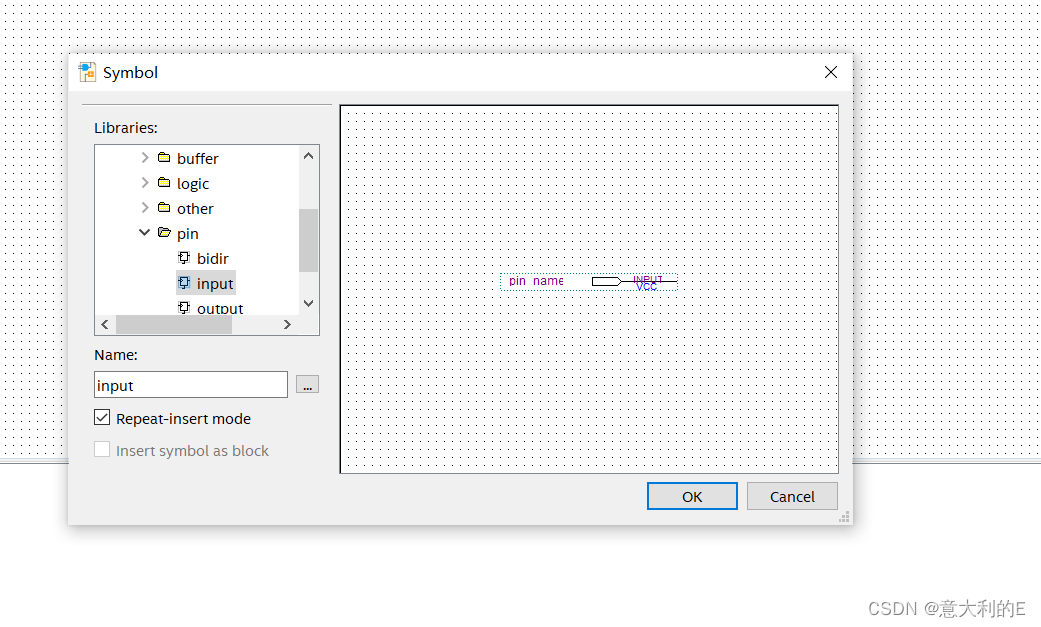

鼠标右键insert

分别输入input(2),output(2),nand2(4),not(1),注意勾选repeat-insert mode

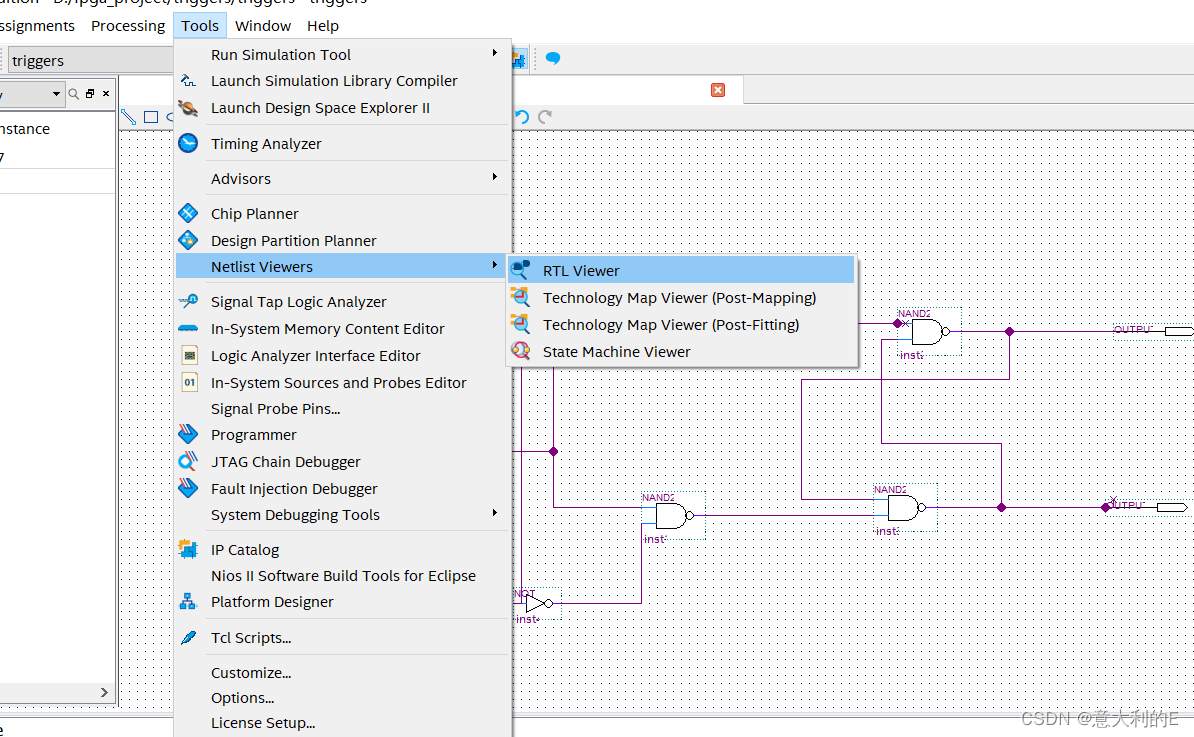

接线如下：

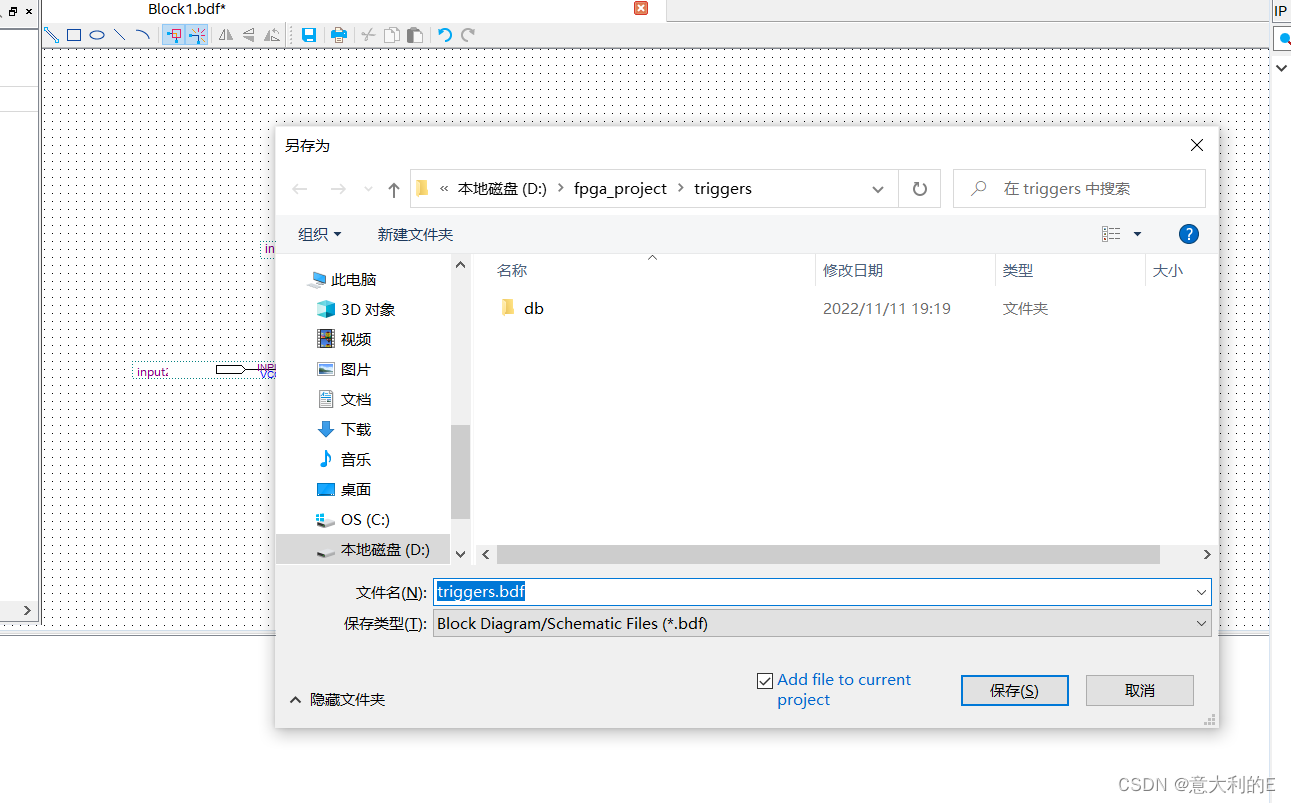

ctrl+s保存
在这里插入图片描述

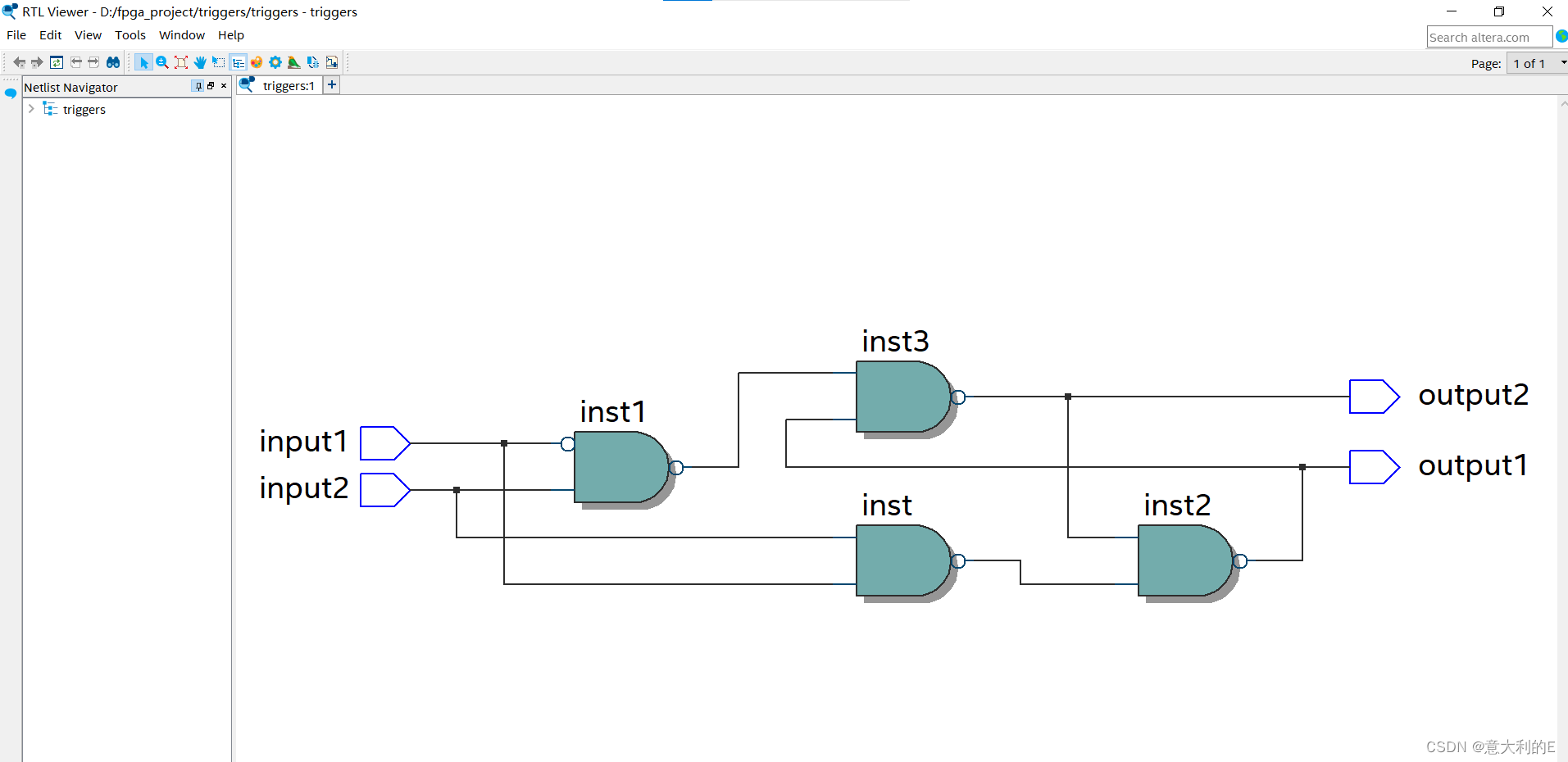

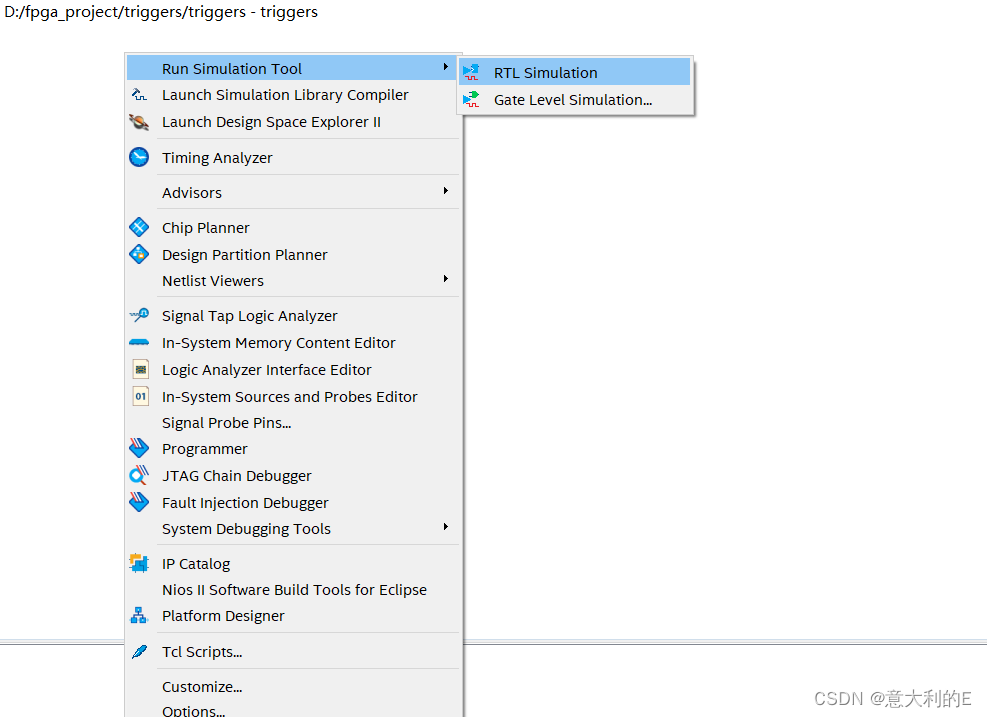

编译通过后选择RTL仿真

针不戳

quartus 18自带的仿真不好用，这里我们用modelsim做时序和功能仿真

用原理图生成verilog文件，然后添加，注意如果新生成文件和bdf重名了要改变bdf文件名：
在这里插入图片描述
然后生成testbench:

要进行功能仿真，把vt代码修改如下：

// Copyright (C) 2018  Intel Corporation. All rights reserved.
// Your use of Intel Corporation's design tools, logic functions
// and other software and tools, and its AMPP partner logic
// functions, and any output files from any of the foregoing
// (including device programming or simulation files), and any
// associated documentation or information are expressly subject
// to the terms and conditions of the Intel Program License
// Subscription Agreement, the Intel Quartus Prime License Agreement,
// the Intel FPGA IP License Agreement, or other applicable license
// agreement, including, without limitation, that your use is for
// the sole purpose of programming logic devices manufactured by
// Intel and sold by Intel or its authorized distributors.  Please
// refer to the applicable agreement for further details.

// *****************************************************************************
// This file contains a Verilog test bench template that is freely editable to
// suit user's needs .Comments are provided in each section to help the user
// fill out necessary details.
// *****************************************************************************
// Generated on "11/13/2022 09:22:32"

// Verilog Test Bench template for design : triggers
//
// Simulation tool : ModelSim (Verilog)
//

`timescale 1 ps/ 1 ps
module triggers_vlg_tst();
// constants
// general purpose registers
reg eachvec;
// test vector input registers
reg clk1;
reg inpin1;
// wires
wire out1;
wire out2;

// assign statements (if any)
triggers i1 (
// port map - connection between master ports and signals/registers
	.clk1(clk1),
	.inpin1(inpin1),
	.out1(out1),
	.out2(out2)
);
initial
begin
  clk1 = 1;
  inpin1 <= 0;
  forever
  begin
  #60 inpin1 <= 1;
   #22 inpin1 <= 0;
    #2 inpin1 <= 1;
	 #2 inpin1 <= 0;
	 #16 inpin1 <=0;
  end




end
always


begin
#20 clk1=~clk1;




end
endmodule

添加.vt文件

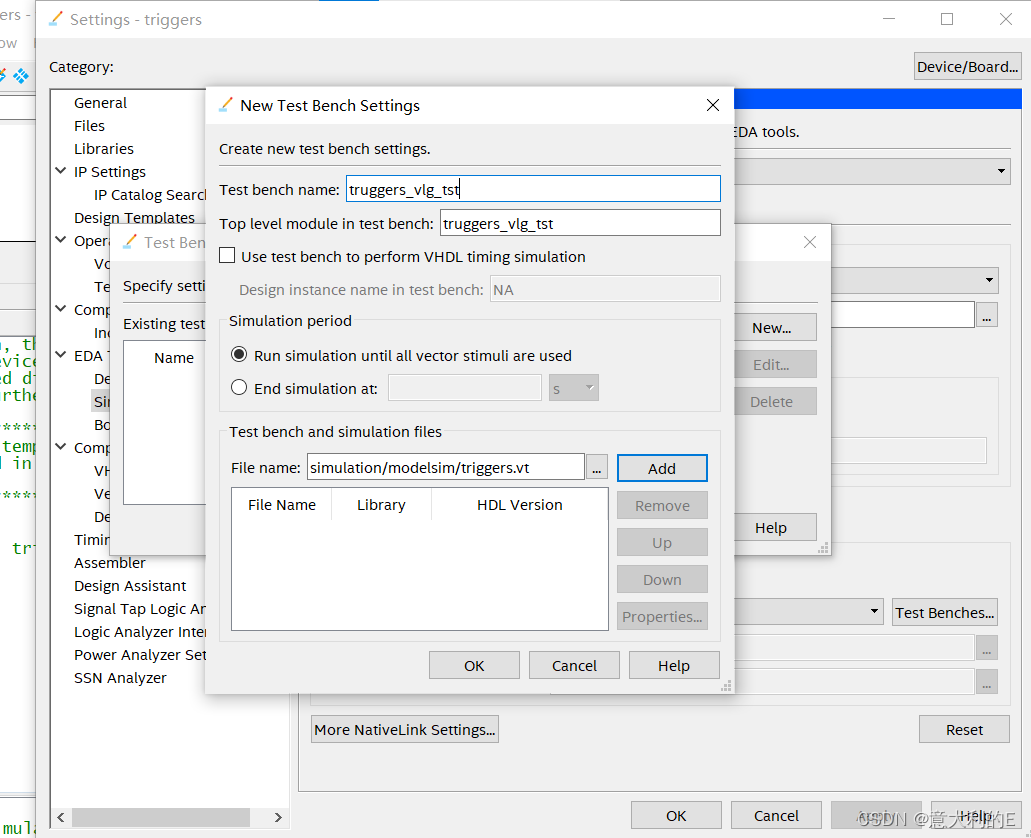

在settings里面添加testbench:
name就是.vt文件的模块名
在这里插入图片描述
点这里跳到modelsim:

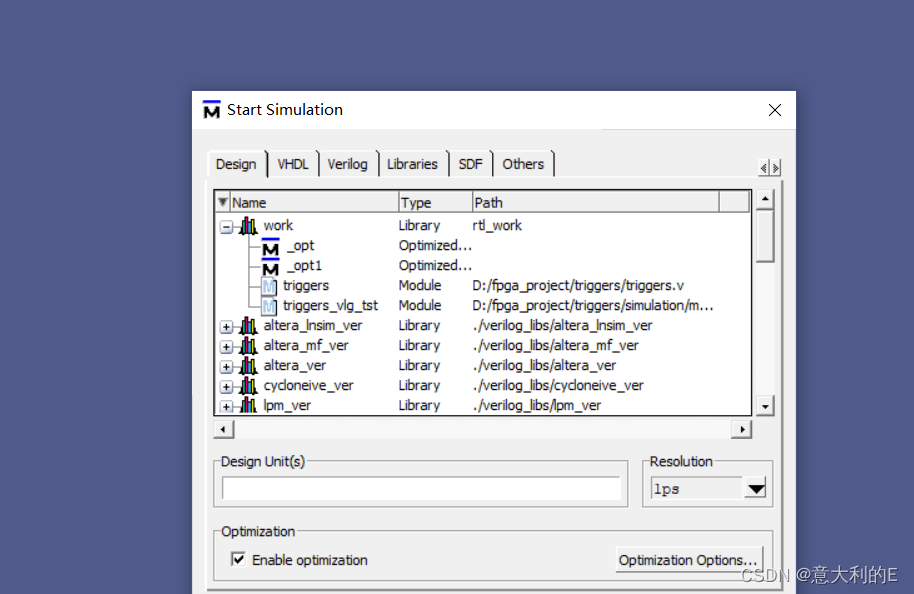

点simulate,在work目录下找到testbench文件：

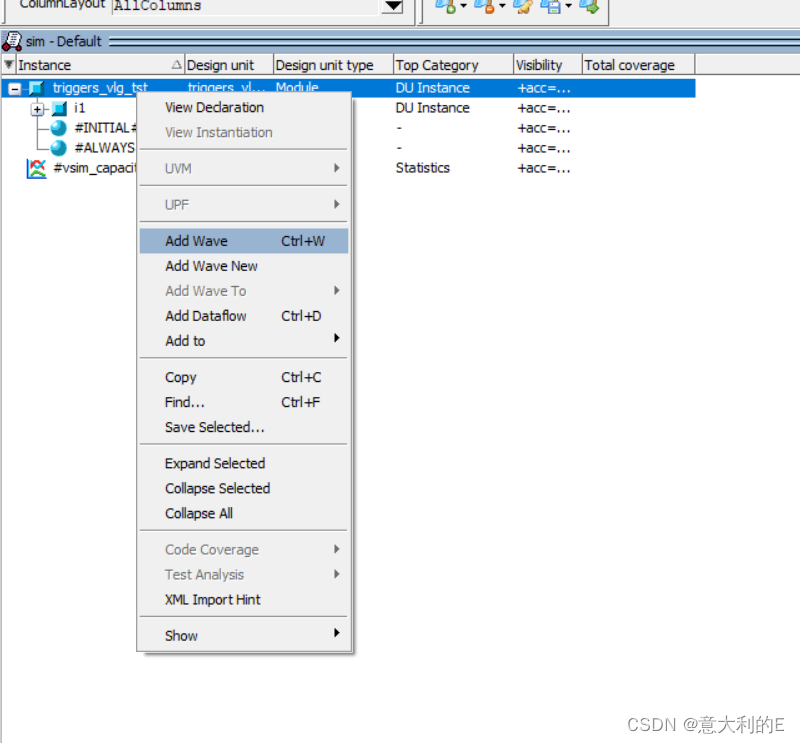

点击模块添加：

在这里插入图片描述

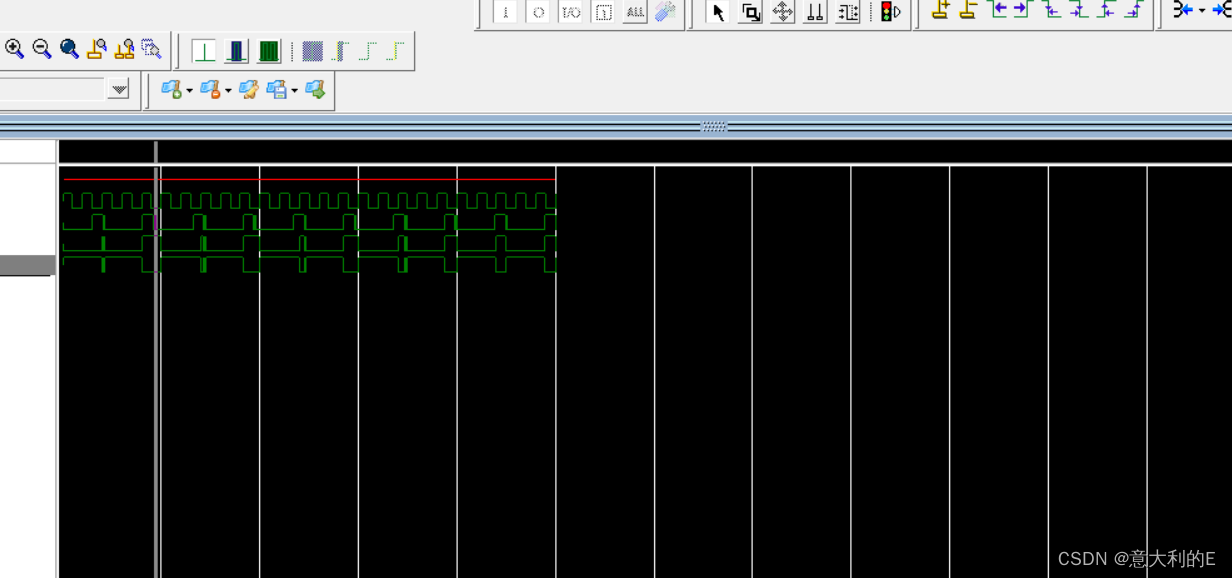

运行输出波形如下，out1和out2是最下面2个：

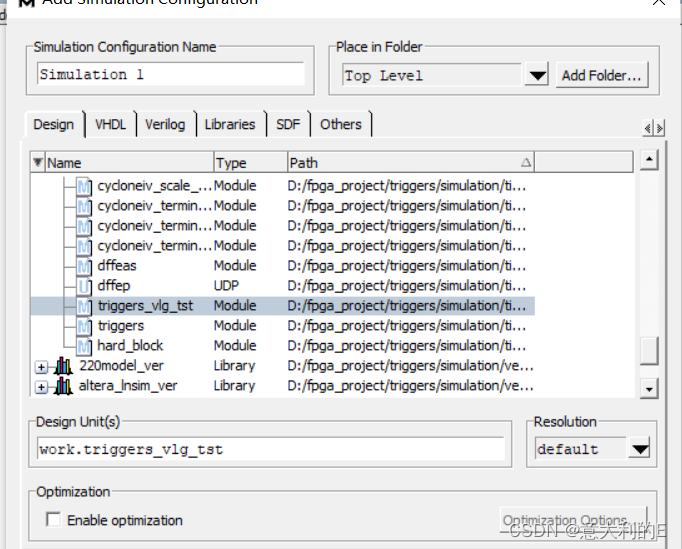

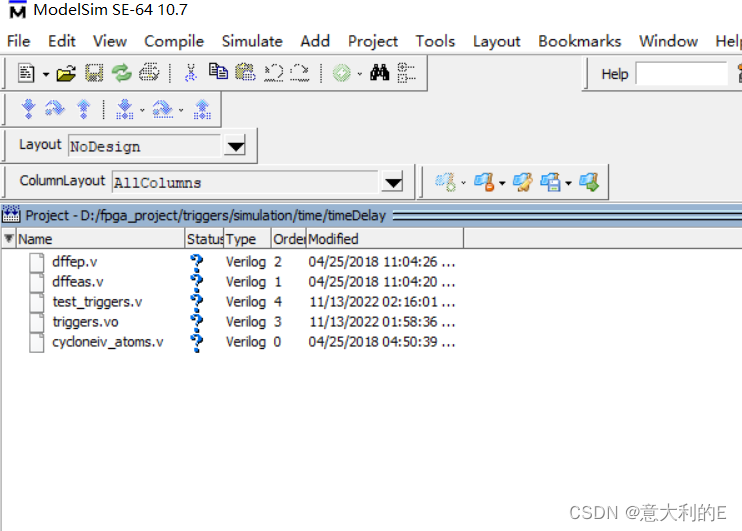

时序仿真稍微麻烦点，创建新项目目录如下：

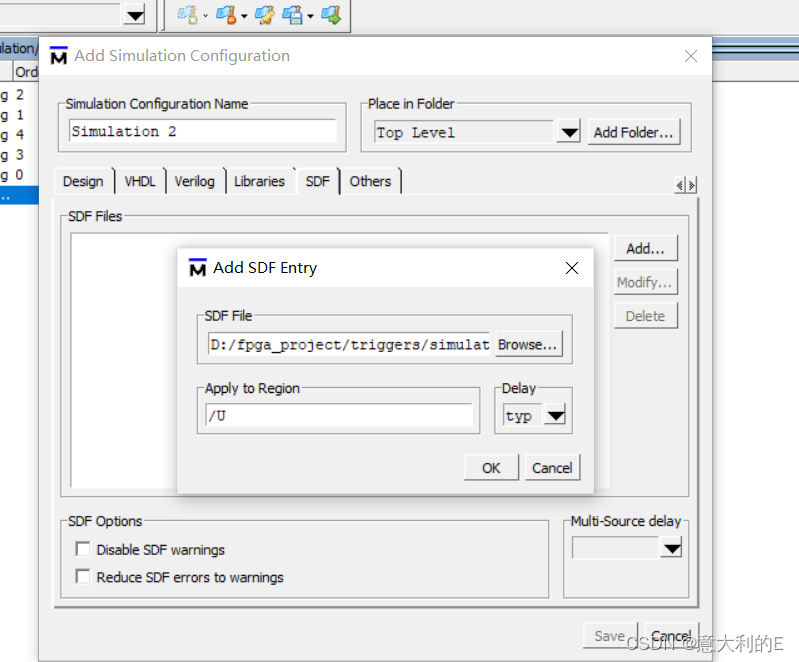

添加sdf选项卡

找到testbench文件

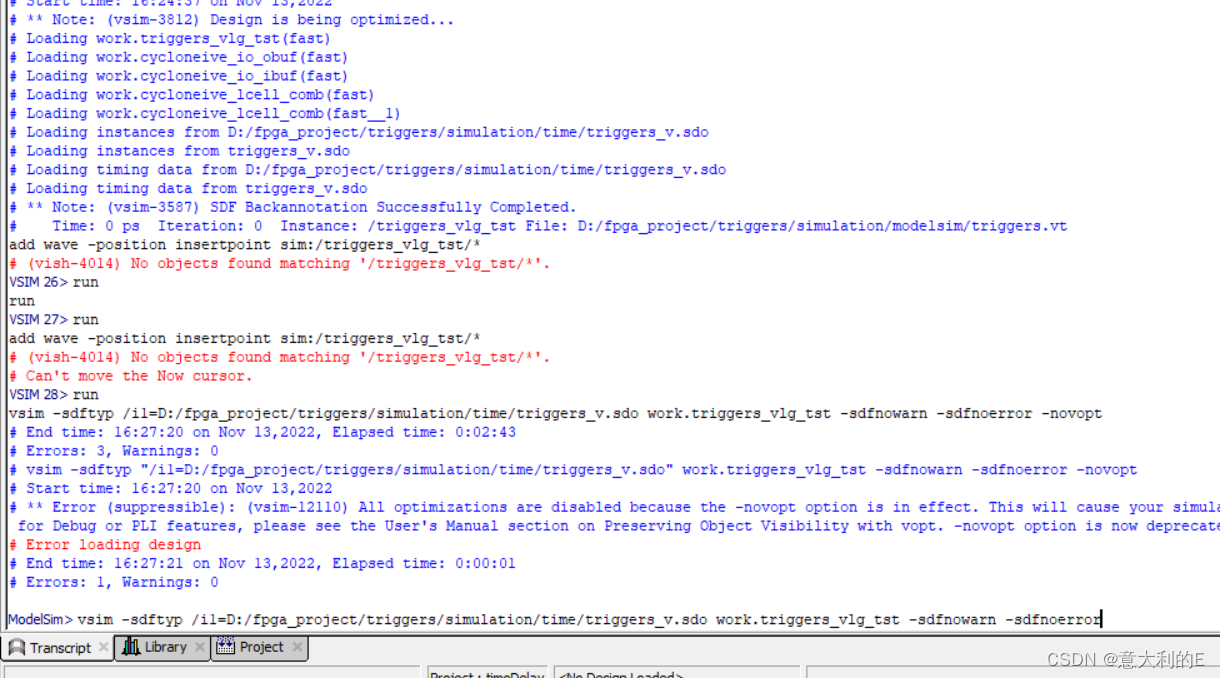

transcript命令行去掉最后的novopt执行

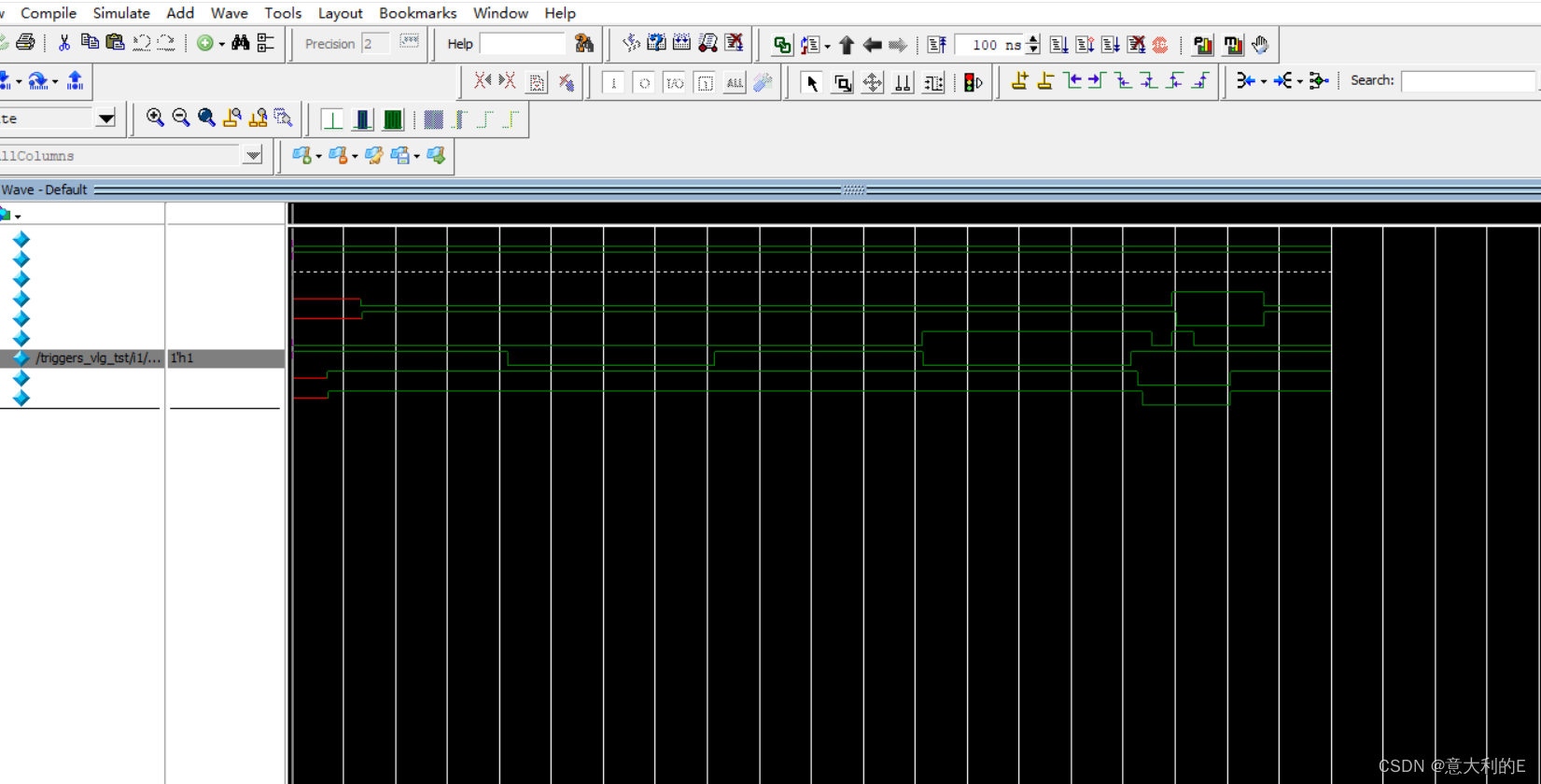

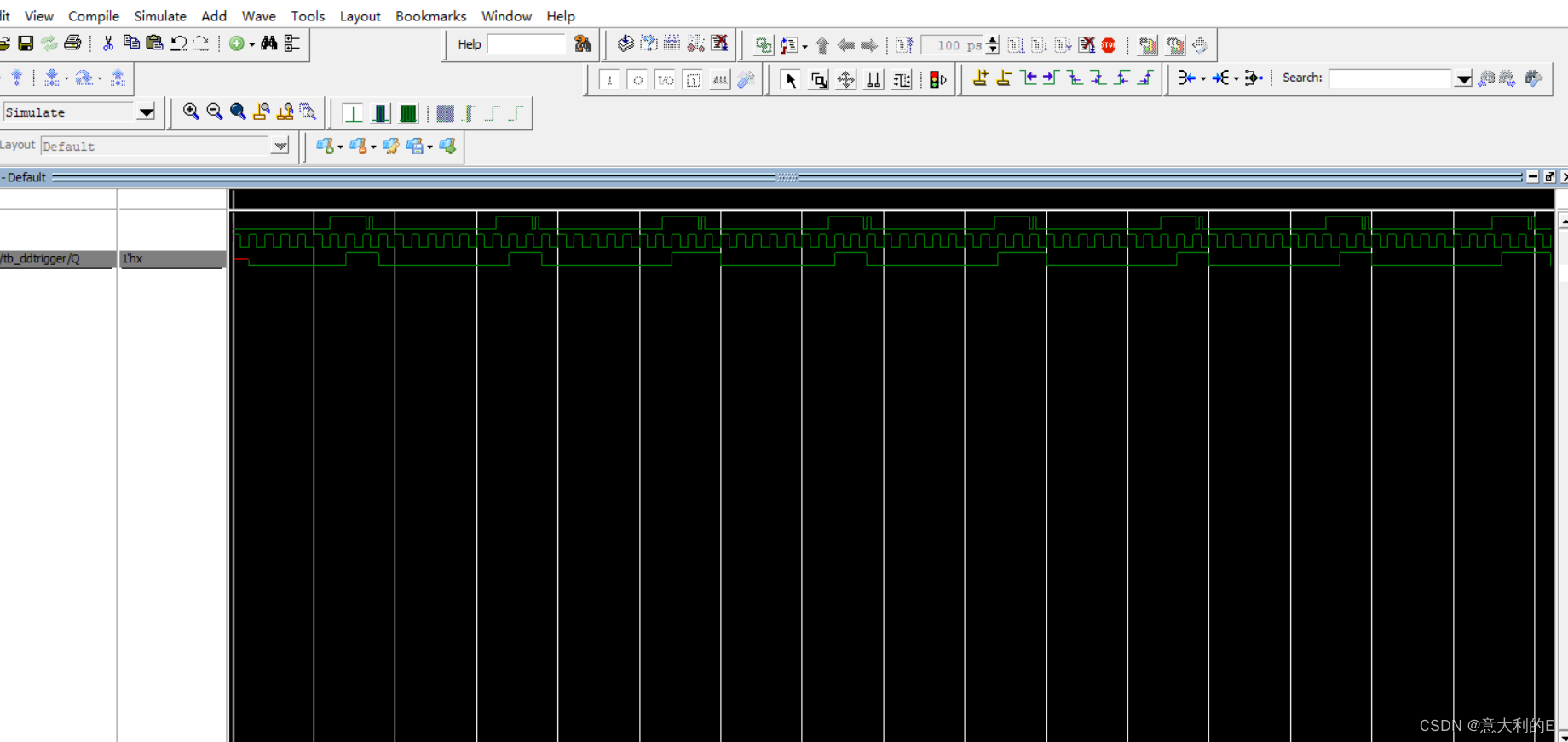

得到如下波形：

然后编写D触发器的代码：


module ddtrigger(D,CLK,Q);
input D;
input CLK;
output Q;

reg Q;

always @ (posedge CLK)
begin
    Q <= D;
end
endmodule

vscode用testbench生成.vt文件内容如下：

`timescale  1ns / 1ps

module tb_ddtrigger;

// ddtrigger Parameters
parameter PERIOD  = 10;
// ddtrigger Inputs
reg   D                                    ;
reg   CLK                                   ;

// ddtrigger Outputs
wire  Q                                    ;




ddtrigger  u_ddtrigger (
    .D                       ( D     ),
    .CLK                     ( CLK   ),

    .Q                       ( Q     )
);

initial
begin
        CLK = 1;
        D <= 0;
        forever
        begin
            #60 D <= 1;
            #22 D <= 0;
            #2  D <= 1;
            #2  D <= 0;
            #16 D <= 0;//维持16ns的低电平，然后让它做周期性的循环
        end
    end
always #(PERIOD/2)  CLK=~CLK;

endmodule
