概述
我们在设计院沟通时，经常收到设计院所给的图纸，会碰到各种格式的图纸，有时在安装有CAD程序的电脑中直接打开时是打不开的，还有在CAD里打开显示找不到图形文件，但是看文件的后缀应该是CAD的文件，怎么就打不开了呢，今天我就把工作中的DWF文件是如何打开的给大家演示一下
1、随便在电脑里找一份带有.dwf的文件，直接点打开
2、结果显示是找不到图形文件，让确认这个文件是否存在
3、我们在打开的CAD新建的文件中，找到菜单栏插入，选DWF参考底图，或者直接用快捷键Alt+I+U,

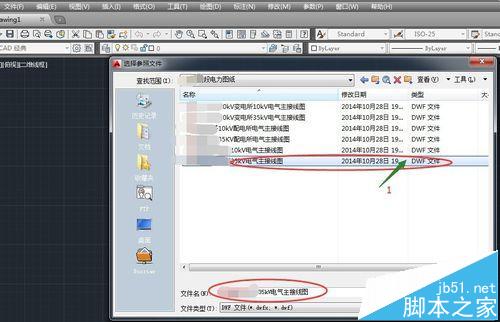

4、然后我们找到类型为DWF的文件，打开
5、弹出DWF参考底图设置对话框，左边是我们选的DWF文件，右边的路径，比例还有插入位置，是否旋转等，设置完成后点确定

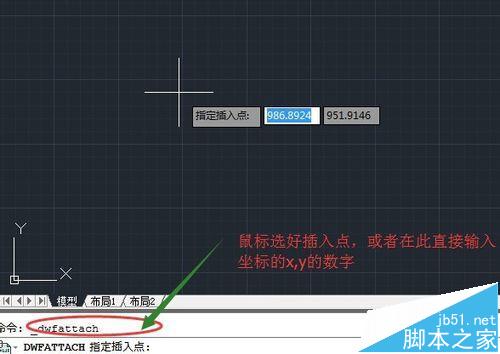

6、在下面的命令行中，提示插入的位置，命令行显示：_dwfattach
7、找到插入点后，出来命令行的比例，这个我们在设置时已经设置为1了，如果没有改动的话，直接回车就可以了，当然如果想改动，就在后面填写比例数

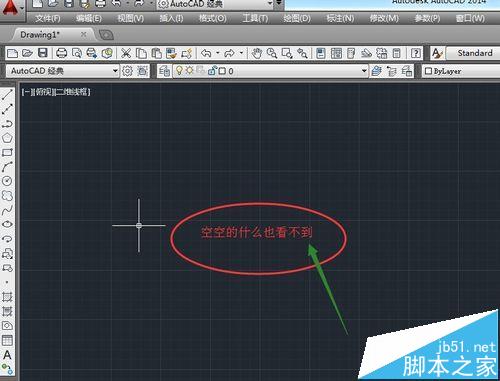

8、结果看到CAD显示里什么也没有，怎么办呢

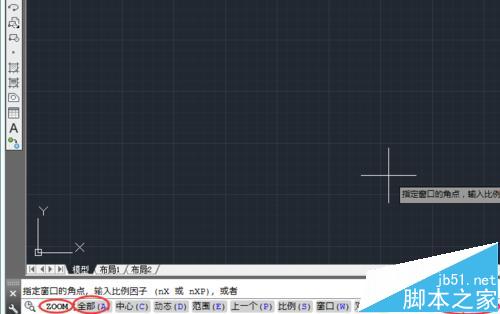

9、在命令行，输入Z(ZOOM),后面写上A，即全部，然后按回车键Enter

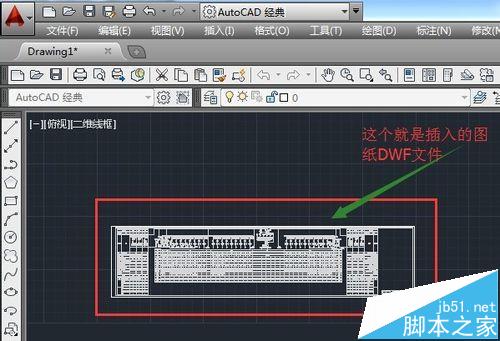

10、还原了原来的图纸，现在能看到了吧，然后我们保存重新命名选择存储DWG格式，然后保存，下次可以用CAD直接打开了
