概述

在设计自己的缓存框架之前，有必要了解一下spring的cache模块。在spring3.1及以后的版本中，提供了基于注解的缓存支持，但spring并没有对缓存进行具体实现（除了提供一个简单的基于Map的实现之外）。本框架就是在此基础上进行扩展。

1、spring通过注解操作缓存的使用方法与示例：

因为篇幅有限，网上有很多现成的使用例子，这里不介绍spring缓存具体使用方法。

2、spring通过注解操作缓存的原理：

spring能通过注解操作缓存，是因为它采用天生就具有的强大的AOP机制，拦截业务方法。总体流程是：当一个方法上配置了Cacheable之类的注解后，这个方法被调用时，就会被一个叫CacheInterceptor的拦截器拦截，进入该类的invoke()方法中，如果当前context已经初始化完成，该方法紧接着会调用execute()。execute()方法中会读取原来被调用业务方法上的注解信息，通过这些信息进行相应的缓存操作，再跟据操作的结果决定是否调用原方法中的业务逻辑。这就是spring通过注解操作缓存的总体流程。

CacheInterceptor是在srping上下文初始化的时候，通过配置文件中的<cache:annotation-driven/>标签注册到context中的。此标签的cache名称空间对应的处理类的是org.springframework.cache.config. CacheNamespaceHandler，其中对于cache:annotation-driven标签的解析类是org.springframework.cache.config.AnnotationDrivenCacheBeanDefinitionParser(在CacheNamespaceHandler类的代码中可以找到)，在这个类的parse()解析方法中跟据annotation-driven标签中的model属性决定是通过代理的方式实现aop还是通过aspectj的方式进行切面拦截(默认采用proxy代理方式)。对于代理方式，会调用registerCacheAdvisor()注册缓存Advisor。在这个方法中会注入一个CacheInterceptor类型的拦截器。这就实现了对业务方法的切面拦截。

在registerCacheAdvisor()方法中，还会调用一个叫parseCacheResolution()方法来注入一个缓存解析器CacheResolver，如果<cache:annotation-driven />标签中有cache-resolver的配置，就跟据配置注入一个CacheResolver，否则，就默认注入一个SimpleCacheResolver类型的实例。每个CacheResolver中包装了一个CacheManager，这个CacheManager可通过<cache:annotation-driven/>标签中cacheManager之类的配置进行指定，如果没有指定，会自动注入一个叫cacheManager的bean。

CacheInterceptor在执行execute()的过程中会调用事先注入的CacheResolver实例的resolveCaches()方法解析业务方法中需要操作的缓存Cache列表（resolveCaches()方法内部实现是通过调用此CacheResolver实例中的cacheManager属性的getCache()方法获取Cache）。获取到需要操作的Cache列表后，遍历这个列表，然后都过调用doGet(Cache cache)或doPut(Cachecache)方法进行缓存操作。doGet()或doPut()方法在CacheInterceptor类的父类AbstractCacheInvoker中定义(注意这里的Cache列表，是spring包装了特定厂商缓存后的Cache对像，是org.springframework.cache.Cache类型的实例)。

总体上说，CacheInterceptor的execute()中对缓存的操作就是通过事先注一个CacheResolver和CacheManager实例，然后通过调用这个CacheResolver实例的resolveCaches()获得需要操作的Cache列表，再遍历列表，将每个Cache实例作为参数传入doGet()或doPut()来实现缓存读取。当然，还需要一些Key之类的参数，这个是由keyGenerator自动生成的。对于keyGenerator，这里不再介绍。看看源码就很容易理清思路。

3、spring缓存模块的类简介：

spring缓存模块对可用的Cache采用适配器模式进行了统一的封装。具体代码在spring-context-xxx.jar包中的org.springframework.cache.Cache接口，此接口声明一些储如get(Object key)，put(Objectkey,Object value)等缓存操作的统一api。在这个接口中，还声明了一个叫getNativeCache()的方法，返回它适配的具体的缓存实现(比如在集成ehcache时，这个接口实现类的实例调用getNativeCache()时会返回net.sf.ehcache.Cache类型的实例)。每一个Cache实例都通过名称加以区分，所以在Cache接口中，还声明了一个getName()返回此实例的名称。spring提供一个叫ConcurrentMapCache的基于Map的Cache实现类，作为它内置的本地缓存实现方案。

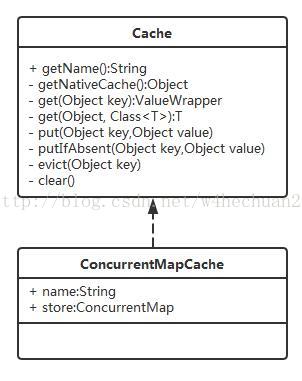

Cache相关的类图如下：

图:springcache类图

所有被包装的Cache，都由CacheManager实例进行统一管理(在上文的原理分析中可以看到，在<cache:annotation-driven />标签的解析过程中会自动注入一个CacheManager实例)，他提供一个叫getCache(String name)的方法，跟据名称获得一个被包装的Cache。

在Srping的缓存模块中，spring-context-xxx.jar包中自带一个叫ConcurrentMapCacheManagr的简单实现类，它可以管理上文的提到的ConcurrentMapCache类。开发人员如果配置了此管理器，也就拥有了本地缓存的能力。另外，为了让应用支持同时存在多个CacheManager，spring提供了一个CompositeCacheManager的实现类，以组合设计模式的方式统一管理多个CacheManager实例。

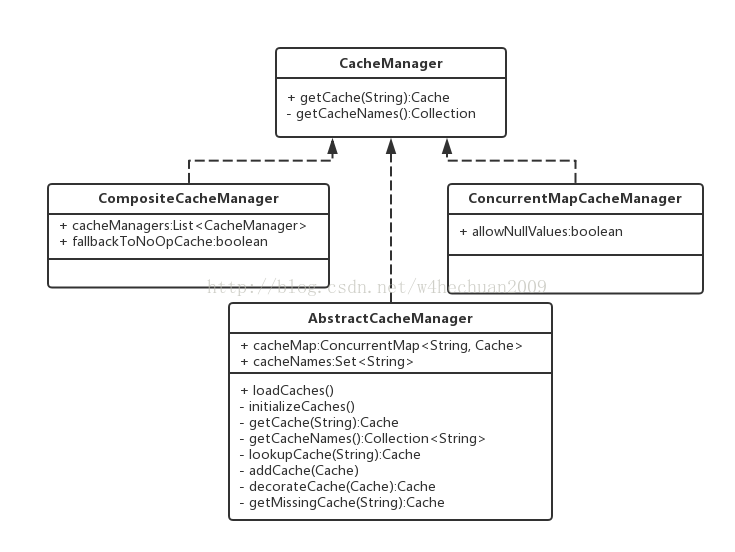

CacheManager部分类图如下:

上图中，CacheManager接口中只有两个方法getCache(String)和getCacheNames()，显然，这两个方法的作用就是跟据名称获得Cache实例以及获得所有被管理的缓存的名称列表。

上图中CompositeCacheManager与ConcurrentMapCacheManager类的作用在前文已经介绍过了。这里简单再说一下具体实现的方式：CompositeCacheManager中维护一个CacheManager列表，用户可以通过配置，把多个CacheManager配置到这个列表中，使得应用可以同时管理多个缓存管理器。这个类对于getCache(String)方法实现是通过遍历这个列表，匹配出name相同的Cache实例并返回。这个类还可以通过配置指定一个boolean的fallbackToNoOpCache标志属性，它的作用就是，当通过getCache(string)获取不到Cache实例时，是否不进行任何缓存操作。在默认情况或者fallbackToNoOpCache值为false时，在通过getCache(string)获取不到Cache实例时，业务层上可能会抛出运行时异常（比如提示“找不到XXX名称的Cache”）。但如果为true时，这时候不进行任何缓存操作也不抛异常，这种场景主要用于在不具备缓存条件的时候，在不改代码的情况下，禁用缓存。spring对于这种机制的实现，是通过上图中没有画出的两个特殊的类来实现的: NoOpCacheManager和NoOpCache类。这两个类分别是CacheManager类Cache类的子类，表示不进行任何缓存操作。

在ConcurrentMapCacheManager内置的缓存管理器中，可以通过配置指定一个boolean类型的allowNullValues属性，用于指定缓存中能否保存null值。因为该管理器是用于spring通过Map实现的内置缓存的管理器实现。在对应的Cache实现类ConcurrentMapCache中可以看到，它是通过ConcurrentHashMap保存所有建值对数据的。然而ConcurrentHashMap并不支持保存null值，直接在ConcurrentHashMap中put空值会抛空指针异常。然而，往缓存中保存空值有时候确实也是有必要的。比如，在从数据库查询某项数据时，因数据不存在，返回了null。这时候如果不把这个null值保存到缓存中去，那么下次再作查询时，缓存就无法命中，从而导致重复查询数据库，这就是所谓的缓存穿透。为了防止这种情况，这就要对null值做一个包装，把它包装成一个非null的而且在业务上认为是无效的对像保存到缓存里面。ConcurrentMapCacheManager中的allowNullValues就是用于指定能否缓存null，如果此值为true，将把自动把null包装成无效对像缓存起来，如果为false，那么需要开发人员自行从业务层上保证不往缓存中保存null数据。

在上面类图中，最重要的是类就是AbstractCacheManager抽象类了，它只对CacheManager提供了一个简单实现，并开放了一些比如loadCaches()之类的抽象方法，对于这个类的具体实现，由需要集成的具体的缓存厂商来实现。

AbstractCacheManager类除了实现CacheManager接口之外，还实现了srping框架的InitializingBean接口，这使得此类型的bean在被spring初始化的时候，会自动调用afterPropertiesSet()方法，这个方法会调用此类的initializeCaches()的方法进行初始化。它的具体逻辑是通过用调用抽象方法loadCaches()获取它能管理的所有Cache实列列表，并遍历它，把它都添加到此实例的cacheMap属性集合中，同时把所有的name都统一加入到cacheNames集合中，以便方法getCacheNames()可以返回所有cache的名称集合。

抽象方法loadCaches()的作用是从具体的缓存实现中加载所有它能管理的Cache（比如调用EhCache相关的api加载他所有的Cache）。

在这个类中，最重要的方法就是getCache(String)，表示通过缓存名称获取缓存实例。它的实现逻辑是，先从cacheMap集合以name作为key查找cache，如果找不到，就调用getMissingCache()方法获取。这个getMissingCache()意图为:返回loadCaches()原来没有加载到的Cache(这里有一次重新加载的机会)。当然，AbstractCacheManager这个类并没有对这个方法做特别的实现，只是简单返回了null，具体的实现类可以覆盖这个方法。

这个类中还有其它的诸如addCache()之类的方法，就不介绍了。下面看看spring自带的ehcache实现。

4、spring cache内置的ehcache支持方案：

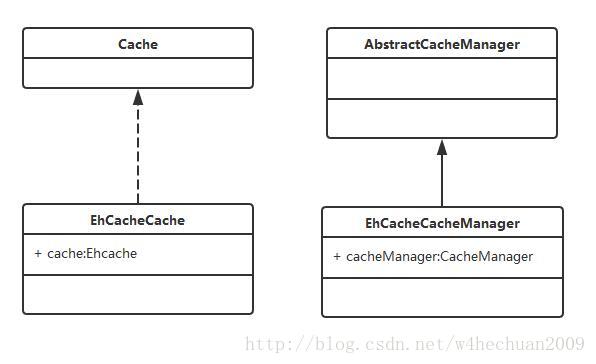

springcache模块通过提供ehcache相关的几个实现类对ehcache进行支持，采用的是适配器设计模式，相关类在srping-cotext-suppoert-xxx.jar包中如下类图：

图中可看出，最重要的两个类就是EhCacheCache和EhCacheCacheManager，分别是Cache和AbstractCacheManager的子类实现类。这两个类中，对于父类抽象的方法的实现，都是委托它类部的Ehcache及net.sf.ehcache.CacheManager通过调用ehcache相关api来完成。

然而，因为ehcache的配置参数比较多，为了方便开发人员简洁的配置EhCacheCache和EhCacheCacheManager实例。spring提供了两个对应的工厂类:EhCacheFactoryBean和EhCacheManagerFactoryBean。开发人员只要在配置文件中配置这两个类型的bean，就可以很方便的完成与ehcache的集成。
