概述
随着CAD的逐渐普及，CAD应用越来越广泛，涉及各个行业。下面就为大家介绍如何用CAD画出塔设备图形方法，一起来看看吧！
方法/步骤
1、双击打开CAD软件。

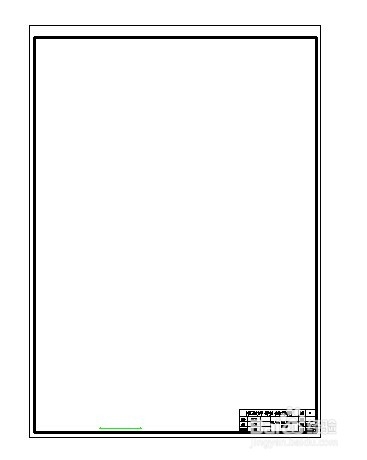

2、规定好页面布置。针对我们此次画的塔设备图，我选择了A3纸张，画成竖式的边框，右下角为标题栏。
3、确定所画比例，根据塔高确定是否需要断开画塔。我个人认为自己此次的塔高度合适，可以不用断开，能在页面完整表示出来。

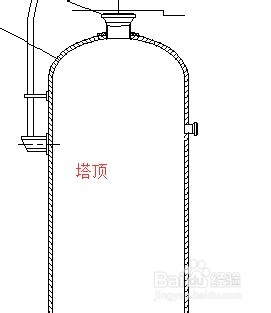

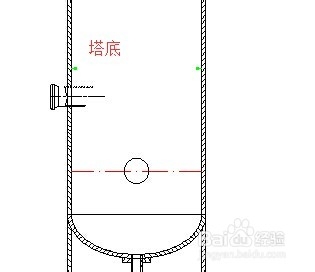

4、我一般是先根据比例和塔高画出我们塔设备的塔底和塔顶，再画整个塔设备。

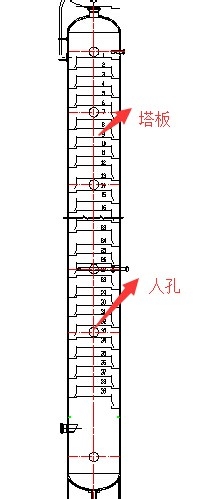

5、根据我们对塔设备的水力学和机械强度的设计校核，依次画出塔的塔板、人孔、进料口等，并对每一块塔板进行标号。
6、接下来，我们需要对塔体进行标注，按照CAD标注的格式和我们设定的比例进行即可。

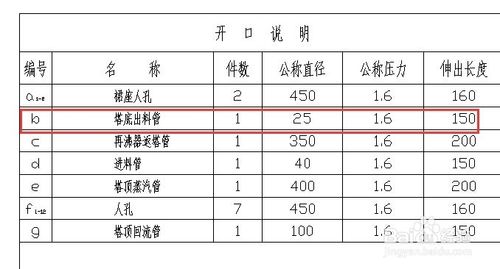

7、标注完成后，我们需要对塔设备的部件进行标号，并表示的CAD图纸里面。我一般如图的方式标注。
8、最后，我们需要对一些焊缝或者无法表示清楚的图形用局部放大图表示。如图，我们选择的是塔顶的俯视图。这样仔细检查一遍，我们就完成了自己的塔设备总图。
注意事项
画塔设备图，需要耐心和细心。
以上就是用CAD画出塔设备图形方法介绍，希望能对大家有所帮助！
