所需文件

装配图

BOM表文件

Gerber文件

文件整理

装配图的输出

装配文件输出主要用于元器件的焊接时对照使用，从输出的文件图上可以知道什么位置放置什么元器件。

方法一：

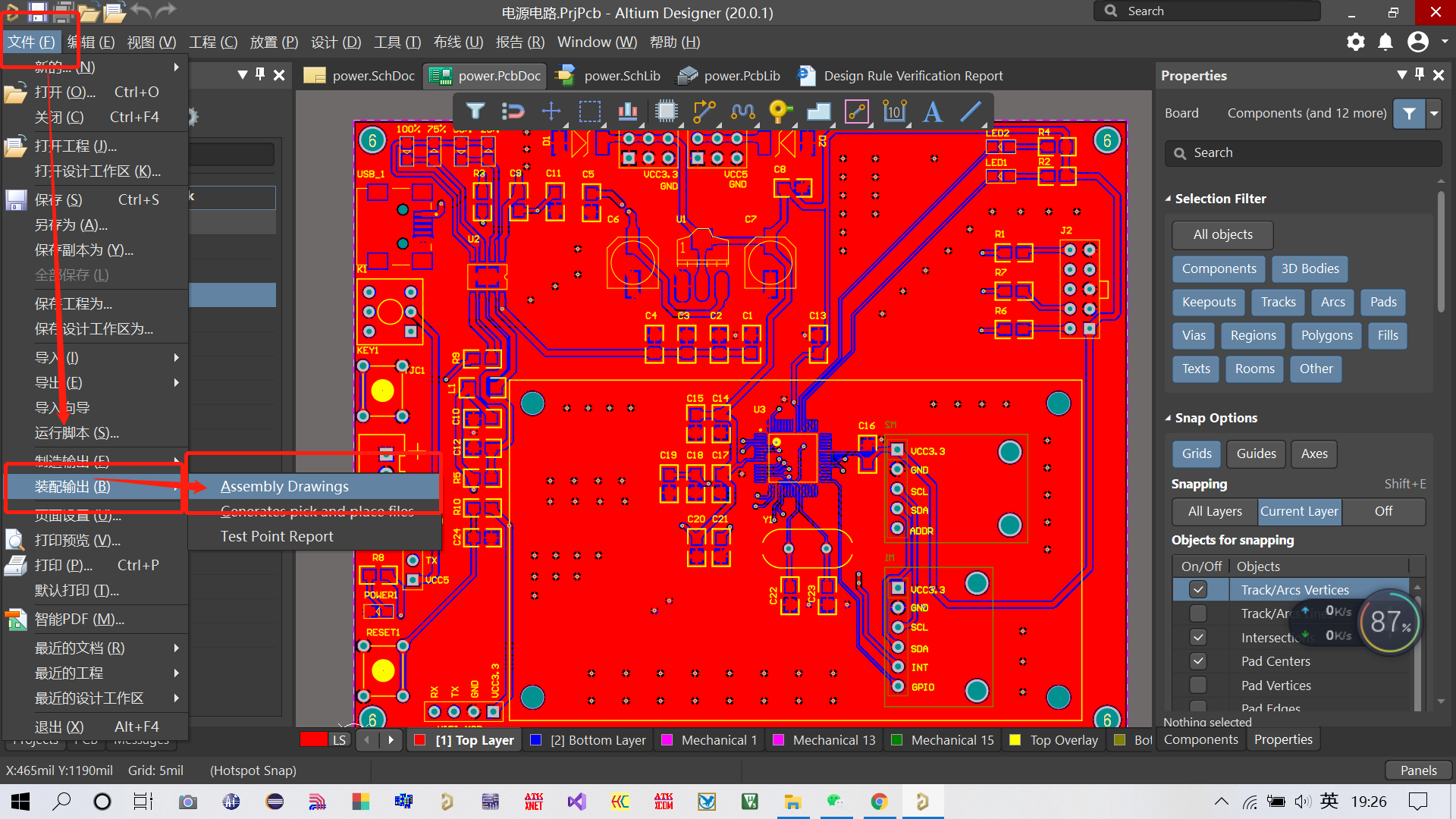

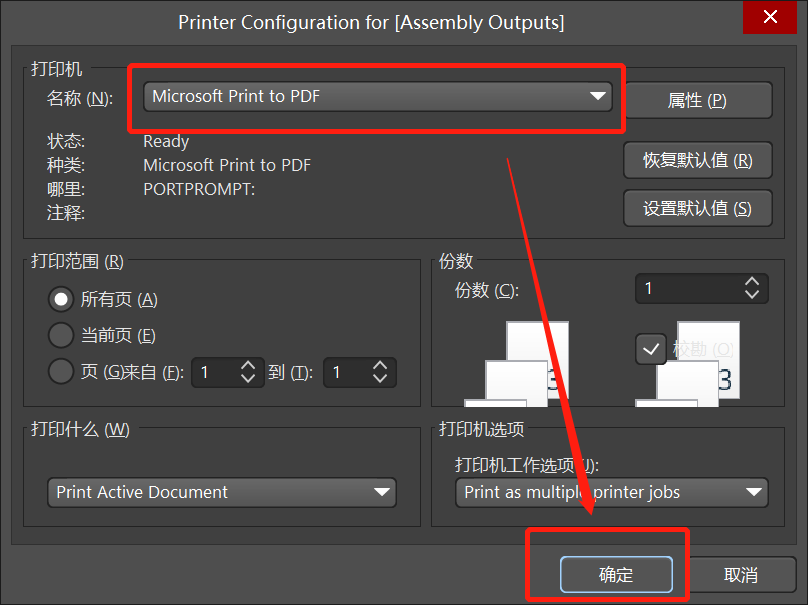

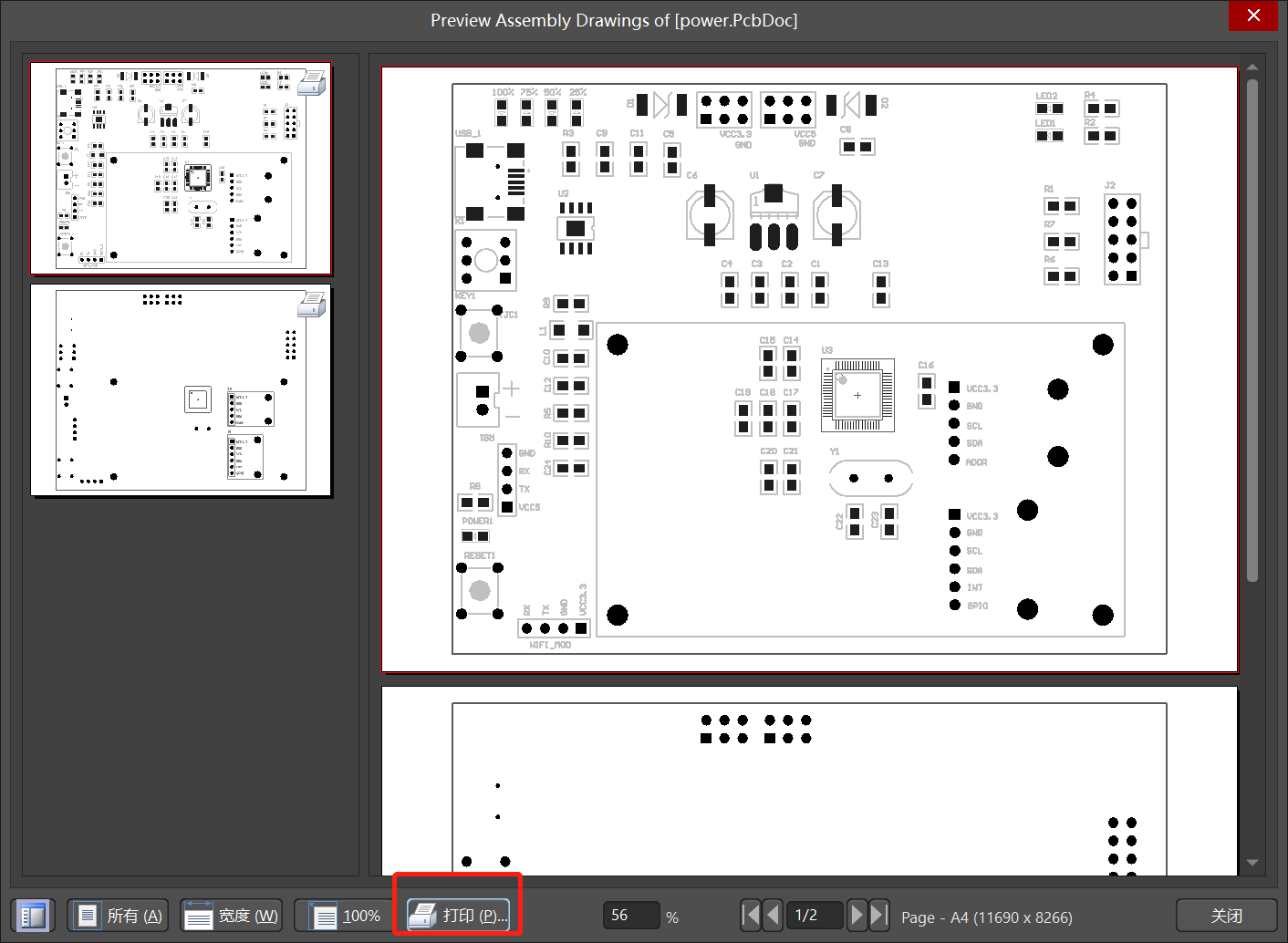

文件–装配输出–Assembly Drawings–打印

此文件包含了顶层和底层的元件信息。

方法二：

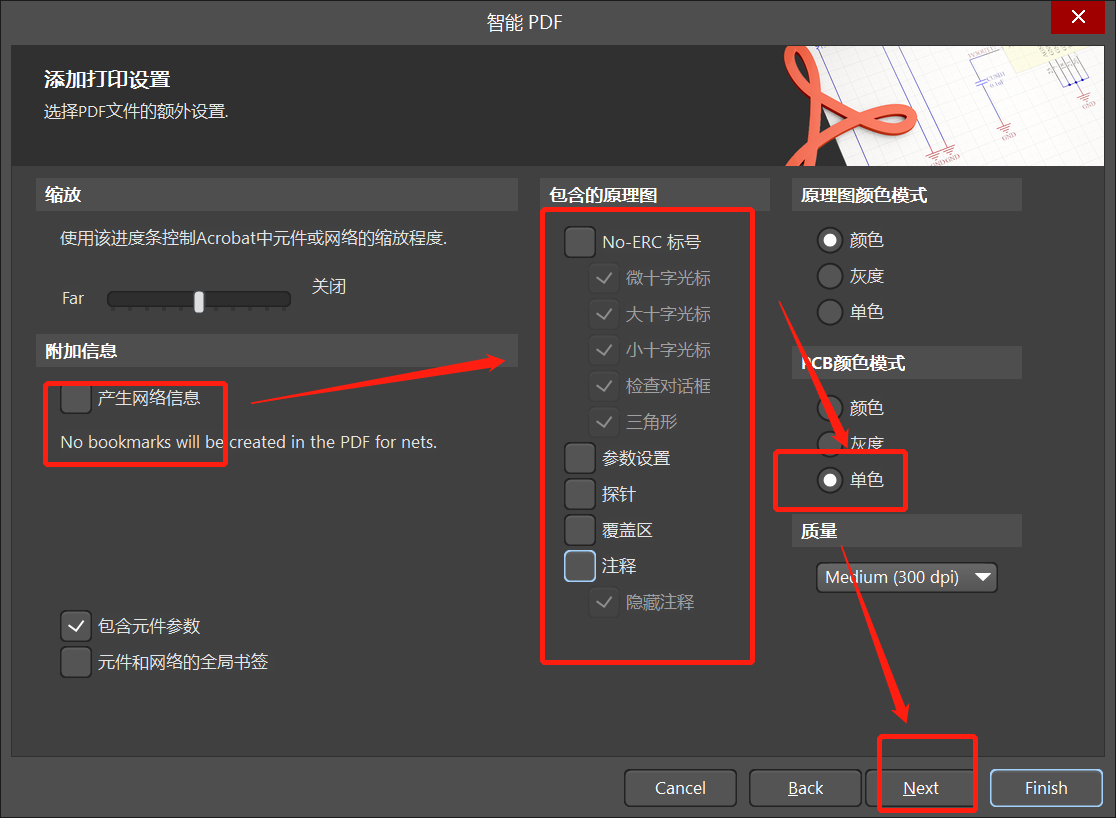

文件–智能PDF–Next–填写文件名称–Next

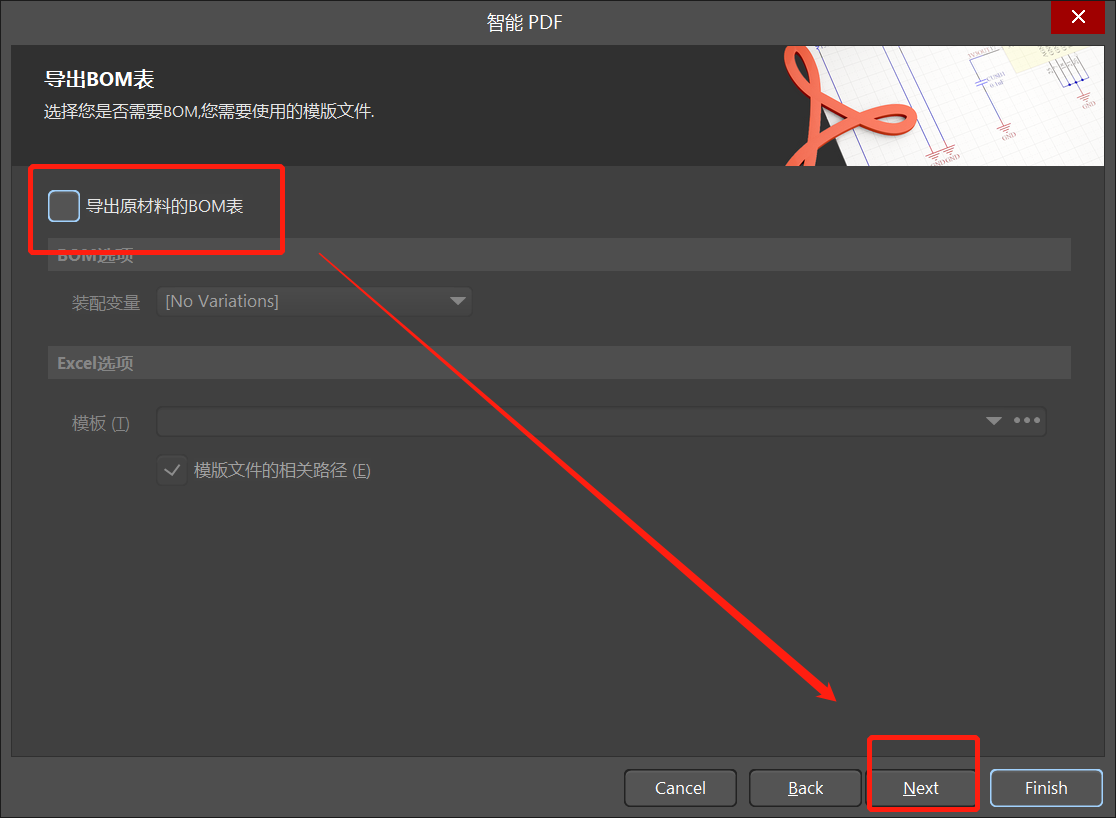

暂时不导出BOM表，如果勾选了这个，会一起导出BOM表，但是文件是PDF格式的。

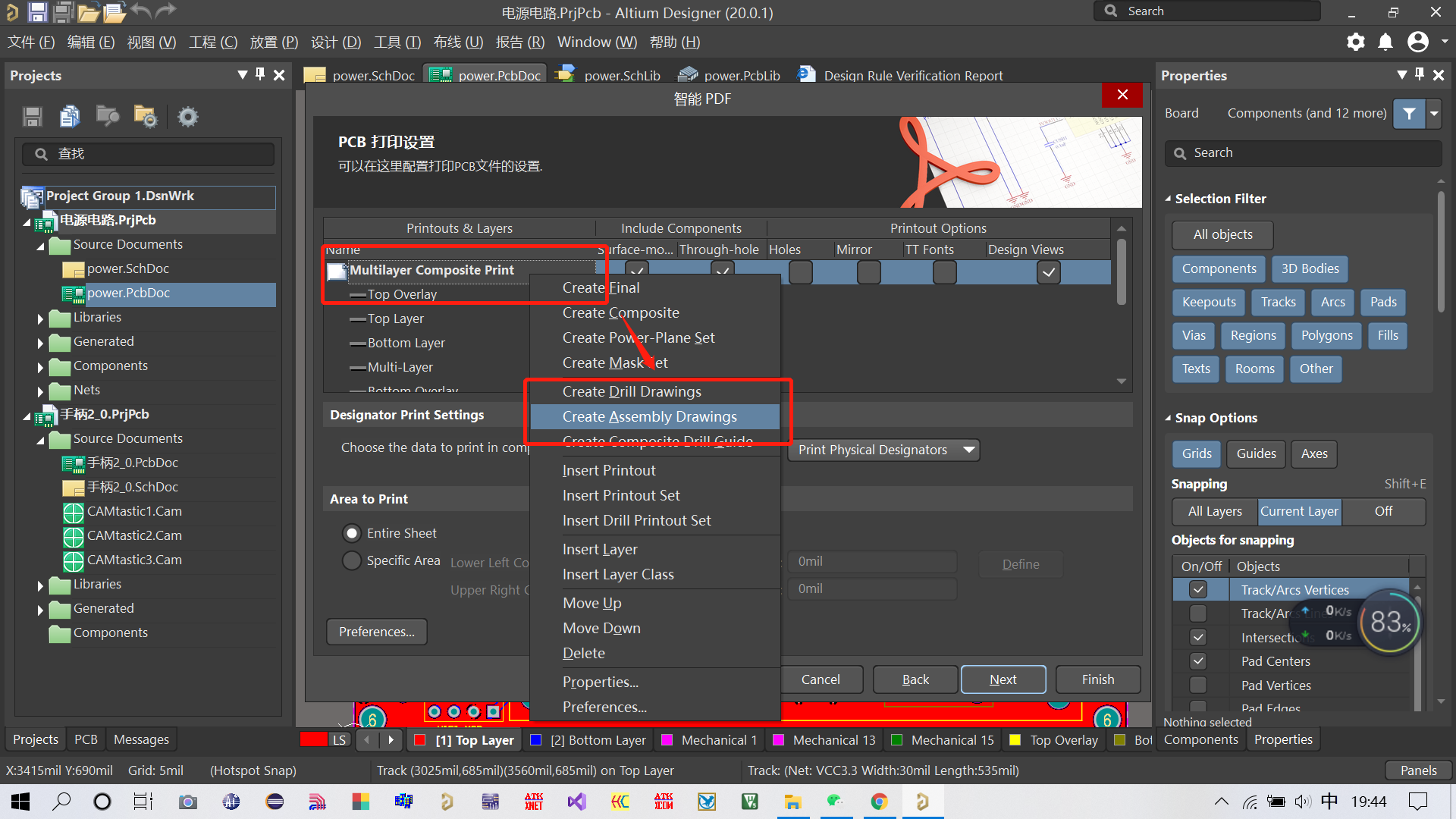

点击Next之后会弹出打印设置，如下图所示，右键点击Multilayer Composite Print选择Create Assembly Drawings

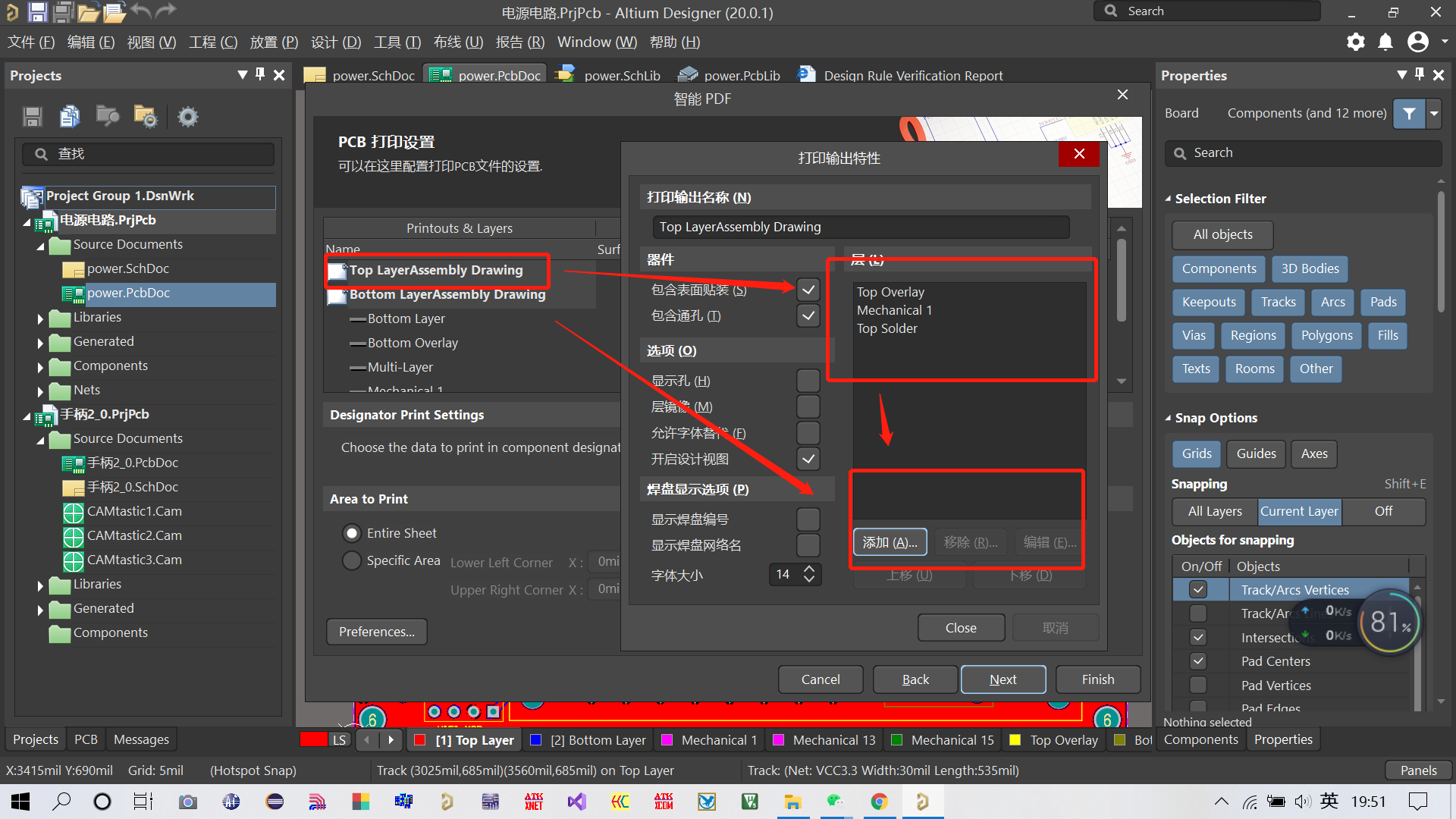

双击 Top LayerAssembly Drawings 保留Top Overlay、Machine 1和添加Top Solder层

同样的，双击Bottom LayerAssembly Drawings保留Bottom Overlay、Machine 1和添加Bottom Solder层

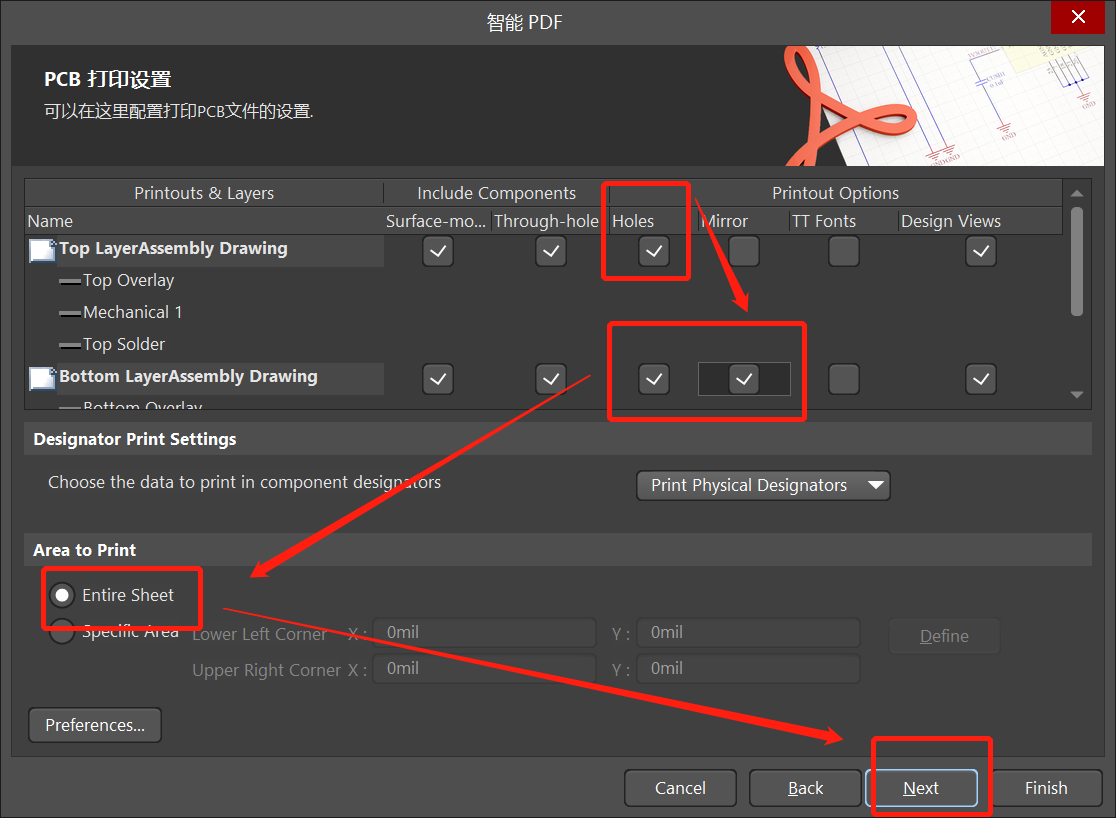

完成之后把Holes勾选上，底层勾选Mirror镜像，选择Entire Sheet 点击Next。


最后点击Finsh 就可以输出装配文件了。

BOM文件输出

在电路原理图和PCB界面下都可以输出BOM表。

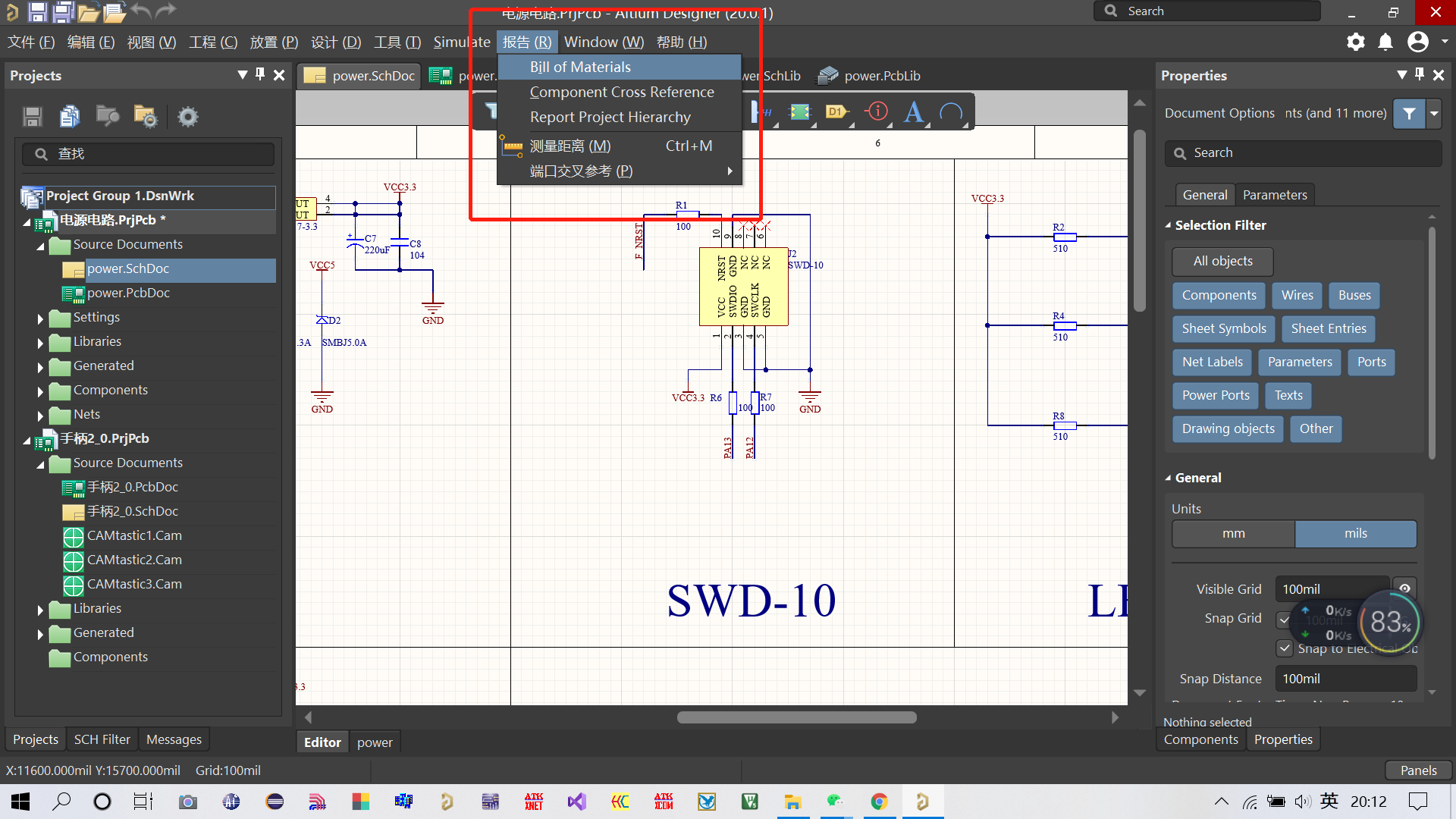

报告–Bill of Materials

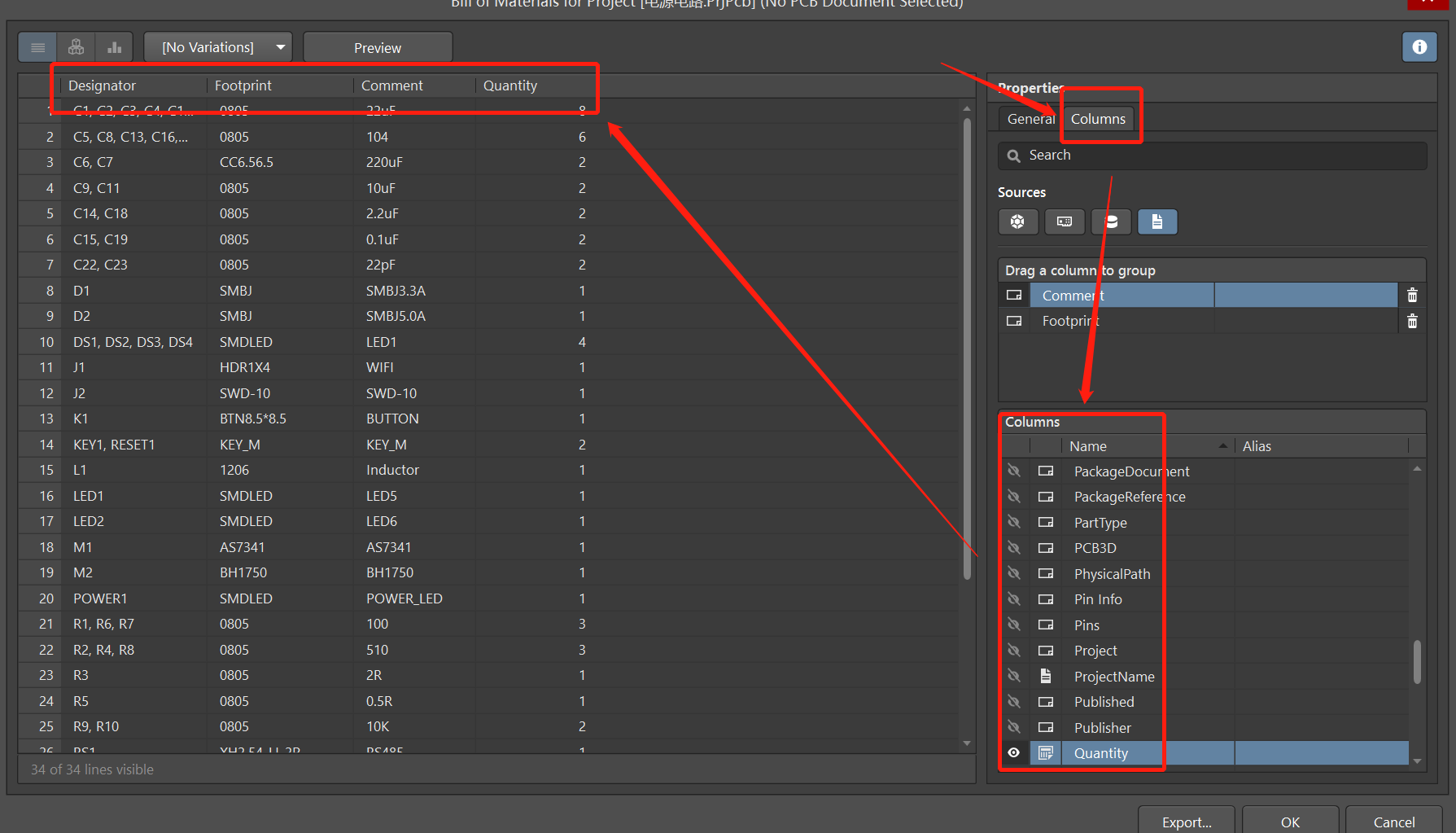

在Columns 下，我们可以选择需要的输出，比如Designator、Footprint、Comment 和Quantity这几个我们一般都会选择输出。

最后点击Exprot 就可以导出BOM表格了。

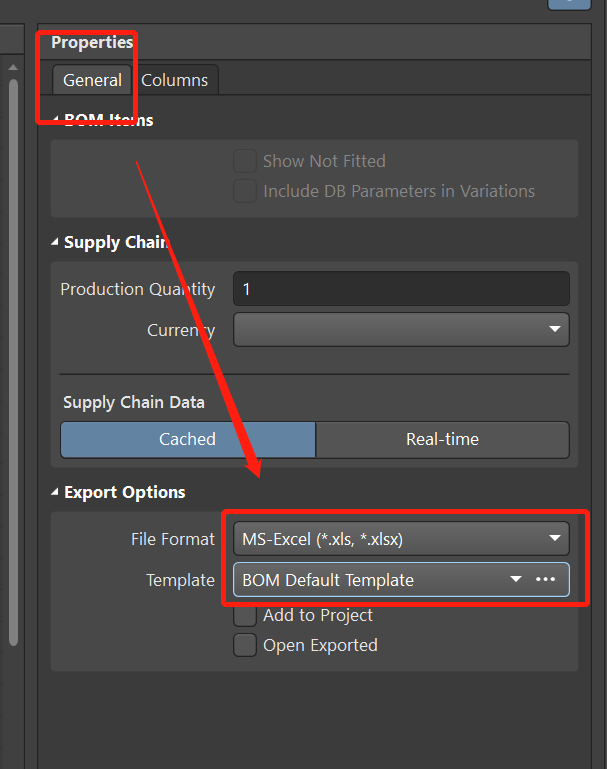

当然如果不手动选择的话，可以选用模板来输出BOM表。

Gerber及其他文件输出

仅仅打板的话，可以只输出这个文件给板厂就可以了，其实有些公司可以直接把整个工程文件发给他们打板，但是可能这样会缺乏保密性。

Gerber Files

在PCB下

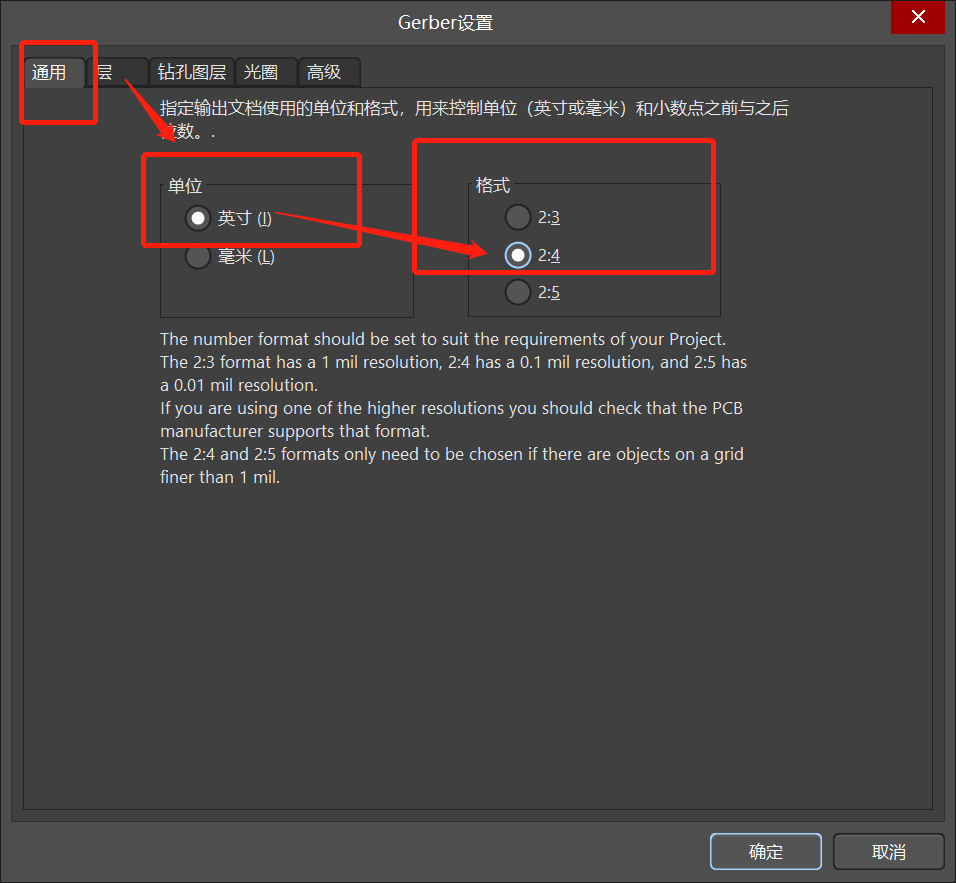

文件–制造输出–Gerber Files

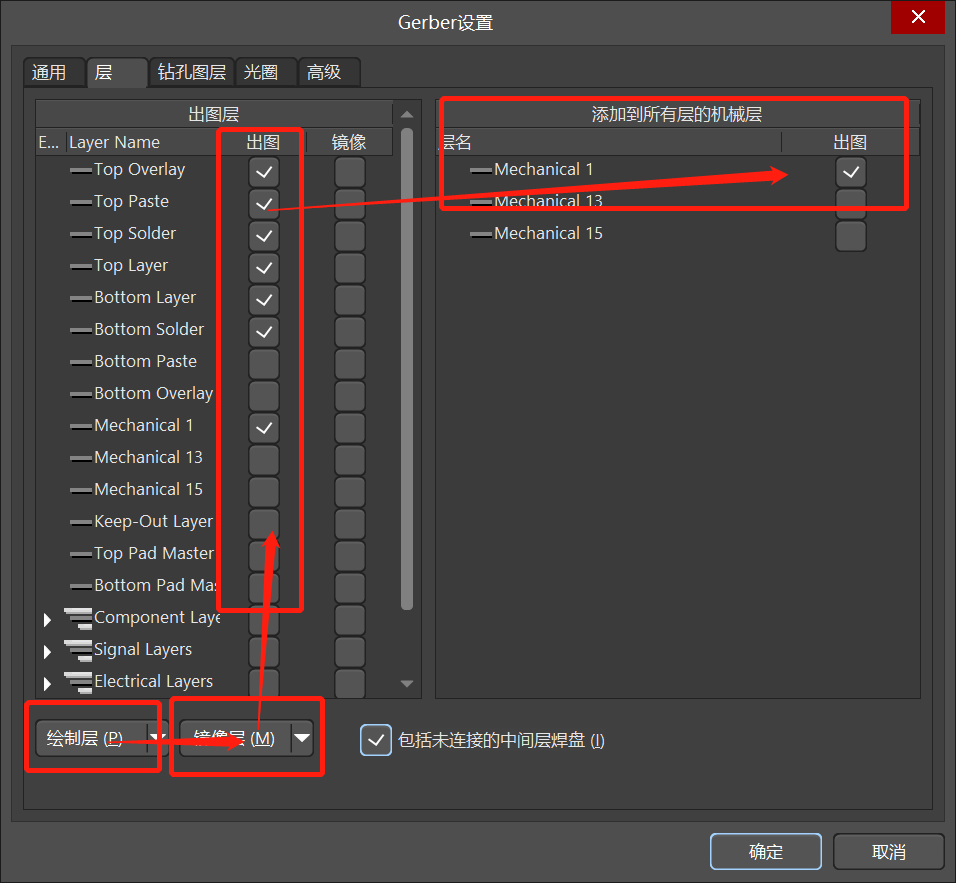

绘制层选择使用的层，镜像层选择全部去掉，可以将机械1层添加到所有层。

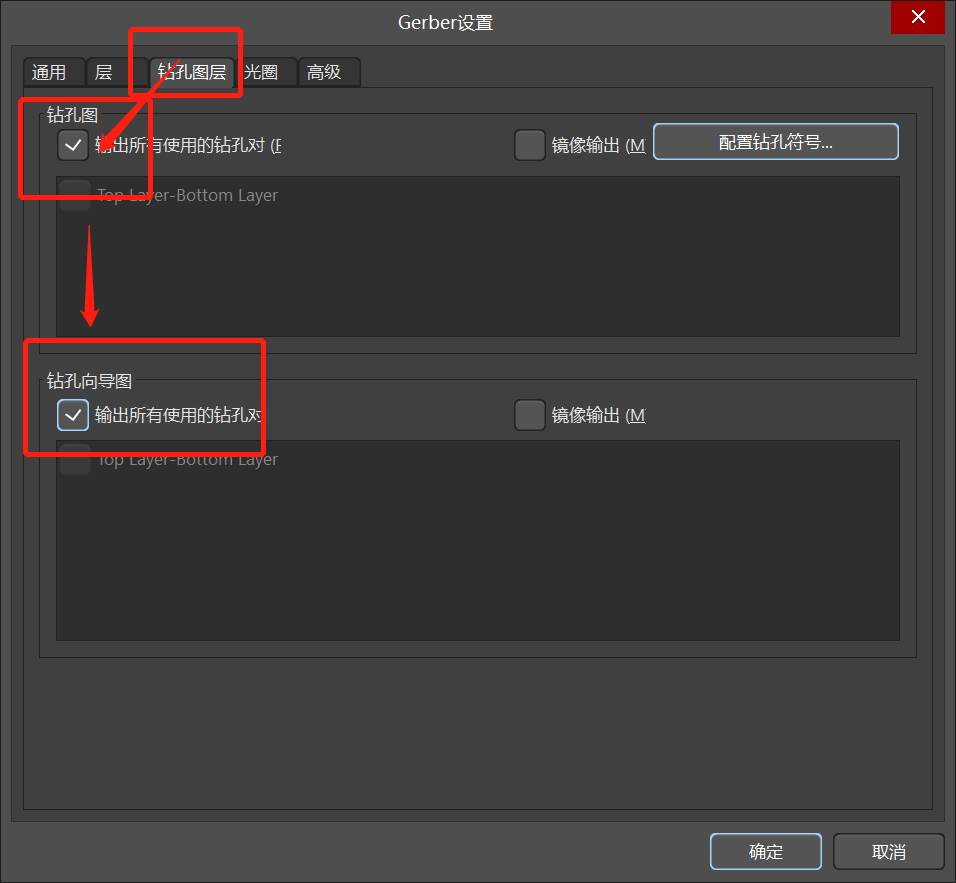

钻孔图层，把钻孔图和钻孔向导图都勾上

光圈默认设置就行，不用改。

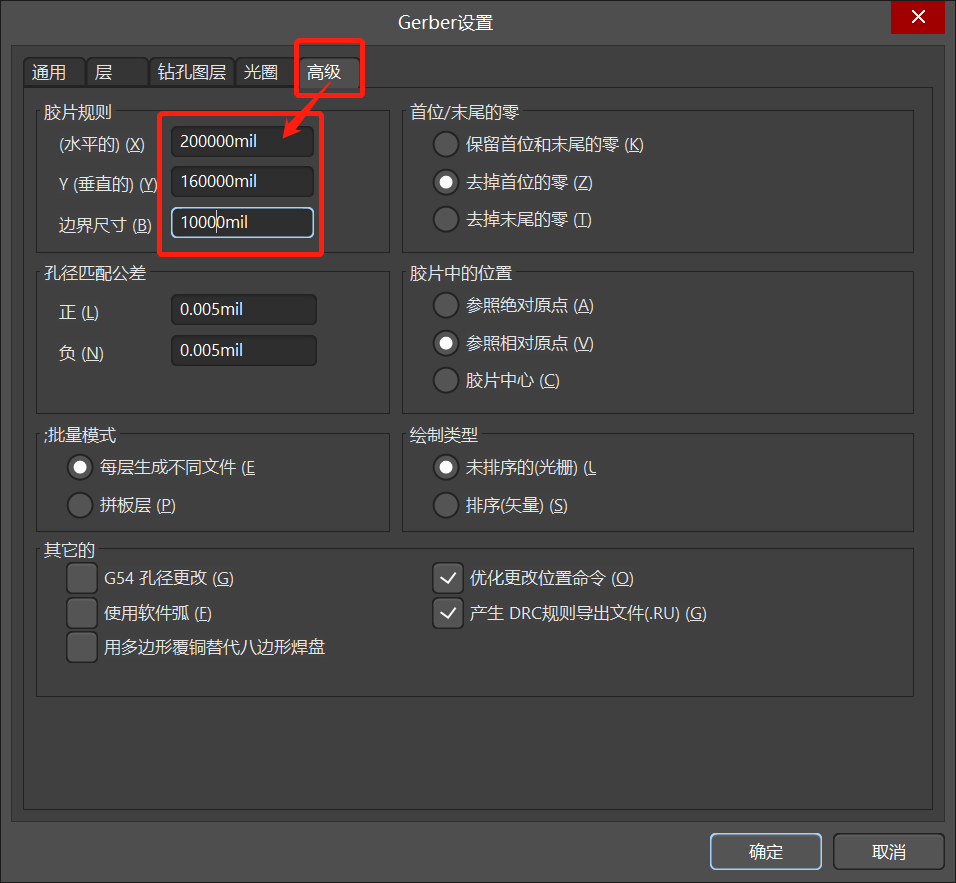

听说如果比较复杂的板子，在胶片规则那里添加一个0，比较好一点。

钻孔文件

PCB下

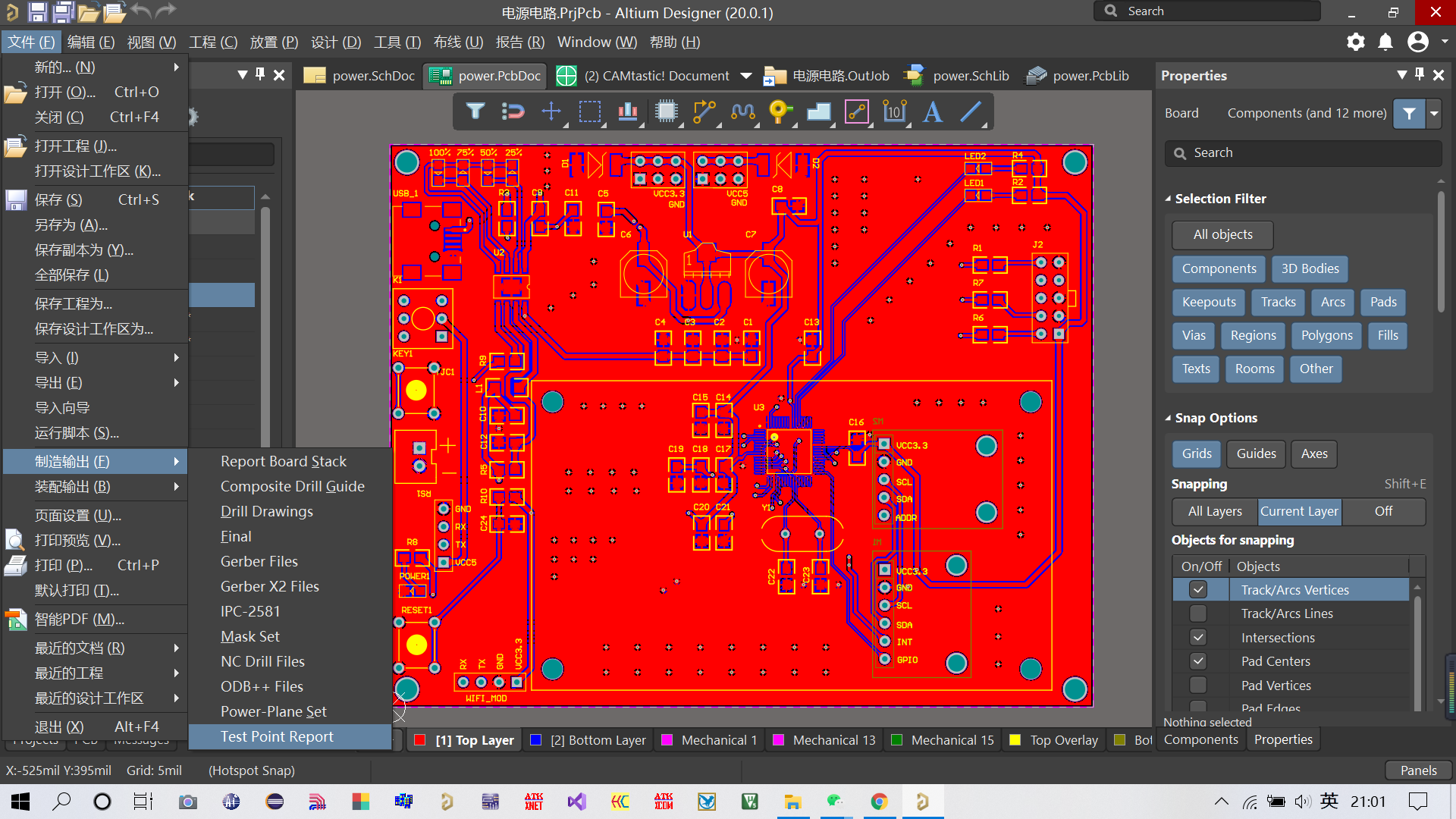

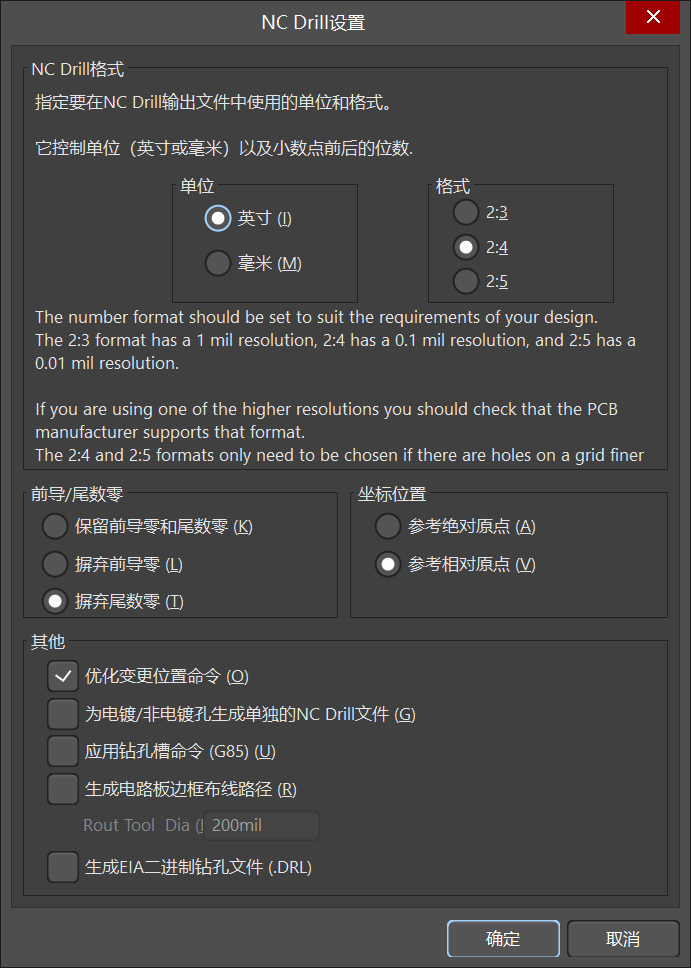

文件–制造输出–NC Drill Files

坐标文件

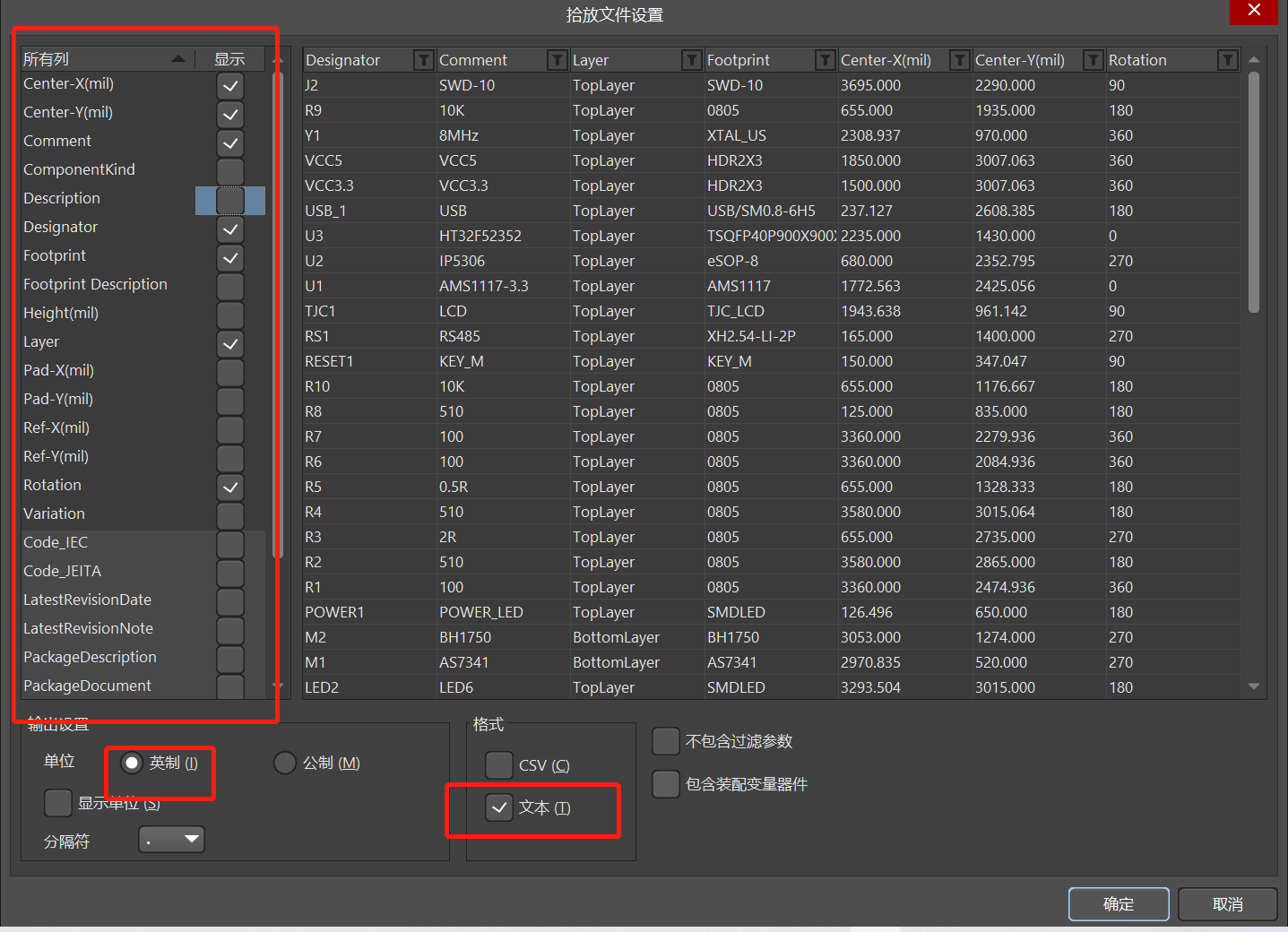

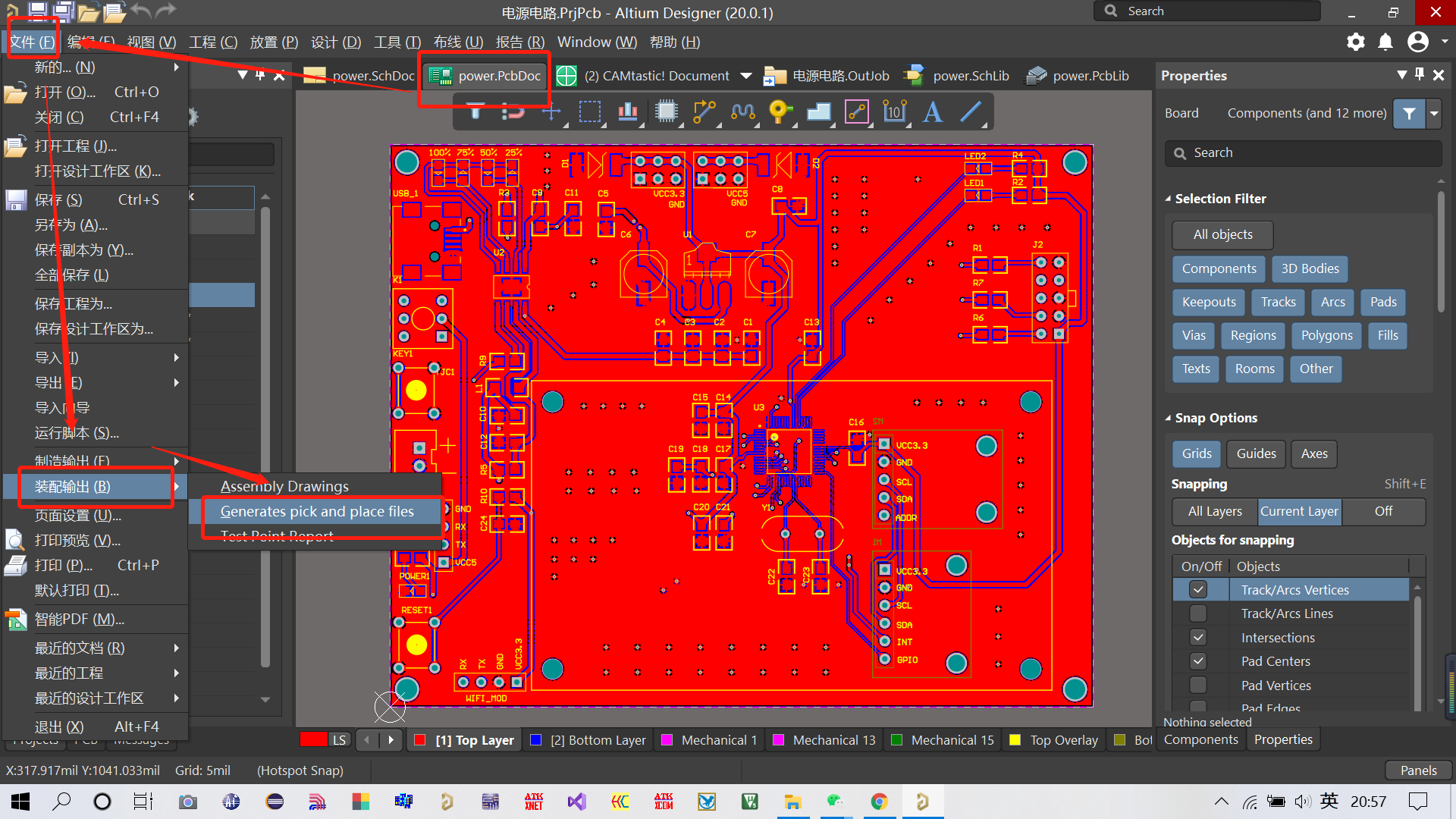

如果需要SMT贴片服务的话，需要提供坐标文件。

IPC 网表

可输出可不输出。

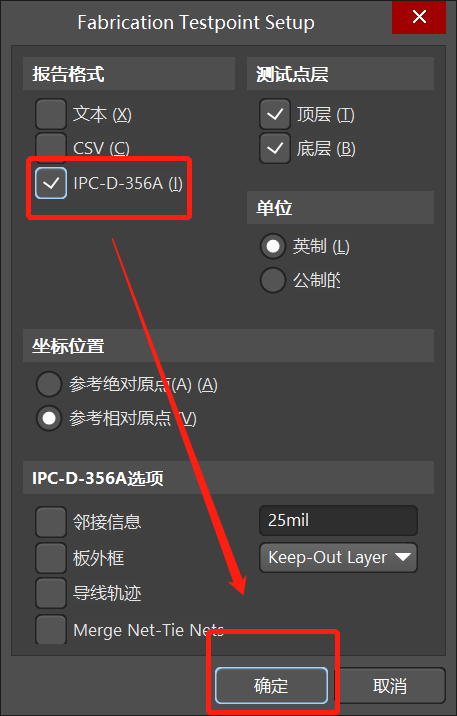

文件–制造输出–Test Print Report

到这里已经完成文件的输出了，可以把临时的CAM文件关闭了。

文件整理

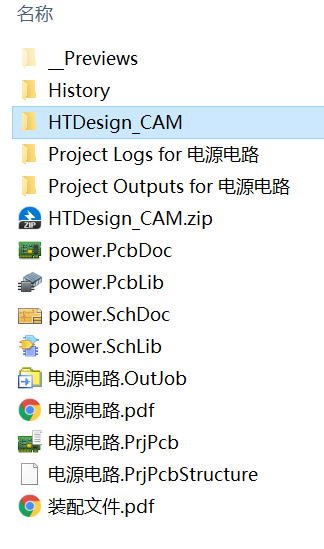

其实如果直接发给板厂的话，直接把Output文件夹打包发给板厂就可以了，如果想要文件好看一点的话，建立一个CAM文件夹，把Output文件夹里面的文件全部复制过来再打包发给板厂就行。

学生党打10cm*10cm 的样板的话推荐嘉立创，一个月好像有两次便宜打样板的机会。
