1. 从原理图导到PCB之后，提示“Room Definition Between Component on TopLayer and Rule on TopLayer” .

解决方法1：删除Room，即如下图左下角的红色部分。按Del键直接删。

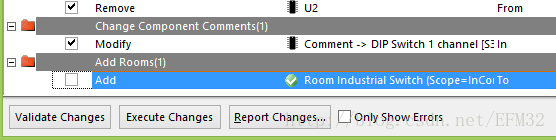

解决方法2：在导入的时候，不选择Rooms

2. 从原理图导到PCB之后，提示“Component Clearance Constraint ..... Between Component .....”

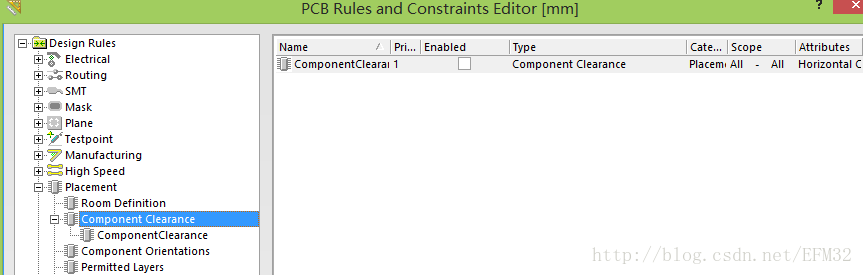

解决：说明元器件之间距离太小,这个在Design-Rules-Placement-Component Clearance Constraint中把钩去掉，或则设置成合适的值。
