概述

话不多说,直接上教程。

 1)在File菜单中打开要转换的layout原始文件

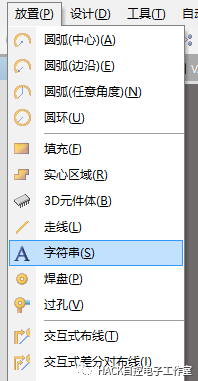

2)放置分孔图列表字符串,点击主菜单中的Place(放置)>>字符串 ,如图

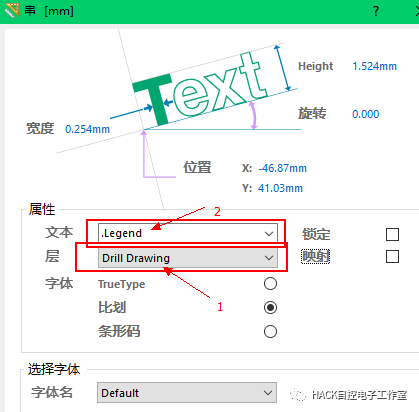

然后按TAB键进入字符串参数设置菜单,在Layer(层)栏选择 Drilldrawing;在TEXT(文本)栏选中Lengend;如图

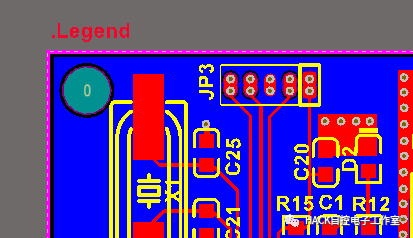

完成设置点确定,将字符串放置在左上角即可,如图


3)单位切换,输入法在英文状态下按 Q 快捷键  在公英制之间切换、按一次Q为公制;再按一次Q为英制。一般加工前设置为公制mm;

注:可以通过状态栏看到单位在Mil,MM;之间切换;如图:
