Linux C编程连载【4】-基于TCP/IP的文件传输系统

 一、        设计目的

通过Linux C编程，设计一个基于TCP/IP的文件传输系统，实现网络文件的收发。

二、        设计环境

VMware WorkStation 6.0.2+Fedora 10

三、        设计方案

（1）文件读写

任意文件都可以二进制的方式进行读写，为了实现任意文件类型的传输，在读写文件的过程中，必须采用二进制的读写方式。

（2）传输协议

       为了保证数据的正确性，文件传输需要采用一种可靠的传输协议。UDP协议实现比较简单，但UDP面向无连接，传输过程中，会出现丢包的情况，导致数据发送失败。故采用面向连接的TCP/IP协议，防止传输过程中的数据丢失的情况。

（3）大文件的传输

对于比较大的文件，应该进行分包操作，以防止占用过多的内存，导致文件发送失败。

四、        设计流程

如图1所示，服务器程序作为文件的发送方。首先，服务器端输入要发送的文件。然后，创建一个流式套接字(SOCK_STREAM)，进行绑定。绑定成功后，执行监听，当有客户发送连接请求，执行Accept()，接收来自客户端的请求。

连接建立后，首先服务器向客服端发送的文件的文件名及扩展名等信息。信息发送完毕，服务器方将待发送的数据读入缓冲区，通过套接字将数据发送出去。发送完成后退出，并显示发送完成的信息。

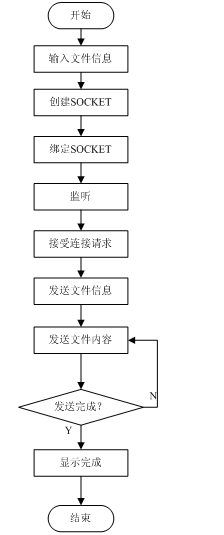

图1 服务器流程图

       如图2所示，客户端程序完成文件的接收操作。首先，创建一个流式套接字。套接字创建成功后，对该套接字进行绑定。绑定成功后，向服务器方发送连接请求。连接成功后，首先，接收服务器发送的文件信息。接收成功后，开始数据的接收。文件接收完毕，显示文件已接收完成。

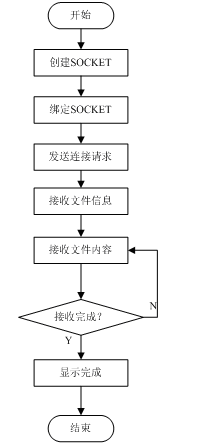

图2 客户端流程图

五、        设计测试

为了验证设计的正确性，在Fedora 10平台上对可执行文件进行了回环测试。测试了.txt，.doc，.jpg，.pdf四种类型的文件，测试源文件如图3所示。

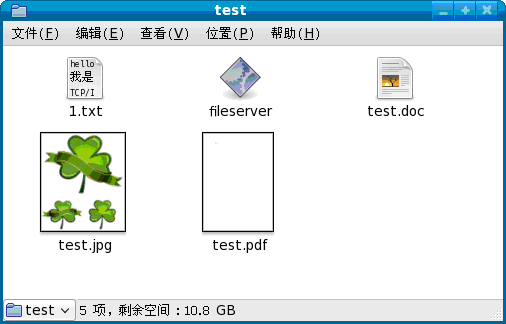

图3 测试源文件

（1）.txt文件测试

       如图4所示，服务器端执行./fileserver命令，程序提示输入需要发送的文件。输入1.txt，此时服务器进入监听状态，等待客户端的连接。

       在客户端执行./fileclient 127.0.0.1，建立连接。此时，服务器端开始发送文件。并显示读取的文件大小为50 Bytes，小于缓冲区(4096 Bytes)大小，发送一次就可以了，不需要分包操作。发送完成，服务器端显示发送完成，客户端显示接收到来至服务器的文件。

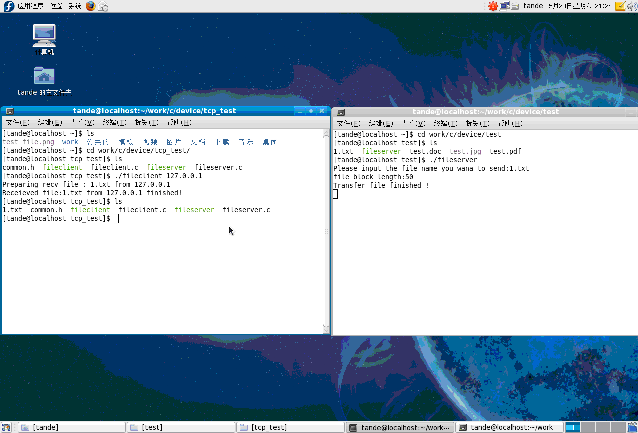

图4 .txt文件测试

（2）.doc文件测试

       如图5所示，服务器端执行./fileserver命令，程序提示输入需要发送的文件。输入test.doc，此时服务器进入监听状态，等待客户端的连接。

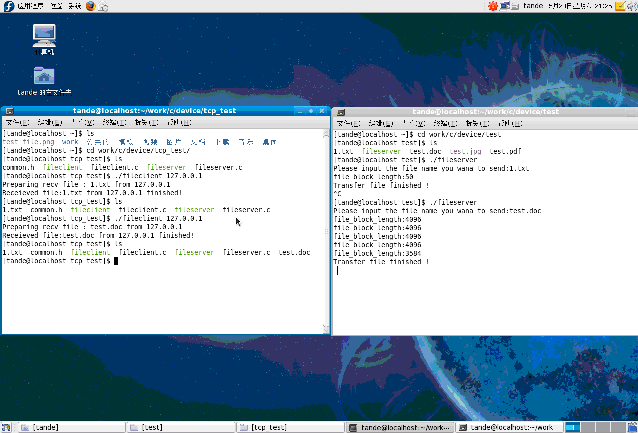

       在客户端执行./fileclient 127.0.0.1，建立连接。此时，服务器端开始发送文件。并显示读取的文件大小为19.5 KByte，大于缓冲区(4096 Bytes)大小，需要分包发送，图示进行了5次分包，前4次包的大小为4096 Bytes，最后一次为3584 Bytes。发送完成，服务器端显示发送完成，客户端显示接收到来至服务器的文件。



图5 .doc文件测试

（3）.pdf文件测试

       如图6所示，服务器端执行./fileserver命令，程序提示输入需要发送的文件。输入test.pdf，此时服务器进入监听状态，等待客户端的连接。

       在客户端执行./fileclient 127.0.0.1，建立连接。此时，服务器端开始发送文件。并显示读取的文件大小为23.8 KByte，大于缓冲区(4096 Bytes)大小，需要分包发送，图示进行了6次分包，前5次包的大小为4096 Bytes，最后一次为3993 Bytes。发送完成，服务器端显示发送完成，客户端显示接收到来至服务器的文件。



图6 .pdf文件测试

（4）.jpg文件测试

       如图7所示，服务器端执行./fileserver命令，程序提示输入需要发送的文件。输入test.jpg，此时服务器进入监听状态，等待客户端的连接。

       在客户端执行./fileclient 127.0.0.1，建立连接。此时，服务器端开始发送文件。并显示读取的文件大小为7.11 KByte，大于缓冲区(4096 Bytes)大小，需要分包发送，图示进行了2次分包，第1次包的大小为4096 Bytes，第2次为3189 Bytes。发送完成，服务器端显示发送完成，客户端显示接收到来至服务器的文件。



图7 .jpg文件测试

接收到的文件如图8所示，实验证实文件接收准确无误，没有发生丢包的情况，由于采取了分包的操作，能够传送较大的文件。

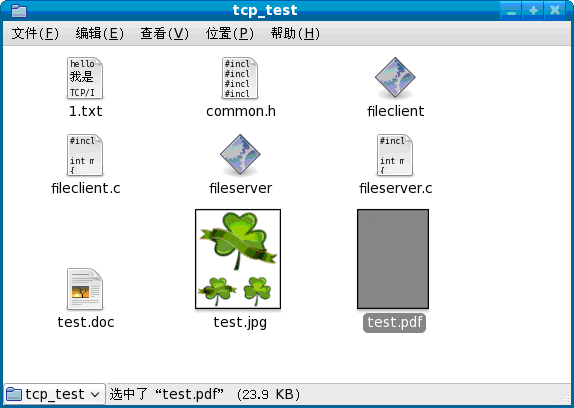

图8 接收文件夹

六、        结论

实验证实，该网络文件系统由于采用二进制读写方式，从而能发送任意类型的文件。由于采用了分包操作，能发送比较大的文件。采用TCP/IP协议进行传输，从而保证了文件传输的可靠性。



【代码清单】

common.h

#include <stdio.h> #include <stdlib.h> #include <unistd.h> #include <string.h> #include <sys/types.h> #include <sys/stat.h> #include <sys/socket.h> #include <netinet/in.h> #define PORT 6000 #define LISTENQ 20 #define BUFFSIZE 4096 #define FILE_NAME_MAX_SIZE 512

fileclient.c

#include "common.h" int main(int argc, char **argv[]) { int clientfd; if(argc!=2) { fprintf(stderr,"Usage:./fileclient <IP_Address>n"); exit(1); } struct sockaddr_in clientaddr; bzero(&clientaddr,sizeof(clientaddr)); clientaddr.sin_family=AF_INET; clientaddr.sin_addr.s_addr=htons(INADDR_ANY); clientaddr.sin_port=htons(0); clientfd=socket(AF_INET,SOCK_STREAM,0); if(clientfd<0) { perror("socket"); exit(1); } if(bind(clientfd,(struct sockaddr*)&clientaddr,sizeof(clientaddr))<0) { perror("bind"); exit(1); } struct sockaddr_in svraddr; bzero(&svraddr,sizeof(svraddr)); if(inet_aton(argv[1],&svraddr.sin_addr)==0) { perror("inet_aton"); exit(1); } svraddr.sin_family=AF_INET; svraddr.sin_port=htons(PORT); socklen_t svraddrlen=sizeof(svraddr); if(connect(clientfd,(struct sockaddr*)&svraddr,svraddrlen)<0) { perror("connect"); exit(1); } //recv file imformation char buff[BUFFSIZE]; char filename[FILE_NAME_MAX_SIZE]; int count; bzero(buff,BUFFSIZE); count=recv(clientfd,buff,BUFFSIZE,0); if(count<0) { perror("recv"); exit(1); } strncpy(filename,buff,strlen(buff)>FILE_NAME_MAX_SIZE?FILE_NAME_MAX_SIZE:strlen(buff)); printf("Preparing recv file : %s from %s n",filename,argv[1]); //recv file FILE *fd=fopen(filename,"wb+"); if(NULL==fd) { perror("open"); exit(1); } bzero(buff,BUFFSIZE); int length=0; while(length=recv(clientfd,buff,BUFFSIZE,0)) { if(length<0) { perror("recv"); exit(1); } int writelen=fwrite(buff,sizeof(char),length,fd); if(writelen<length) { perror("write"); exit(1); } bzero(buff,BUFFSIZE); } printf("Receieved file:%s from %s finished!n",filename,argv[1]); fclose(fd); close(clientfd); return 0; }

fileserver.c

#include "common.h" int main(int argc, char **argv[]) { //Input the file name char filename[FILE_NAME_MAX_SIZE]; bzero(filename,FILE_NAME_MAX_SIZE); printf("Please input the file name you wana to send:"); scanf("%s",&filename); getchar(); //Create socket int sockfd,connfd; struct sockaddr_in svraddr,clientaddr; bzero(&svraddr,sizeof(svraddr)); svraddr.sin_family=AF_INET; svraddr.sin_addr.s_addr=htonl(INADDR_ANY); svraddr.sin_port=htons(PORT); sockfd=socket(AF_INET,SOCK_STREAM,0); if(sockfd<0) { perror("socket"); exit(1); } //bind if(bind(sockfd,(struct sockaddr*)&svraddr,sizeof(svraddr))<0) { perror("bind"); exit(1); } //listen if(listen(sockfd,LISTENQ)<0) { perror("listen"); exit(1); } while(1) { socklen_t length=sizeof(clientaddr); //accept connfd=accept(sockfd,(struct sockaddr*)&clientaddr,&length); if(connfd<0) { perror("connect"); exit(1); } //send file imformation char buff[BUFFSIZE]; int count; bzero(buff,BUFFSIZE); strncpy(buff,filename,strlen(filename)>FILE_NAME_MAX_SIZE?FILE_NAME_MAX_SIZE:strlen(filename)); count=send(connfd,buff,BUFFSIZE,0); if(count<0) { perror("Send file imformation"); exit(1); } //read file FILE *fd=fopen(filename,"rb"); if(fd==NULL) { printf("File :%s not found!n",filename); } else { bzero(buff,BUFFSIZE); int file_block_length=0; while((file_block_length=fread(buff,sizeof(char),BUFFSIZE,fd))>0) { printf("file_block_length:%dn",file_block_length); if(send(connfd,buff,file_block_length,0)<0) { perror("Send"); exit(1); } bzero(buff,BUFFSIZE); } fclose(fd); printf("Transfer file finished !n"); } close(connfd); } close(sockfd); return 0; }
