#include “sys.h”
#include “ADC.h”
#define ADC1_2_DR_ADDRESS ((u32)0x40012400+0x4c)
#define ADC3_DR_ADDRESS ((u32)0x40013c00+0x4c)
#define NUM 100
__IO u32 ADC1_ConvertedValue[NUM];//防止数据传输溢出造成的错误
__IO u16 ADC3_ConvertedValue[NUM];

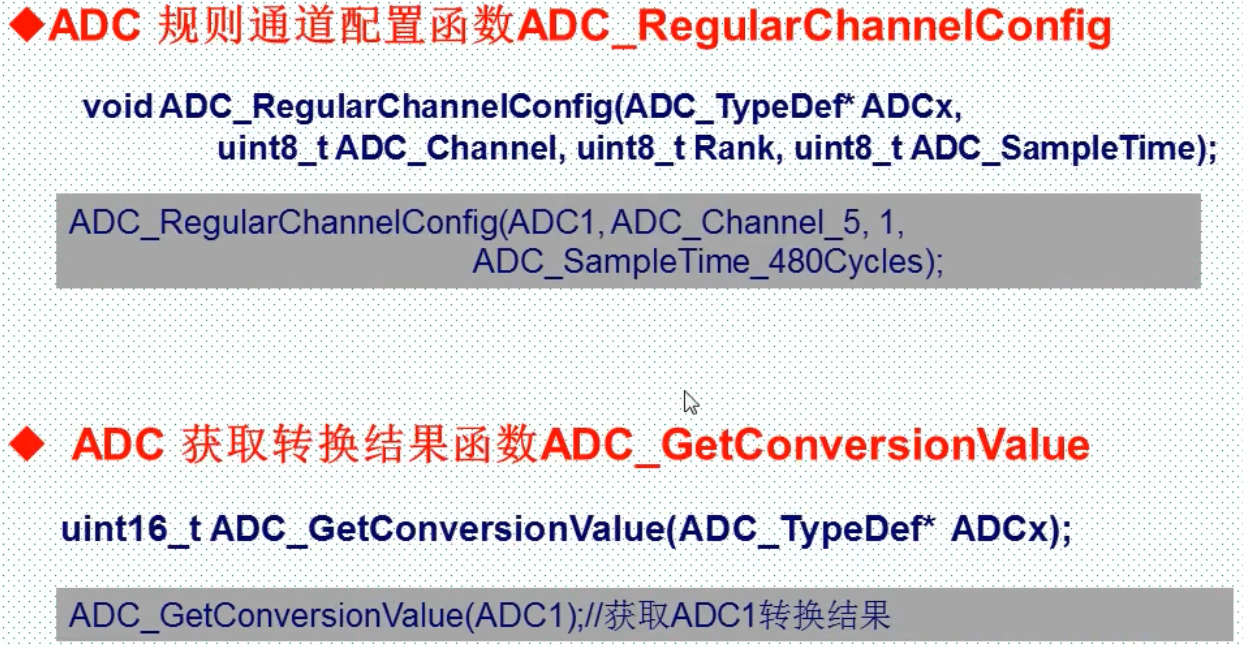

return ADC_GetConversionValue(ADCx);	//返回最近一次ADCx规则组的转换结果

分辨

emmmm那个灯坏时电流0，车经过时，电流几乎也为0，这怎么分辨啊
解答
1.车经过，3.3
2，车离开，比如1.0
3，灯坏，0

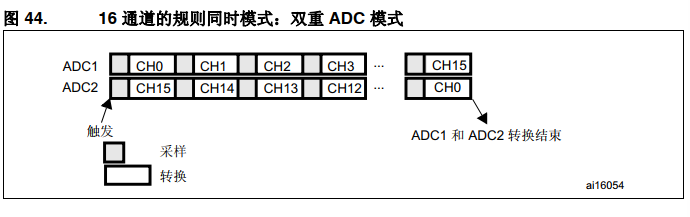

规则同时模式

1.此模式可用于规则通道组。外部触发源来自 ADC1 的规则组多路复用器（通过 ADC1_CR2寄存器中的 EXTSEL[3:0] 位进行选择）。
2.同时触发可用于 ADC2 和 ADC3。
3.注意： 不要在两个/三个 ADC 上转换同一通道（转换同一通道时，不允许两个/三个 ADC 采样时间重叠）。
4.在规则同时模式下，必须使用同一长度来转换序列，或必须确保触发之间的间隔长于 2 个序列（双重 ADC 模式） /3 个序列（三重 ADC 模式）中的较长转换时间。否则，当序列较长的ADC 完成上一次转换时，序列较短的 ADC 可能重新开始转换。
5.必须禁止注入转换。

双重 ADC 模式

在 ADC1 或 ADC2 转换事件结束时：
● 会生成一个 32 位 DMA 传输请求（如果 ADC_CCR 寄存器中的 DMA[1:0] 位等于
0b10）。此请求会将存储在 ADC_CDR 32 位寄存器高位半字中的 ADC2 转换数据传输
到 SRAM，然后将存储在 ADC_CCR 低位半字中的 ADC1 转换数据传输到 SRAM。

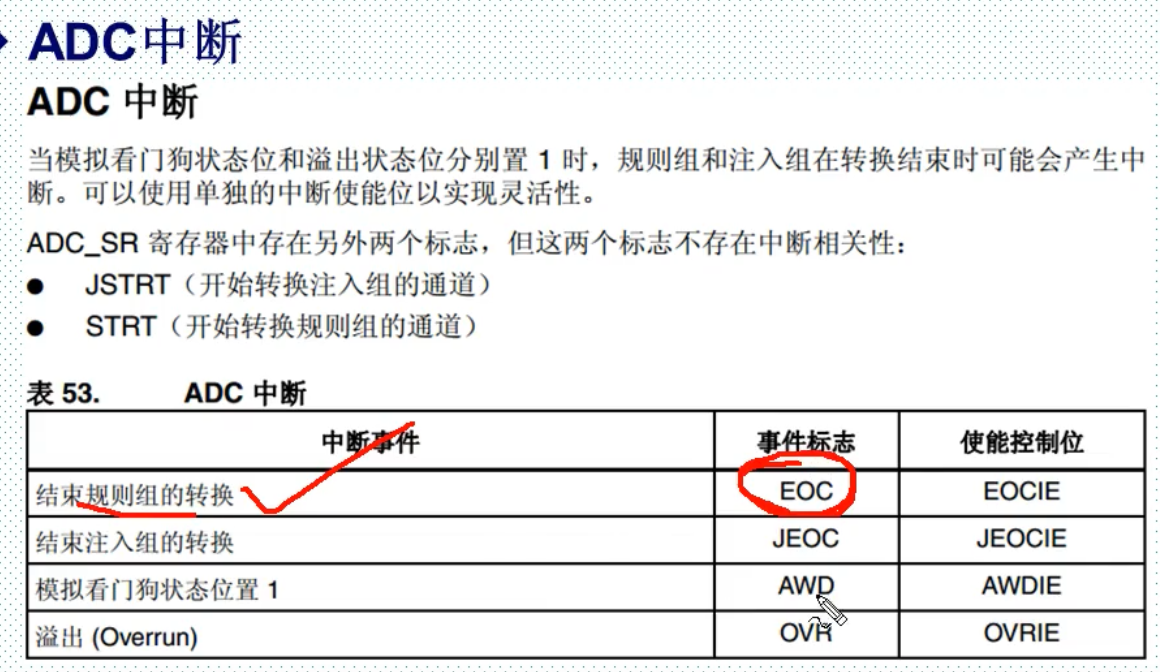

● 当 ADC1/ADC2 的规则通道全部完成转换后，会生成一个 EOC 中断（如果已在两个 ADC接口中的一个接口上使能）。

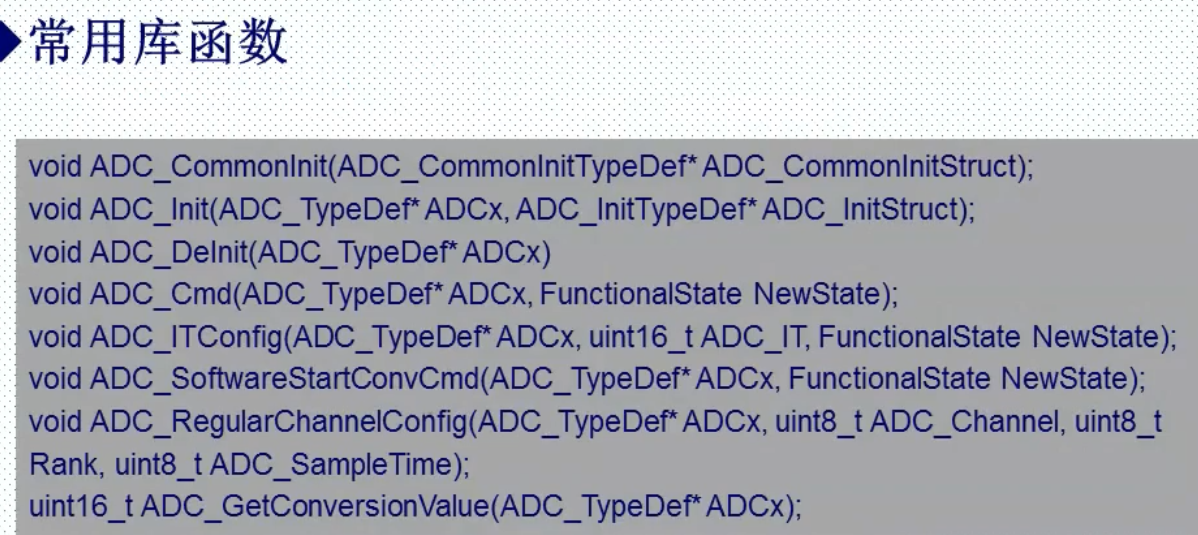

常用

PPT
