PS利用CC版3D工具制作逼真的古典金属闹钟

CC版中的3D工具是非常强大的，只是需要电脑的配置比较高。制作之前需要先找实物图作为参考，然后画出各部件的线稿图，再逐一作出每一个部件。过程虽然简单，不过需要较强的美术功底并对3D有很深的了解。
最终效果



做之前，不要急着动手，先来观察它的组成，分析每个零件我们该怎么实现。

闹钟的主体壳子不是一个规则圆柱，有圆角、有凸出，有坡度，所以要用截面绕转的方式来实现，而不是平面挤出的方式。



1、在这里首先提醒大家重要的一点，这个模型比较复杂，对电脑要求较高，绘制过程中容易出现软件异常，所以要勤记保存。

我要做的这个闹钟大零件的处理方式都是绕转，一些小部分如指针、螺帽是挤出的，一些细棍直接用预设的圆柱就行。分析后CorelDraw大法画出结构图如下。



2、有个图纸就可以开始制作了，把所需的零件填色用以区分，需要绕转的图从轴线切开，所有图导出到一个文件夹里备用，格式为透明的PNG，质量越高越好。有的零件太小，建议放大两倍导出，增加精细度，后期再把模型缩小到二分之一就一样了。



3、先从主体开始，从做外壳

打开PS CC新建横板A4画布，把壳的图片拖拽进去，在图层上名称上右键“从所选图层新建3D模型”，一下子就变成立体的。



4、现在它的形状不对，默认是挤出的状态，点击#D面板里壳的图层，选择形状预设，出现很多种预设，这里我们往下拉，选择下面这个。



5、把凸出深度给位0，坐标X轴角度改为-90，把它立起来点击“移到地面”。



6、调整当前视图至合适的角度观察。



7、选中所有材质层，打开材质球，临时给它一个“金属-黄铜”材质。

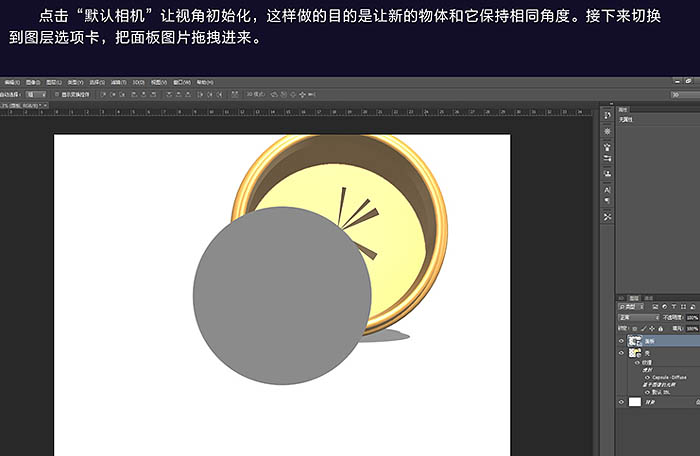

8、点击“默认相机”让视角初始化，这样做的目的是让新的物体和它保持相同角度。接下来切换到图层选项卡，把面板图片拖拽进来。



9、同样右键“从所选图层新建3D模型”，把凸出深度设为50就差不多了。



10、在图层面板选中两个3D图层，点菜单栏里“3D-合并3D图层”。这两个物体就合并到一个空间里了，之后在3D面板里选择两图层，把它们居中对齐，此时面板被掩埋在壳里面。





11、调整视角，选中面板图层，用三轴控制器把面板从表壳里移动到露出来。



12、接下来重置默认视图用同样的方式，把铃铛拖入图层绕转，把小螺母拖入图层挤出并旋转90度，体积缩放为50%，小螺母的参数如下。合并3D对象。

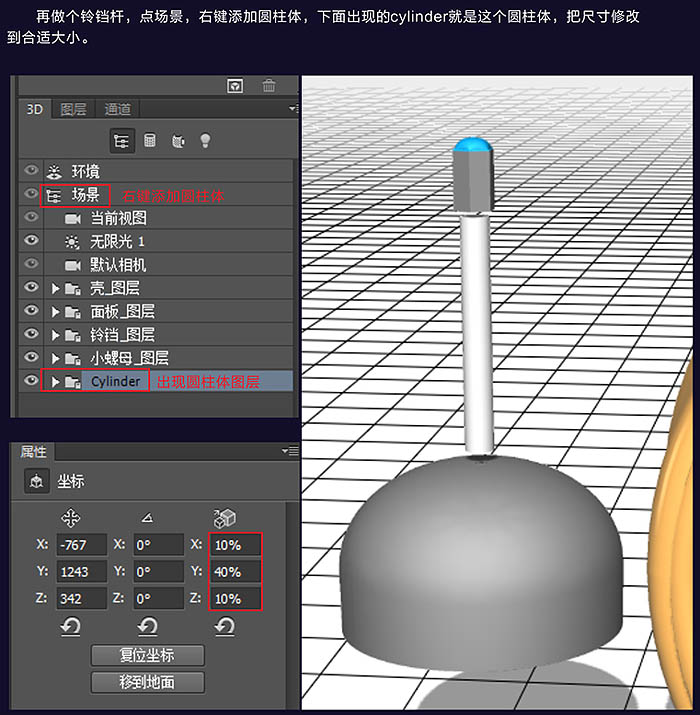

13、再做个铃铛杆，点场景，右键添加圆柱体，下面出现的cylinder就是这个圆柱体，把尺寸修改到合适大小。



14、把铃铛摆放组合起来，然后选中这三个物体，右键编组对象，把这个组重命名为铃铛组。

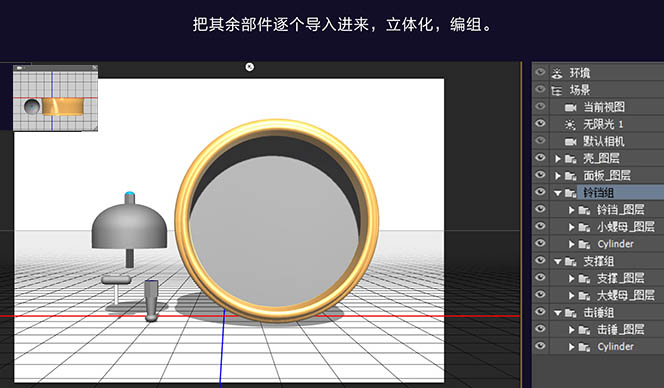

15、把其余部件逐个导入进来，立体化，编组。



16、把其余部件逐个导入进来，立体化，编组。提手的参数如下。



17、部件齐了，把铃铛组合支撑组分别右键“创建对象实例”。



18、创建完的副本是和原图重合的，把它移出来。



19、零件都具备了，接下来把它们组装起来，点击左上角幅视图的切换组，在视图中右键，在3D相机选项卡里切换前视图视角，这样就有了一个正面的平面视图视角，方便我们调整位置关系。
