概述

一、安装Arduino库

需要使用的库：Adafruit_ADS1X15
上面的库又依赖了：Adafruit_BusIO

二、硬件购买

1、4通道 ADS1115 超小型 ADC模块好贵37一个

在这里插入图片描述

https://item.taobao.com/item.htm?spm=a1z09.2.0.0.731a2e8dIjKG0E&id=557548911378&_u=juutapb6abe

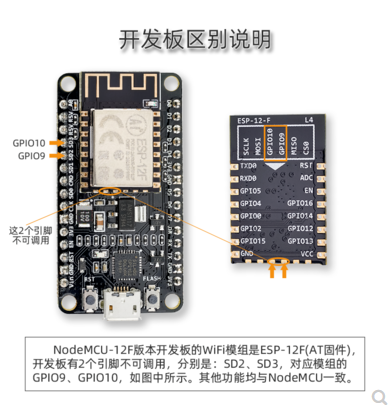

2、NODEMCU 安信可

在这里插入图片描述

https://item.taobao.com/item.htm?spm=a1z10.3-c-s.w4002-16491566008.10.175d4853BpDsBT&id=543816073624

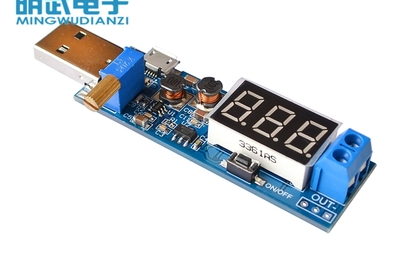

3、再购买一个可调整电压的电源

在这里插入图片描述

https://item.taobao.com/item.htm?spm=a1z09.2.0.0.731a2e8dIjKG0E&id=574480594525&_u=juutapb9404

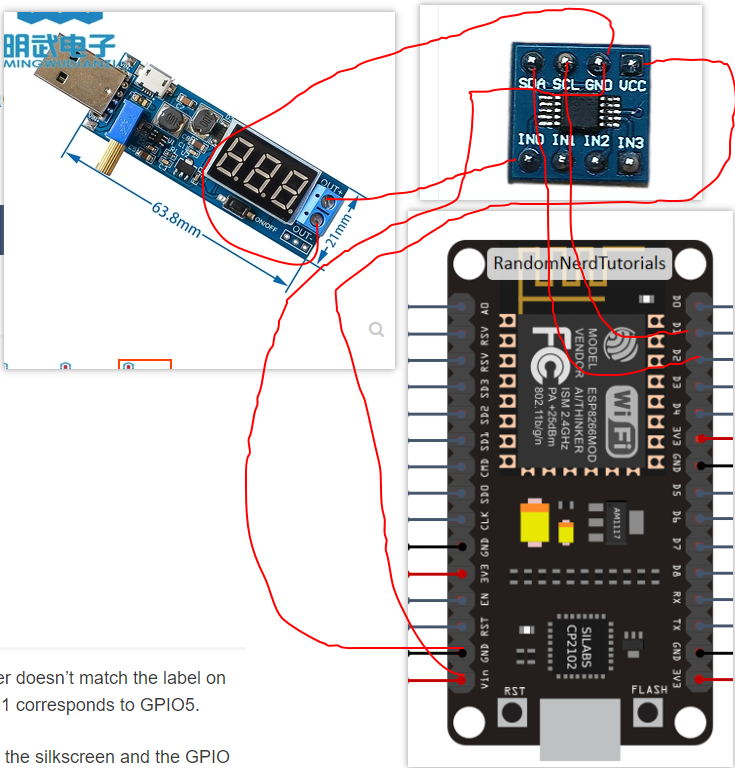

三、硬件接线

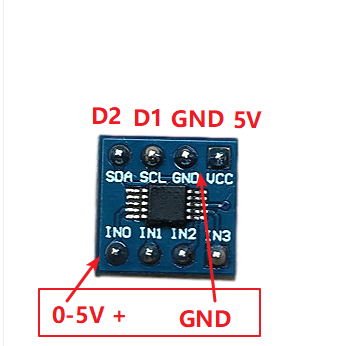

ADS1115接线

Arduino代码

#include <Adafruit_ADS1X15.h>
#include <Wire.h>
Adafruit_ADS1115 ads;  /* Use this for the 16-bit version */
#define SDA_PIN 4
#define SCL_PIN 5

//Adafruit_ADS1015 ads;     /* Use this for the 12-bit version */

void setup(void)
{
  Serial.begin(115200);
  Serial.println("Hello!");
  Wire.begin(SDA_PIN, SCL_PIN);  //这句为ESP8266添加，必须先配置iic通信接口
  ads.begin();
  pinMode(LED_BUILTIN, OUTPUT);
}

void loop(void)
{
  String str;
  str = ads.computeVolts(ads.readADC_SingleEnded(0));
  Serial.println( "AIN0:" + str);
  str = ads.computeVolts(ads.readADC_SingleEnded(1));
  Serial.println( "AIN1:" + str);
  str = ads.computeVolts(ads.readADC_SingleEnded(2));
  Serial.println( "AIN2:" + str);
  str = ads.computeVolts(ads.readADC_SingleEnded(3));
  Serial.println( "AIN3:" + str);
  digitalWrite(LED_BUILTIN, HIGH);   // turn the LED on (HIGH is the voltage level)
  delay(1000);
  digitalWrite(LED_BUILTIN, LOW);    // turn the LED off by making the voltage LOW
  delay(1000);
}
