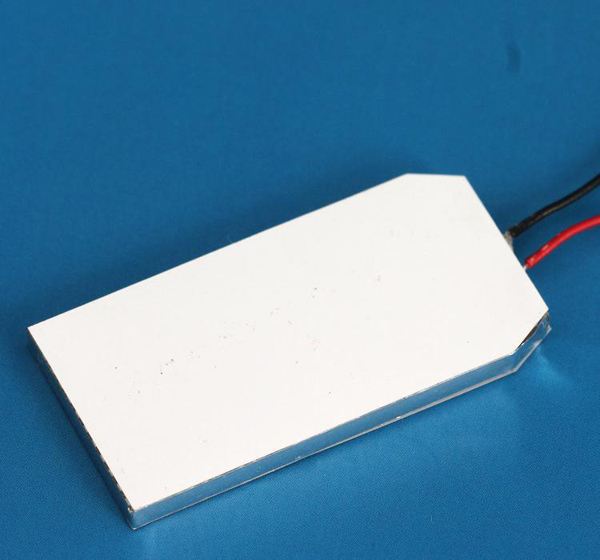

很多情况下,LCD段码屏都会配套背光,而背光的尺寸正常情况下都是比液晶要稍微长一点的。为什么背光的尺寸比LCD段码屏要大,是因为背光需要留一些头模的空间用来装灯珠,以确保导光均匀的背光板的尺寸能刚好给LCD段码屏打光。

既然有常规的情况,那肯定就有特殊的情况。有些时候因为产品的空间有限,PCB留给背光的空间不多且视窗尺寸已经固定且比较大,这样我们就不得不把背光源做到LCD段码屏的里面去,既要保证液晶的视窗尺寸,有要保证PCB的有限空间能放得下背光源。
在这里插入图片描述
方法一:背光尺寸不超过LCD段码屏尺寸,直接将背光放液晶屏下面。不过肯定有一个问题,那就是背光头模的部分对应的LCD段码屏不能有显示内容(如果有显示内容的话会显示不全的)。相当于液晶屏的总体尺寸没有变化,实际显示的图形位置及尺寸会做想要的缩小和调整以用来跟背光匹配。这样虽然解决了空间的问题,不过要牺牲掉LCD段码屏的显示空间,不是所有客户都愿意这样选择的。还有其他的方法吗?既不用牺牲LCD段码屏的显示空间也不要背光的头模部分。确实有,就是下面的方法。
方法二:就是背光开塑料注塑模具,背光灯珠直接贴在PCB上,再贴一层导光膜,液晶直接放在导光膜上面就可以了,这样就不用头模空间了。不过因为导光膜的导光效果不好,只适用于小尺寸LCD段码屏。
以上2种方式,客户可以根据自己的需求进行选择。
