概述

a7f4a3f590493a1e451dd952a488fd7c.gif 计算机辅助设计三维应用-6零件建模技术(高级)

(100页)


本资源提供全文预览,点击全文预览即可全文预览,如果喜欢文档就下载吧,查找使用更方便哦!

19.90 积分

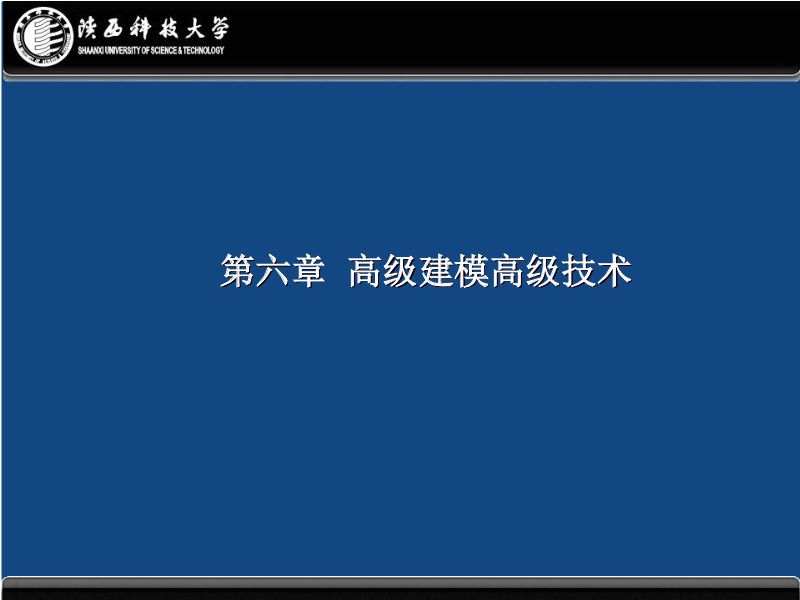

第六章 高级建模高级技术? 学习目的: – 掌握可变剖面扫描特征的建立方法 – 掌握扫描混合、三维扫描、螺旋扫描的创建方法 – 掌握剖面混合到表面的方法学习重点: – 可变剖面扫描特征的建立方法 – 扫描混合的创建方法 – 螺旋扫描的建立方法6.1 可变剖面扫描 可变剖面扫描命令用于建立剖面不相同的模型, 绘制的剖面将沿着轨迹线和轮廓线进行扫描操作。 剖面的形状大小将随着轨迹线和轮廓线的变化而 变化。 操作方法: (1)单击按钮 ,打开可变剖面扫描特征操控 板。 从选项中选择“可变剖面”(2)绘制可变剖面扫面的原始轨迹:单击草绘 按钮,创建用于可变剖面扫描的轨迹。(3)绘制可变剖面扫面的轮廓线(链)。选取草绘轨迹:在参照—【轨迹】栏中选择作为原始轨迹线的轨迹名称,图形窗口中该轨迹高亮显示(红色),接着选择其他轨迹线(轮廓线),应按下Ctrl键进行选择。(4)绘制扫描剖面:单击 按钮,草绘扫描剖面。(5)单击【预览】 按钮,完成特征创建。实例 使用可变剖面扫描创建如图零件步骤1 新建文件步骤2 绘制原始轨迹线步骤3 绘制第一条轮廓线步骤4 绘制第二条轮廓线步骤5 镜像第二条轮廓线,得到第三条轮廓线步骤6 建立可变剖面扫描特征(1)单击按钮 ,打开可变剖面扫描特征操控板。 从选项中选择“可变剖面”(2)选择原始轨迹线,并确定其起始位置。(3)按下Ctrl键,选中建立的3条轮廓线(4)单击 按钮,草绘扫描剖面。(5)完成可变剖面扫描特征的建立。工具提示:1、可变剖面扫描时,轮廓线必须与扫描剖 面的轮廓相一致,否则扫描结果不可控。2、扫描轨迹 的绘制:使用工具箱中的草绘,结束后再在特征属性 中继续。;扫描剖面的绘制:特征属性的草绘。6.2 扫描混合 扫描混合特征同时具备扫描和混合两种特征。 在建立扫描混合特征时,需要有一条轨迹线和多个 特征剖面,这条轨迹线可通过草绘曲线或选择相连 的基准曲线或边来实现。 操作方法:(1)单击【插入】--【扫描混合】 命令 。(2)混合轨迹:选择工具箱-草绘进行轨迹创建,或 者选取已经创建好的轨迹。(3)设置剖面与轨迹关系:在放置属性中选垂直于原 始轨迹、 轴心方向、或垂直于轨迹。(4)特征属性-剖面-选择草绘方式创建剖面-选择 剖面位置及角度-选择草绘命令(在剖面对话框 中),进行草绘以绘制扫描起点的剖面。(5)添加剖面-选择轨迹终点-绘制扫描终点的剖面。(6)完成实例 使用扫描混合创建如图零件步骤1 新建文件步骤2 绘制轨迹线步骤3 在轨迹线上建立基准点作为剖面位置步骤4 建立扫描混合特征 (1)单击【插入】-- 【扫描混合】命令。草绘或 者选取轨迹,创建扫描混合的原始轨迹。(2)参照-轨迹:选择刚创建的原始轨迹(3)设置剖面控制的类型:垂直于轨迹:使截面平面在整个长度上保持与原点轨迹垂直,为默认扫描。垂直于投影:沿投影方向看去,界面平面保持与原点轨迹垂直,Z轴与指 定方向上原点轨迹的投影相切。选择该选项必须指定方向参照。恒定法向:Z轴平行于指定方向参照向量。此选项必须指定方向参照。(4)绘制第一个剖面:剖面-草绘平面-剖面列表中:选择剖 面1——原始轨迹上起点单击作为剖面1的位置-点击草绘 (剖面1右侧,不是工具箱)-绘制剖面1,确定。第一个截面(5)绘制第二个截面,并将圆分割成4段。(6)单击【确定】,完成零件。6.4 螺旋扫描 螺旋扫描是指一个剖面沿着一条螺旋轨迹扫描,产生螺旋 状的扫描特征。 特征的建立需要有旋转轴、轮廓线、螺距和剖面4要素。 操作方法: (1) 【插入】-- 【螺旋扫描】-- 【伸出项】-- 【属性】--选择常数、穿过轴、右手定则。 (2)选择草绘剖面与参照面,绘制旋转中心线和轮 廊线。 (3)输入螺距值。(4)绘制剖面。(5)预览并完成螺旋特征。提示:1.用螺旋扫描特征进行建模时,应首先明确其旋转 中心线和轮廓线。2.扫描剖面放置在轮廓线的起点(起始箭头所在的 一端),若更改轮廓线起点,可使用【起始点】 命令。实例1 使用螺旋扫描创建如图零件步骤1 新建文件步骤2 绘制旋转轴与轮廓线步骤3 绘制剖面并输入螺距 绘制剖面:与实体形成 封闭区域时,剖面可不 封闭。步骤4 完成螺旋扫描特征的建立。实例2 创建六角螺栓模型步骤1 创建零件步骤2 建立螺纹特征 (1)【插入】-- 【螺旋扫描】-- 【切口】-- 【属性】--选择常数、穿过轴、右手定则、完成。(2)绘制一条旋转中心线和一条直线轨迹。(3)输入螺距值,绘制三角剖面。步骤3 完成特征建立6.5 剖面混合到表面 剖面混合到表面就是绘制一个剖面,然后该剖 面将延伸到指定的表面并与此表面相切。实例 创建如图零件模型步骤1 创建零件步骤2 建立第一个剖面到表面特征(1) 【插入】-- 【高级】-- 【将剖面混合到曲 面】-- 【伸出项】(2)选择圆球表面,点击【确定】。(3)绘制剖面,完成特征建立。步骤3 建立第二个剖面到表面特征(1) 【插入】-- 【高级】-- 【将剖面混合到曲 面】-- 【伸出项】(2)选择圆球表面,点击【确定】。(3)绘制剖面,完成特征建立6.7 课后练习1.思考题(1)如何控制可变剖面扫描的剖面与轨迹线的关系?(2)如何控制扫描混合建模中需要的扫描剖面数量?(3)什么是螺旋扫描?其4要素是什么?2.上机题(1)使用可变剖面扫描、圆角特征、抽壳、和扫描 等特征构建方法,建立图1零件。(2)使用螺旋扫描特征建立图2弹簧模型。(3)使用拨模、抽壳、圆角等特征建立椭圆盘图3 图1 图2 图3 7.1 扫描混合 使用一条轨迹线与几个截面来创建一个实体或曲面特征,既有扫描的功能,也有混合的功能。操作步骤: 1 绘制扫描轨迹-运用基准点工具创建基准点2 插入-扫描混合-打开扫描混合操控板-参照3 选取轨迹 7.1 扫描混合 4 单击-剖面-选取顶点-做第一个截面-草绘 5 插入-选取第二点-创建第二个截面-草绘 6 完成所有截面的绘制 扫描混合范例1 在right面做草图拉伸,深度为3302 在两个侧面拔模,角度3,倒圆角角度为75 扫描混合范例3 扫描混合—草绘轨迹-绘制截面1 7.1 扫描混合 扫描混合范例4 绘制截面2-绘制截面3-绘制截面4 扫描混合范例5 倒圆角-抽壳-完成水龙头 7.2 3D扫描 三维扫描操作基本上与二维扫描步骤相 同,但是需要对建立的轨迹进行如下设置:? 建立的轨迹线为样条曲线,并以坐标系为参照 对其标注尺寸。? 修改样条线上底点X、Y、Z坐标值。7.2 3D扫描操作步骤:? 插入-扫描-伸出项-草绘轨迹? 插入坐标系? 样条曲线绘制轨迹曲线? 样条曲线尺寸修改 -在操控板单击 文件-选择坐标系 点-输入各点坐标数值7.2 3D扫描操作举例:? 插入-扫描-伸出项-草绘轨迹? 插入坐标系? 样条曲线绘制轨迹曲线? 样条曲线尺寸修改 -在操控板单击 文件-选择坐标系 点-输入各点坐标数值7.2 3D扫描? 修改各点坐标值? 绘制截面图形 7.3 螺旋扫描 螺旋扫描是指特征截面沿着用户设置的螺旋线进行扫描。在建立特征的过程中,用户需定义螺旋线的节距、外轮廓线以及旋转方向。螺旋扫描特征一般用于建立弹簧、螺纹等。 7.3 螺旋扫描 操作步骤a 插入-螺旋扫描-伸出项b 建立螺旋扫描需要设置属性、轨迹、螺距等c 常数 可变数 穿过轴 轨迹法向 注意:先绘制螺旋穿过 右手定则 轴和旋转轴,然后绘制 螺旋截面。 左手定则 7.3 螺旋扫描常数可变数穿过轴轨迹法向右手定则左手定则 7.3 螺旋扫描 螺纹的生成也可用螺旋扫描完成生成步骤:a.利用拉伸命令生成圆柱特征b.单击插入-螺旋扫描-除料c.确定生成螺纹的属性,选择草绘平面(步骤与螺旋扫描相似)d.输入螺距,除料方向,完成螺纹。7.4 可变截面扫描 可变扫描是指一个可变化的剖面沿着指定 轨迹进行扫描。7.4 可变截面扫描 可变截面扫描可以利用一个剖面及多条轨迹线 来创建出一个“多轨迹”特征。 一个截面和三条轨迹线7.4 可变截面扫描 操作步骤:a.单击基准工具条 ,选择Front基准面为草绘平 面。b.绘制三条轨迹线,完成。C.单击基准工具条 ,并选取Right基准面为草 绘平面,绘制另外两条轨迹。7.4 可变截面扫描 操作步骤:d. 单击插入-可变截面扫描e. 选竖直底轨迹-按住CTRL选其他轨迹f. 在操控板上按 绘制截面7.4 可变截面扫描 注 意:用户所选的轨迹中,第一条称为“原点轨迹 线”,画面上会出现原点的标记,第二条及其 后的轨迹则为“额外轨迹线”,画面上会出现 依次链等的标记。 原点轨迹的作用就是在扫描的过程中,剖面原 点永远落在此轨迹上。7.4 可变截面扫描 举例:一条直线绕圆弧做扫描,而扫描过程中, 直线的高度呈正旋曲线的变化。1 绘制直径为12与直径为10的曲线2 插入-可变截面扫描-选12和10的圆弧3 绘直线 -绘两条中心线一条直线7.4 可变截面扫描 4 工具-关系-输入关系式-ok可变截面扫描示例1 一 、使用关系式搭配trajpar参数控制截面变化 在截面中设置关系 sd3=sin (trajpar*360)+1.5(trajpar是从0~1的一个变量,在扫描的起始点为0,结 束点的地方为1。)可变截面扫描示例1 操 作步骤: 1 用 草绘工具绘制一条直线作为轨迹 2 插入-变截面扫描-选择轨迹 3 草绘截面可变截面扫描示例1 4 工具-关系-输入截面高度关系 sd3=s 关 键 词: 计算机辅助设计三维应用-6零件建模技术(高级) ppt、pptx格式 免费阅读 下载 天天文库
