1.Reflector概述

Reflector从kube-apiserver中list&watch资源对象，然后将对象的变化包装成Delta并将其丢到DeltaFIFO中。简单点来说，就是将Etcd 的对象及其变化反射到DeltaFIFO中。

Reflector首先通过List操作获取全量的资源对象数据，调用DeltaFIFO的Replace方法全量插入DeltaFIFO，然后后续通过Watch操作根据资源对象的变化类型相应的调用DeltaFIFO的Add、Update、Delete方法，将对象及其变化插入到DeltaFIFO中。

Reflector的健壮性处理机制

Reflector有健壮性处理机制，用于处理与apiserver断连后重新进行List&Watch的场景。也是因为有这样的健壮性处理机制，所以我们一般不去直接使用客户端的Watch方法来处理自己的业务逻辑，而是使用informers。

Reflector核心操作

Reflector的两个核心操作：
（1）List&Watch；
（2）将对象的变化包装成Delta然后扔进DeltaFIFO。

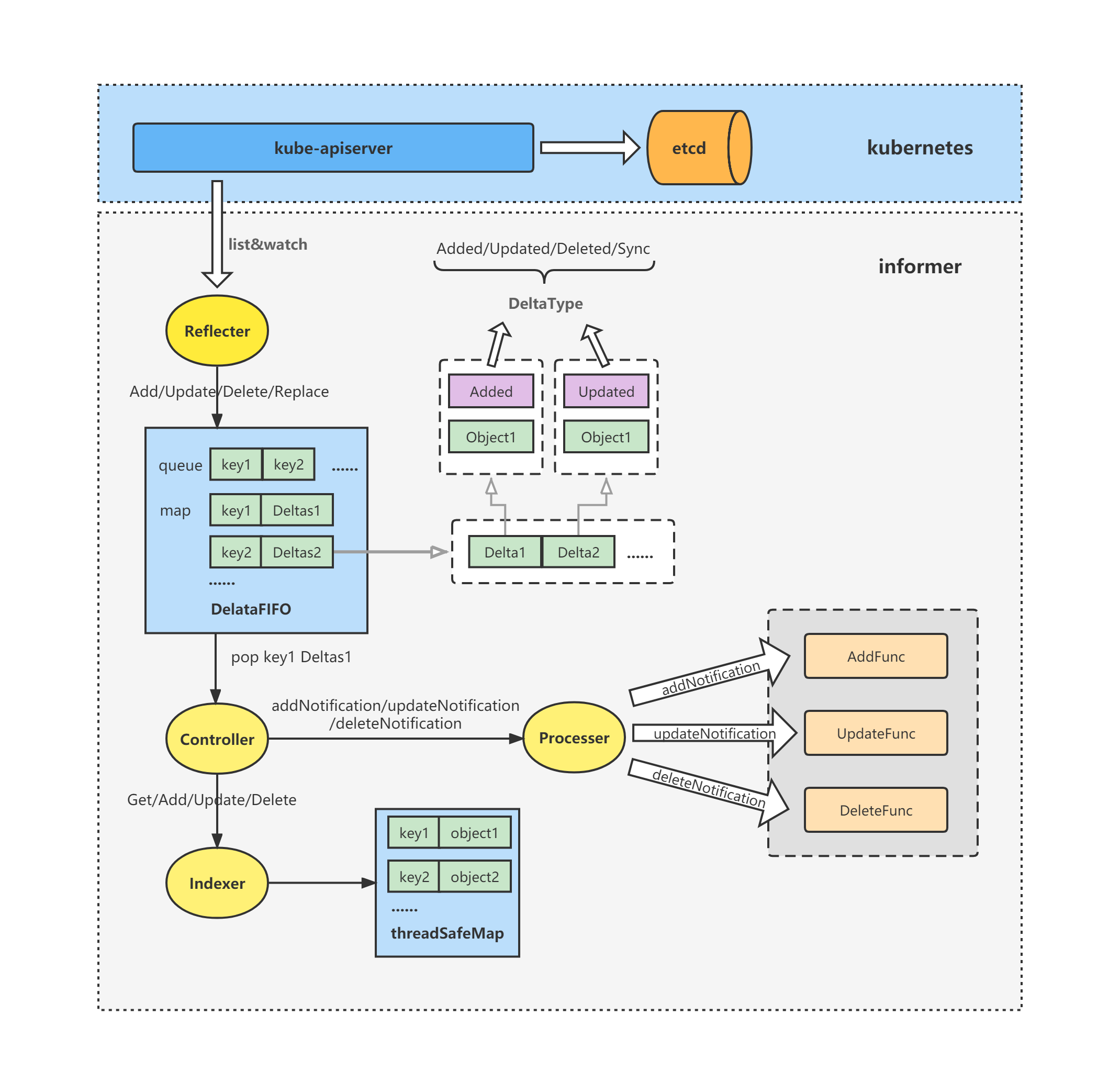

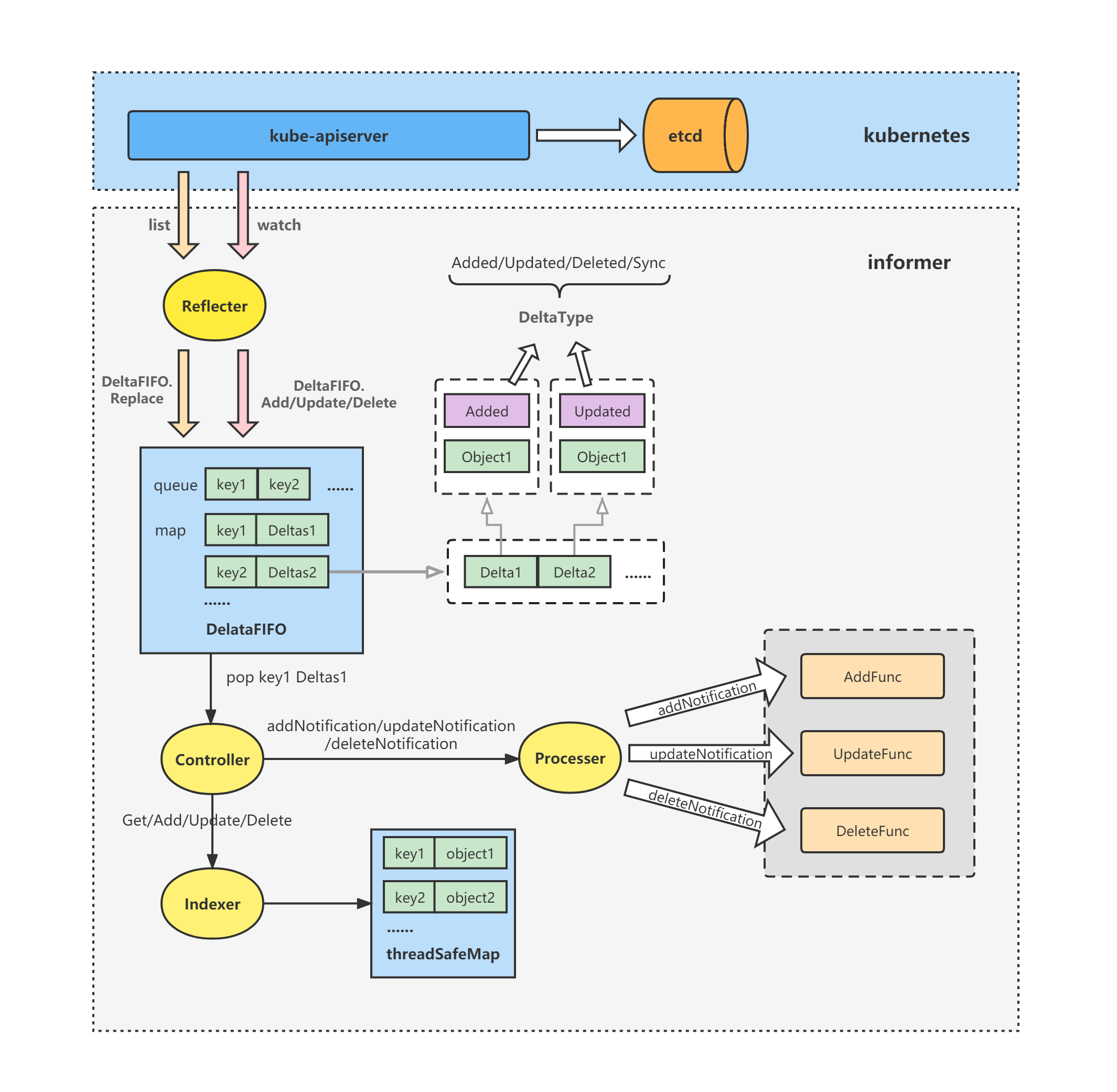

informer概要架构图

通过下面这个informer的概要架构图，可以大概看到Reflector在整个informer中所处的位置及其作用。

2.Reflector初始化与启动分析

2.1 Reflector结构体

先来看到Reflector结构体，这里重点看到以下属性：
（1）expectedType：放到Store中（即DeltaFIFO中）的对象类型；
（2）store：store会赋值为DeltaFIFO，具体可以看之前的informer初始化与启动分析即可得知，这里不再展开分析；
（3）listerWatcher：存放list方法和watch方法的ListerWatcher interface实现；

// k8s.io/client-go/tools/cache/reflector.go
type Reflector struct {
	// name identifies this reflector. By default it will be a file:line if possible.
	name string

	// The name of the type we expect to place in the store. The name
	// will be the stringification of expectedGVK if provided, and the
	// stringification of expectedType otherwise. It is for display
	// only, and should not be used for parsing or comparison.
	expectedTypeName string
	// The type of object we expect to place in the store.
	expectedType reflect.Type
	// The GVK of the object we expect to place in the store if unstructured.
	expectedGVK *schema.GroupVersionKind
	// The destination to sync up with the watch source
	store Store
	// listerWatcher is used to perform lists and watches.
	listerWatcher ListerWatcher
	// period controls timing between one watch ending and
	// the beginning of the next one.
	period       time.Duration
	resyncPeriod time.Duration
	ShouldResync func() bool
	// clock allows tests to manipulate time
	clock clock.Clock
	// lastSyncResourceVersion is the resource version token last
	// observed when doing a sync with the underlying store
	// it is thread safe, but not synchronized with the underlying store
	lastSyncResourceVersion string
	// lastSyncResourceVersionMutex guards read/write access to lastSyncResourceVersion
	lastSyncResourceVersionMutex sync.RWMutex
	// WatchListPageSize is the requested chunk size of initial and resync watch lists.
	// Defaults to pager.PageSize.
	WatchListPageSize int64
}

2.2 Reflector初始化-NewReflector

NewReflector为Reflector的初始化方法，返回一个Reflector结构体，这里主要看到初始化Reflector的时候，需要传入ListerWatcher interface的实现。

// k8s.io/client-go/tools/cache/reflector.go
func NewReflector(lw ListerWatcher, expectedType interface{}, store Store, resyncPeriod time.Duration) *Reflector {
	return NewNamedReflector(naming.GetNameFromCallsite(internalPackages...), lw, expectedType, store, resyncPeriod)
}

// NewNamedReflector same as NewReflector, but with a specified name for logging
func NewNamedReflector(name string, lw ListerWatcher, expectedType interface{}, store Store, resyncPeriod time.Duration) *Reflector {
	r := &Reflector{
		name:          name,
		listerWatcher: lw,
		store:         store,
		period:        time.Second,
		resyncPeriod:  resyncPeriod,
		clock:         &clock.RealClock{},
	}
	r.setExpectedType(expectedType)
	return r
}

2.3 ListerWatcher interface

ListerWatcher interface定义了Reflector应该拥有的最核心的两个方法，即List与Watch，用于全量获取资源对象以及监控资源对象的变化。关于List与Watch什么时候会被调用，怎么被调用，在后续分析Reflector核心处理方法的时候会详细做分析。

// k8s.io/client-go/tools/cache/listwatch.go
type Lister interface {
	// List should return a list type object; the Items field will be extracted, and the
	// ResourceVersion field will be used to start the watch in the right place.
	List(options metav1.ListOptions) (runtime.Object, error)
}

type Watcher interface {
	// Watch should begin a watch at the specified version.
	Watch(options metav1.ListOptions) (watch.Interface, error)
}

type ListerWatcher interface {
	Lister
	Watcher
}

2.4 ListWatch struct

继续看到ListWatch struct，其实现了ListerWatcher interface。

// k8s.io/client-go/tools/cache/listwatch.go
type ListFunc func(options metav1.ListOptions) (runtime.Object, error)

type WatchFunc func(options metav1.ListOptions) (watch.Interface, error)

type ListWatch struct {
	ListFunc  ListFunc
	WatchFunc WatchFunc
	// DisableChunking requests no chunking for this list watcher.
	DisableChunking bool
}

ListWatch的初始化

再来看到ListWatch struct初始化的一个例子。在NewDeploymentInformer初始化Deployment对象的informer中，会初始化ListWatch struct并定义其ListFunc与WatchFunc，可以看到ListFunc与WatchFunc即为其资源对象客户端的List与Watch方法。

// staging/src/k8s.io/client-go/informers/apps/v1beta1/deployment.go
func NewDeploymentInformer(client kubernetes.Interface, namespace string, resyncPeriod time.Duration, indexers cache.Indexers) cache.SharedIndexInformer {
	return NewFilteredDeploymentInformer(client, namespace, resyncPeriod, indexers, nil)
}

func NewFilteredDeploymentInformer(client kubernetes.Interface, namespace string, resyncPeriod time.Duration, indexers cache.Indexers, tweakListOptions internalinterfaces.TweakListOptionsFunc) cache.SharedIndexInformer {
	return cache.NewSharedIndexInformer(
		&cache.ListWatch{
			ListFunc: func(options v1.ListOptions) (runtime.Object, error) {
				if tweakListOptions != nil {
					tweakListOptions(&options)
				}
				return client.AppsV1beta1().Deployments(namespace).List(options)
			},
			WatchFunc: func(options v1.ListOptions) (watch.Interface, error) {
				if tweakListOptions != nil {
					tweakListOptions(&options)
				}
				return client.AppsV1beta1().Deployments(namespace).Watch(options)
			},
		},
		&appsv1beta1.Deployment{},
		resyncPeriod,
		indexers,
	)
}

2.5 Reflector启动入口-Run

最后来看到Reflector的启动入口Run方法，其主要是循环调用r.ListAndWatch，该方法是Reflector的核心处理方法，后面会详细进行分析。另外，也可以看到Reflector有健壮性处理机制，即循环调用r.ListAndWatch方法，用于处理与apiserver断连后重新进行List&Watch的场景。也是因为有这样的健壮性处理机制，所以我们一般不去直接使用客户端的Watch方法来处理自己的业务逻辑，而是使用informers。

// k8s.io/client-go/tools/cache/reflector.go
func (r *Reflector) Run(stopCh <-chan struct{}) {
	klog.V(3).Infof("Starting reflector %v (%s) from %s", r.expectedTypeName, r.resyncPeriod, r.name)
	wait.Until(func() {
		if err := r.ListAndWatch(stopCh); err != nil {
			utilruntime.HandleError(err)
		}
	}, r.period, stopCh)
}

3.Reflector核心处理方法分析

分析完了初始化与启动后，现在来看到Reflector的核心处理方法ListAndWatch。

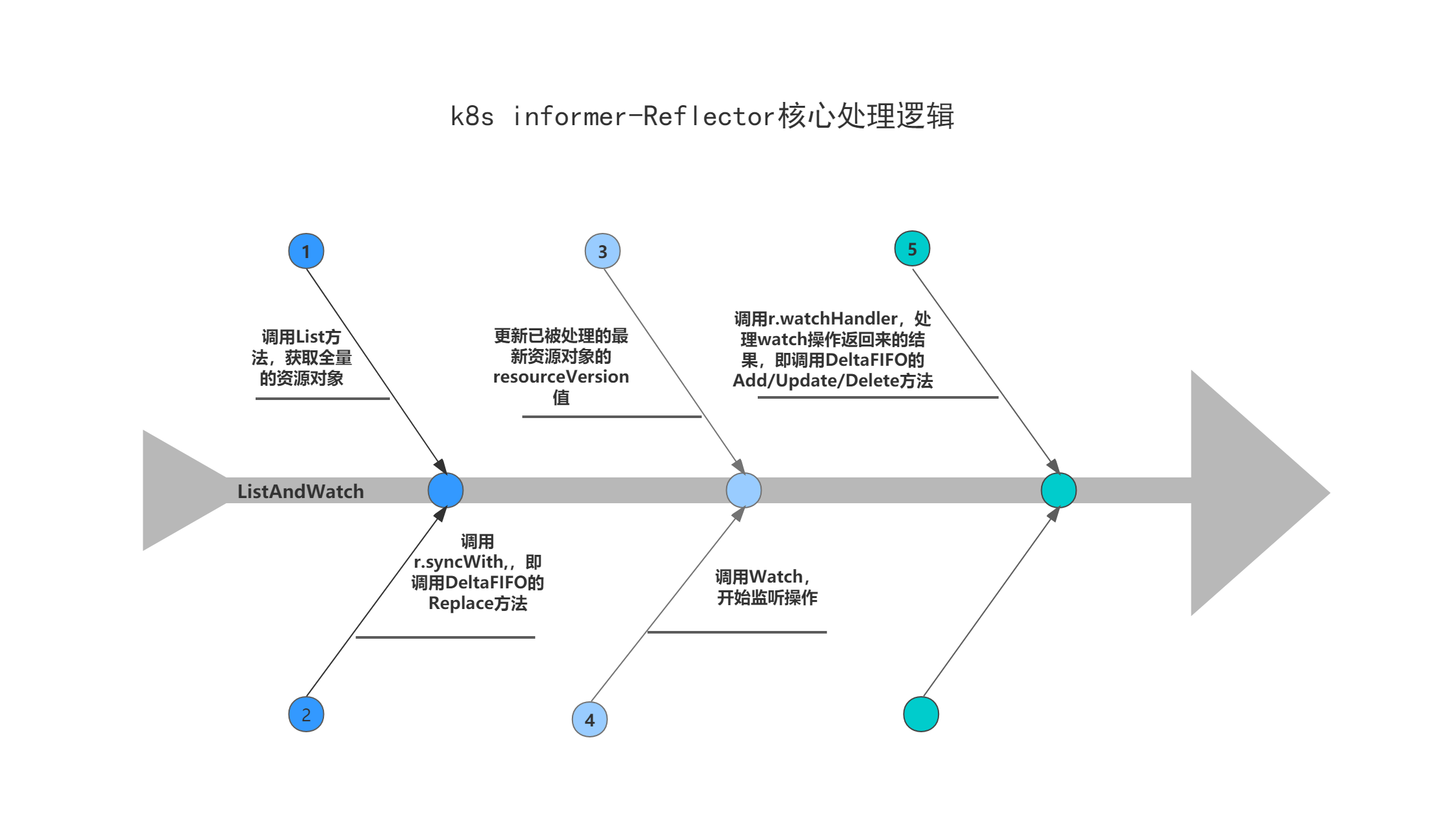

ListAndWatch

ListAndWatch的主要逻辑分为三大块：

A.List操作（只执行一次）：
（1）设置ListOptions，将ResourceVersion设置为“0”；
（2）调用r.listerWatcher.List方法，执行list操作，即获取全量的资源对象；
（3）根据list回来的资源对象，获取最新的resourceVersion；
（4）资源转换，将list操作获取回来的结果转换为[]runtime.Object结构；
（5）调用r.syncWith，根据list回来转换后的结果去替换store里的items；
（6）调用r.setLastSyncResourceVersion，为Reflector更新已被处理的最新资源对象的resourceVersion值；

B.Resync操作（异步循环执行）；
（1）判断是否需要执行Resync操作，即重新同步；
（2）需要则调用r.store.Resync操作后端store做处理；

C.Watch操作（循环执行）：
（1）stopCh处理，判断是否需要退出循环；
（2）设置ListOptions，设置resourceVersion为最新的resourceVersion，即从list回来的最新resourceVersion开始执行watch操作；
（3）调用r.listerWatcher.Watch，开始监听操作；
（4）watch监听操作的错误返回处理；
（5）调用r.watchHandler，处理watch操作返回来的结果，操作后端store，新增、更新或删除items；

// k8s.io/client-go/tools/cache/reflector.go
func (r *Reflector) ListAndWatch(stopCh <-chan struct{}) error {
	klog.V(3).Infof("Listing and watching %v from %s", r.expectedTypeName, r.name)
	var resourceVersion string

    // A.List操作（只执行一次）
    // （1）设置ListOptions，将ResourceVersion设置为“0”
	// Explicitly set "0" as resource version - it's fine for the List()
	// to be served from cache and potentially be delayed relative to
	// etcd contents. Reflector framework will catch up via Watch() eventually.
	options := metav1.ListOptions{ResourceVersion: "0"}

	if err := func() error {
		initTrace := trace.New("Reflector ListAndWatch", trace.Field{"name", r.name})
		defer initTrace.LogIfLong(10 * time.Second)
		var list runtime.Object
		var err error
		listCh := make(chan struct{}, 1)
		panicCh := make(chan interface{}, 1)
		//（2）调用r.listerWatcher.List方法，执行list操作，即获取全量的资源对象
		go func() {
			defer func() {
				if r := recover(); r != nil {
					panicCh <- r
				}
			}()
			// Attempt to gather list in chunks, if supported by listerWatcher, if not, the first
			// list request will return the full response.
			pager := pager.New(pager.SimplePageFunc(func(opts metav1.ListOptions) (runtime.Object, error) {
				return r.listerWatcher.List(opts)
			}))
			if r.WatchListPageSize != 0 {
				pager.PageSize = r.WatchListPageSize
			}
			// Pager falls back to full list if paginated list calls fail due to an "Expired" error.
			list, err = pager.List(context.Background(), options)
			close(listCh)
		}()
		select {
		case <-stopCh:
			return nil
		case r := <-panicCh:
			panic(r)
		case <-listCh:
		}
		if err != nil {
			return fmt.Errorf("%s: Failed to list %v: %v", r.name, r.expectedTypeName, err)
		}
		initTrace.Step("Objects listed")
		listMetaInterface, err := meta.ListAccessor(list)
		if err != nil {
			return fmt.Errorf("%s: Unable to understand list result %#v: %v", r.name, list, err)
		}
		//（3）根据list回来的资源对象，获取最新的resourceVersion
		resourceVersion = listMetaInterface.GetResourceVersion()
		initTrace.Step("Resource version extracted")
		//（4）资源转换，将list操作获取回来的结果转换为```[]runtime.Object```结构
		items, err := meta.ExtractList(list)
		if err != nil {
			return fmt.Errorf("%s: Unable to understand list result %#v (%v)", r.name, list, err)
		}
		initTrace.Step("Objects extracted")
		//（5）调用r.syncWith，根据list回来转换后的结果去替换store里的items
		if err := r.syncWith(items, resourceVersion); err != nil {
			return fmt.Errorf("%s: Unable to sync list result: %v", r.name, err)
		}
		initTrace.Step("SyncWith done")
		//（6）调用r.setLastSyncResourceVersion，为Reflector更新已被处理的最新资源对象的resourceVersion值
		r.setLastSyncResourceVersion(resourceVersion)
		initTrace.Step("Resource version updated")
		return nil
	}(); err != nil {
		return err
	}

    // B.Resync操作（异步循环执行）
	resyncerrc := make(chan error, 1)
	cancelCh := make(chan struct{})
	defer close(cancelCh)
	go func() {
		resyncCh, cleanup := r.resyncChan()
		defer func() {
			cleanup() // Call the last one written into cleanup
		}()
		for {
			select {
			case <-resyncCh:
			case <-stopCh:
				return
			case <-cancelCh:
				return
			}
			//（1）判断是否需要执行Resync操作，即重新同步
			if r.ShouldResync == nil || r.ShouldResync() {
				klog.V(4).Infof("%s: forcing resync", r.name)
				//（2）需要则调用r.store.Resync操作后端store做处理
				if err := r.store.Resync(); err != nil {
					resyncerrc <- err
					return
				}
			}
			cleanup()
			resyncCh, cleanup = r.resyncChan()
		}
	}()

    // C.Watch操作（循环执行）
	for {
	    //（1）stopCh处理，判断是否需要退出循环
		// give the stopCh a chance to stop the loop, even in case of continue statements further down on errors
		select {
		case <-stopCh:
			return nil
		default:
		}

        //（2）设置ListOptions，设置resourceVersion为最新的resourceVersion，即从list回来的最新resourceVersion开始执行watch操作
		timeoutSeconds := int64(minWatchTimeout.Seconds() * (rand.Float64() + 1.0))
		options = metav1.ListOptions{
			ResourceVersion: resourceVersion,
			// We want to avoid situations of hanging watchers. Stop any wachers that do not
			// receive any events within the timeout window.
			TimeoutSeconds: &timeoutSeconds,
			// To reduce load on kube-apiserver on watch restarts, you may enable watch bookmarks.
			// Reflector doesn't assume bookmarks are returned at all (if the server do not support
			// watch bookmarks, it will ignore this field).
			AllowWatchBookmarks: true,
		}

        //（3）调用r.listerWatcher.Watch，开始监听操作
		w, err := r.listerWatcher.Watch(options)
		//（4）watch监听操作的错误返回处理
		if err != nil {
			switch err {
			case io.EOF:
				// watch closed normally
			case io.ErrUnexpectedEOF:
				klog.V(1).Infof("%s: Watch for %v closed with unexpected EOF: %v", r.name, r.expectedTypeName, err)
			default:
				utilruntime.HandleError(fmt.Errorf("%s: Failed to watch %v: %v", r.name, r.expectedTypeName, err))
			}
			// If this is "connection refused" error, it means that most likely apiserver is not responsive.
			// It doesn't make sense to re-list all objects because most likely we will be able to restart
			// watch where we ended.
			// If that's the case wait and resend watch request.
			if utilnet.IsConnectionRefused(err) {
				time.Sleep(time.Second)
				continue
			}
			return nil
		}

        //（5）调用r.watchHandler，处理watch操作返回来的结果，操作后端store，新增、更新或删除items
		if err := r.watchHandler(w, &resourceVersion, resyncerrc, stopCh); err != nil {
			if err != errorStopRequested {
				switch {
				case apierrs.IsResourceExpired(err):
					klog.V(4).Infof("%s: watch of %v ended with: %v", r.name, r.expectedTypeName, err)
				default:
					klog.Warningf("%s: watch of %v ended with: %v", r.name, r.expectedTypeName, err)
				}
			}
			return nil
		}
	}
}

关于List操作时设置的ListOptions

这里主要讲一下ListOptions中的ResourceVersion属性的作用。

上述讲到的Reflector中，list操作时将 resourceVersion 设置了为“0”，此时返回的数据是apiserver cache中的，并非直接读取 etcd 而来，而apiserver cache中的数据可能会因网络或其他原因导致与etcd中的数据不同。

list操作时，resourceVersion 有三种设置方法：
（1）第一种：不设置，此时会从直接从etcd中读取，此时数据是最新的；
（2）第二种：设置为“0”，此时从apiserver cache中获取；
（3）第三种：设置为指定的resourceVersion，获取resourceVersion大于指定版本的所有资源对象。

详细参考：https://kubernetes.io/zh/docs/reference/using-api/api-concepts/#resource-versions

3.1 r.syncWith

r.syncWith方法主要是调用r.store.Replace方法，即根据list的结果去替换store里的items，具体关于r.store.Replace方法的分析，在后续对DeltaFIFO进行分析时再做具体的分析。

// k8s.io/client-go/tools/cache/reflector.go
func (r *Reflector) syncWith(items []runtime.Object, resourceVersion string) error {
	found := make([]interface{}, 0, len(items))
	for _, item := range items {
		found = append(found, item)
	}
	return r.store.Replace(found, resourceVersion)
}

3.2 r.setLastSyncResourceVersion

lastSyncResourceVersion属性为Reflector struct的一个属性，用于存储已被Reflector处理的最新资源对象的ResourceVersion，r.setLastSyncResourceVersion方法用于更新该值。

// k8s.io/client-go/tools/cache/reflector.go
func (r *Reflector) setLastSyncResourceVersion(v string) {
	r.lastSyncResourceVersionMutex.Lock()
	defer r.lastSyncResourceVersionMutex.Unlock()
	r.lastSyncResourceVersion = v
}

type Reflector struct {
    ...
    lastSyncResourceVersion string
    ...
}

3.3 r.watchHandler

r.watchHandler主要是处理watch操作返回来的结果，其主要逻辑为循环做以下操作，直至event事件处理完毕：
（1）从watch操作返回来的结果中获取event事件；
（2）event事件相关错误处理；
（3）获得当前watch到资源的ResourceVersion；
（4）区分watch.Added、watch.Modified、watch.Deleted三种类型的event事件，分别调用r.store.Add、r.store.Update、r.store.Delete做处理，具体关于r.store.xxx的方法分析，在后续对DeltaFIFO进行分析时再做具体的分析；
（5）调用r.setLastSyncResourceVersion，为Reflector更新已被处理的最新资源对象的resourceVersion值；

// k8s.io/client-go/tools/cache/reflector.go
// watchHandler watches w and keeps *resourceVersion up to date.
func (r *Reflector) watchHandler(w watch.Interface, resourceVersion *string, errc chan error, stopCh <-chan struct{}) error {
	start := r.clock.Now()
	eventCount := 0

	// Stopping the watcher should be idempotent and if we return from this function there's no way
	// we're coming back in with the same watch interface.
	defer w.Stop()

loop:
	for {
		select {
		case <-stopCh:
			return errorStopRequested
		case err := <-errc:
			return err
		// （1）从watch操作返回来的结果中获取event事件
		case event, ok := <-w.ResultChan():
		    // （2）event事件相关错误处理
			if !ok {
				break loop
			}
			if event.Type == watch.Error {
				return apierrs.FromObject(event.Object)
			}
			if r.expectedType != nil {
				if e, a := r.expectedType, reflect.TypeOf(event.Object); e != a {
					utilruntime.HandleError(fmt.Errorf("%s: expected type %v, but watch event object had type %v", r.name, e, a))
					continue
				}
			}
			if r.expectedGVK != nil {
				if e, a := *r.expectedGVK, event.Object.GetObjectKind().GroupVersionKind(); e != a {
					utilruntime.HandleError(fmt.Errorf("%s: expected gvk %v, but watch event object had gvk %v", r.name, e, a))
					continue
				}
			}
			// （3）获得当前watch到资源的ResourceVersion
			meta, err := meta.Accessor(event.Object)
			if err != nil {
				utilruntime.HandleError(fmt.Errorf("%s: unable to understand watch event %#v", r.name, event))
				continue
			}
			newResourceVersion := meta.GetResourceVersion()
			// （4）区分watch.Added、watch.Modified、watch.Deleted三种类型的event事件，分别调用r.store.Add、r.store.Update、r.store.Delete做处理
			switch event.Type {
			case watch.Added:
				err := r.store.Add(event.Object)
				if err != nil {
					utilruntime.HandleError(fmt.Errorf("%s: unable to add watch event object (%#v) to store: %v", r.name, event.Object, err))
				}
			case watch.Modified:
				err := r.store.Update(event.Object)
				if err != nil {
					utilruntime.HandleError(fmt.Errorf("%s: unable to update watch event object (%#v) to store: %v", r.name, event.Object, err))
				}
			case watch.Deleted:
				// TODO: Will any consumers need access to the "last known
				// state", which is passed in event.Object? If so, may need
				// to change this.
				err := r.store.Delete(event.Object)
				if err != nil {
					utilruntime.HandleError(fmt.Errorf("%s: unable to delete watch event object (%#v) from store: %v", r.name, event.Object, err))
				}
			case watch.Bookmark:
				// A `Bookmark` means watch has synced here, just update the resourceVersion
			default:
				utilruntime.HandleError(fmt.Errorf("%s: unable to understand watch event %#v", r.name, event))
			}
			// （5）调用r.setLastSyncResourceVersion，为Reflector更新已被处理的最新资源对象的resourceVersion值
			*resourceVersion = newResourceVersion
			r.setLastSyncResourceVersion(newResourceVersion)
			eventCount++
		}
	}

	watchDuration := r.clock.Since(start)
	if watchDuration < 1*time.Second && eventCount == 0 {
		return fmt.Errorf("very short watch: %s: Unexpected watch close - watch lasted less than a second and no items received", r.name)
	}
	klog.V(4).Infof("%s: Watch close - %v total %v items received", r.name, r.expectedTypeName, eventCount)
	return nil
}

至此Reflector的分析就结束了，最后来总结一下。

总结

Reflector核心处理逻辑

先来用一幅图来总结一下Reflector核心处理逻辑。

informer架构中的Reflector

下面这个架构图相比文章开头的informer的概要架构图，将Refletor部分详细分解了，也顺带回忆一下Reflector在informer架构中的主要作用：
（1）Reflector首先通过List操作获取全量的资源对象数据，调用DeltaFIFO的Replace方法全量插入DeltaFIFO；
（2）然后后续通过Watch操作根据资源对象的变化类型相应的调用DeltaFIFO的Add、Update、Delete方法，将对象及其变化插入到DeltaFIFO中。

在对informer中的Reflector分析完之后，接下来将分析informer中的DeltaFIFO。

最后

以上就是冷静砖头为你收集整理的k8s client-go源码分析 informer源码分析(3)-Reflector源码分析的全部内容，希望文章能够帮你解决k8s client-go源码分析 informer源码分析(3)-Reflector源码分析所遇到的程序开发问题。

如果觉得靠谱客网站的内容还不错，欢迎将靠谱客网站推荐给程序员好友。
