概述
CAD二维软件，是工科类、机械类、建筑类不可缺少的制图软件。作为入门学者，只要积极进行学习练习，很快就能独自完成二维图纸绘制。

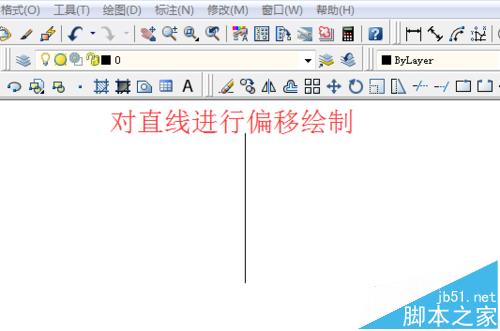

1、我们经常将偏移命令使用在一个对象的多次重复绘制。以直线的偏移进行介绍，如下图

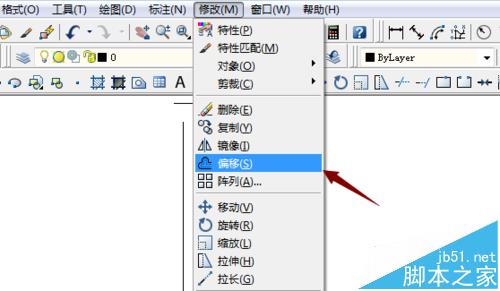

2、在CAD操作界面菜单栏找到修改命令，左击鼠标点击修改，选择偏移命令
3、点击偏移命令，弹出指定偏移距离对话框。
4、输入要偏移的距离，例如偏移距离输入50，之后按回车键，弹出选择偏移对象对话框
5、点击偏移对象直线，之后弹出要往哪一侧偏移对话框
6、点击直线左侧，直线会向左侧偏移；点击直线右侧，直线会向右侧偏移
7、假如向右侧偏移之后，完成了一次偏移，但是上图对话框，还存在选择偏移对象的对话框，说明可以继续进行偏移，直到你需要偏移的直线数，按ESC退出偏移命令。
注意事项：
会了直线的偏移之后，其他类的图形偏移按类似步骤进行偏移即可。
