概述

实验环境：华为eNSP

实验目的：ospf全网通

交换机vrrp实现主备

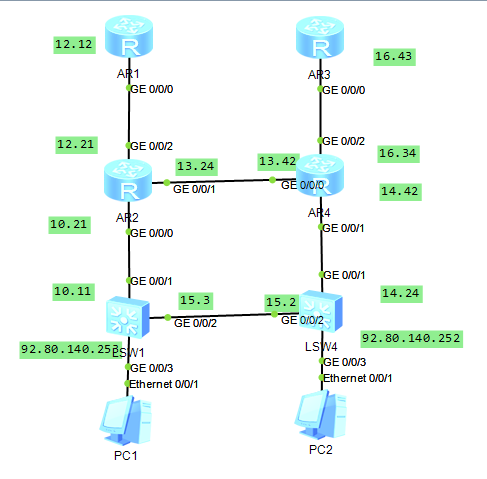

地址规划：路由和交换是

192.168.10

192.168.12

192.168.13

192.168.14

192.168.15

192.168.16

pc 1 92.80.140.11

pc 2 92.80.140.12

1. S2 S1 R1 R3 R2 R4 都启ospf协议,
ospf 100
area 38
network 直连网段的IP

R2 ospf 100

area 38

network 192.168. 10.0 0.0.0.255 宣告直连网段

network 192.168.13.0 0.0.0.255 宣告直连网段

network 192.168.12.0 0.0.0.255 宣告直连网段
2. 但是只有R1R2R3R4的是通的，三层交换S1 的ospf和S2的ospf不通
int g0/0/0
ospf network p2p 设置网络类型。交换和路由器的所有ospf 接口全部ospf接口设置为p2p后，全网互通
ospf cost 暂时不用设置

3.交换机的配置

sys

interface GigabitEthernet0/0/1 进入接口

port link-type access 设置接口类型

port default vlan 801 接口属于801

vlan 801 创建vlan
vlanif 801 创建虚拟wlan
int vlanif 801 进入虚拟vlan
IPaddress 192.168.10.11 32
S1g0/0/1接口启虚拟vlanif801，acess模式
interface GigabitEthernet0/0/1
port link-type access
port default vlan 801

S1g0/0/2接口启虚拟vlanif20，trunk模式
interface GigabitEthernet0/0/2
port link-type trunk
port trunk allow-pass vlan 20 100

S1g0/0/3接口启虚拟vlanif100，acess模式
interface GigabitEthernet0/0/3
port link-type access
port default vlan 100

S2g0/0/1接口启虚拟vlanif802 acess模式
interface GigabitEthernet0/0/1
port link-type access
port default vlan 802
S2g0/0/2接口启虚拟vlanif20，trunk模式
interface GigabitEthernet0/0/2
port link-type trunk
port trunk allow-pass vlan 100
S2g0/0/3接口启虚拟vlanif100，acess模式

所有的网络都会通了，全网通。

配置vrrp
S1g0/0/3接口启虚拟vlanif100，acess模式
interface Vlanif100
ip address 92.80.140.253 255.255.255.0
vrrp vrid 1 virtual-ip 92.80.140.254 设置vrrp的vrid和virtual-ip（为pc机的网关地址）
vrrp vrid 1 priority 120 设置接口参与vrid为1时进行master选举的优先级（默认是100）
ospf cost 30
ospf network-type p2p

S2g0/0/3接口启虚拟vlanif100，acess模式
interface Vlanif100
ip address 92.80.140.252 255.255.255.0 设置vrrp的vrid和virtual-ip（为pc机的网关地址）
vrrp vrid 1 virtual-ip 92.80.140.254 设置接口参与vrid为1时进行master选举的优先级（默认是100）
vrrp vrid 1 priority 120
ospf cost 30
ospf network-type p2p

S1g0/0/2接口启虚拟vlanif20，trunk模式
port trunk allow-pass vlan 20 100 没有加VLAN100的时候是全网是不通的，添加运行100通过全网通。

把pc1的网关由之前的pc192.80.140.253 改为pc192.80.140.254
把pc2的网关由之前的pc192.80.140.252 改为pc192.80.140.254

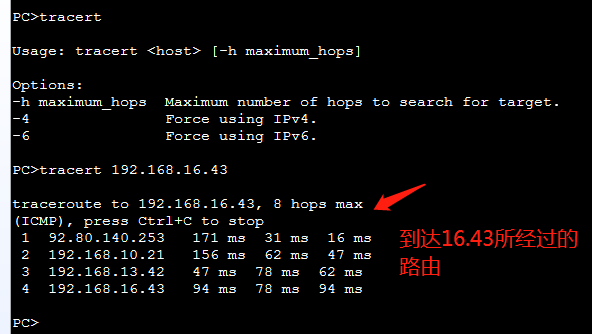

通过taracert 来看经过的路由器路径。 ctrl+c可以退出
dis vrrp brif 查看虚拟路由网关的主备关系。

常用命令：

1.tracert 退出ctrl+c

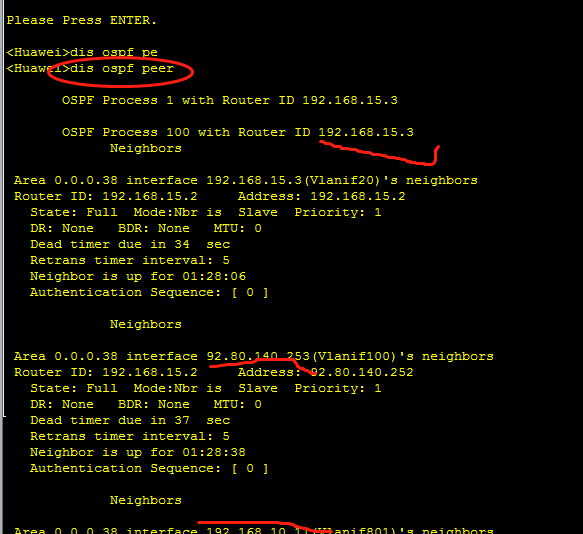

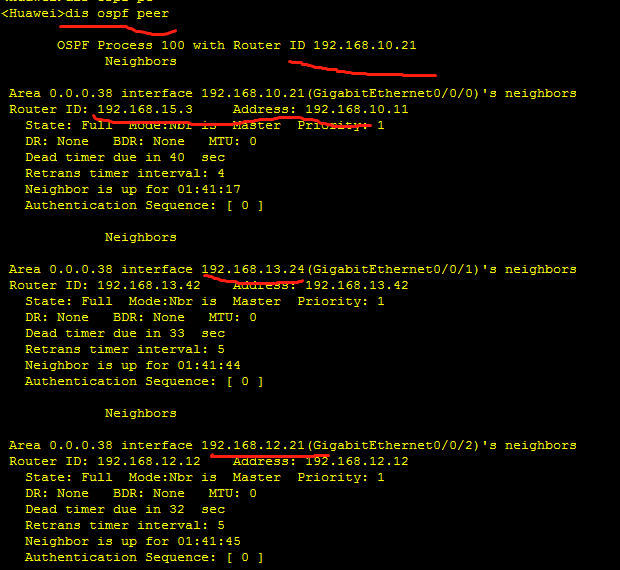

2.dis ospf peer

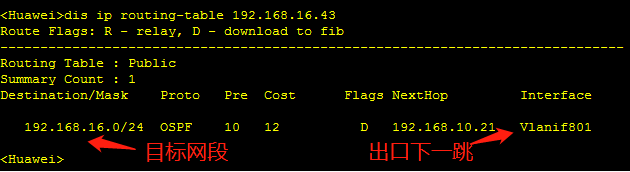

3.dis routing-table 192.168.16.43

4.dis ospf peer

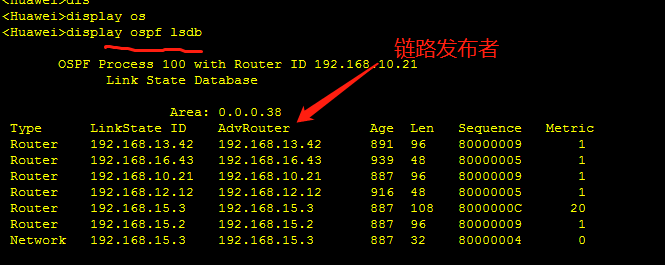

5,链路数据库

6.dis ospf routing

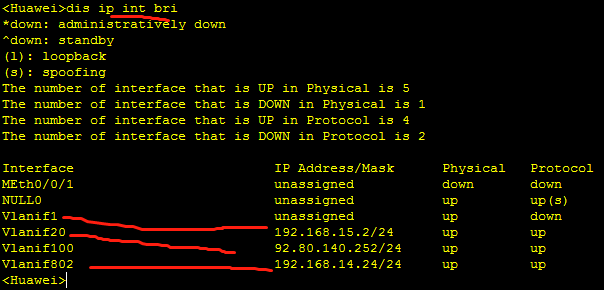

7，dis ip int brif 显示借口ip

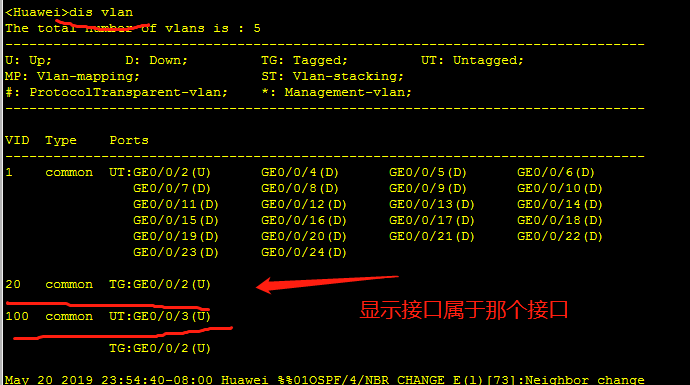

8.dis vlan 显示接口属于那vlan

9，常用命令

1.vlan
交换机先要配置接口类型，再把接口划入vlan，然后进入vianif配置IP地址

设置借口模式
port link-type trunk 设置为trunk模式
port trunk allow-pass vlan all 允所有的VLAN通过
port trunk allow-pass vlan 801 100 允许这两个VLAN通过

undo port link-type trunk 删除接口类型

2.创建虚拟VLAN添加地址
vlan 2 创建vlan
vlanif 2 创建虚拟wlan
int vlanif 2 进入虚拟vlan
IPaddress 21.12.22.1 32 虚拟vlan加IP
ruter id 1.1.1.1 全网路由唯一标识。一般把loopbackIP作为id，
ospf 100 进入ospf进程
area 38 进入区域
network 21.124.12.11 0.0.0.0 接口启用ospf宣告网段，本地之路出端口的IP加反码
reset ospf 100 重新陪地址后，重启ospf才有效

ospf dr-priority 设置ospf的优先级

dis ospf interface GigabitEthernet 0/0/0 显示ospf下一条借口

quit
int g 0/0/0 进入接口，
ospf network p2p 设置ospf为点到点，不需要选DR BDR速度快
ospf cost 10 设置ospf的开销，用于选路
dis this 查看这个接口的所有配置，
dis IP routing-table 21.12.12.2 查看经过的路由
dis ospf pe 查看令居
dis ospf brif 查看ospf借口，DR BDR
dis ip routing table 查看所有的路由信息
3.删除三层接口
[Huawei]interface Vlanif 801
[Huawei-Vlanif801]quit
[Huawei]undo interface Vlanif 801

先删除三层接口 undo interface-vlan 500 才可删除二层vlan undo vlan 500
4.删除trunk口换acess口
undo port link-type
undo port trunk allow-pass vlan all //取消允许所有vlan通过
port trunk allow-pass vlan 1 //设置只允许缺省vlan（vlan 1）通过，现在就可以：port link-type access 了。
port default VLAN801

ospf 优先级是0不具备选举DR的权限，cost值 10 100 越小优先级越大，开销就越小
.vlan端口：是物理端口，通常我们通过配置access vlan 10 使某个物理接口属于vlan 10
vlan if ： interface vlan 是逻辑端口，通常这个接口地址作为vlan 下面用户的网关，
interface vlan 10
ip add 192.168.10.254 255.255.255.0
no shut

8. ip route-static 0.0.0.0 0.0.0.0. 211.124.121.5 默认路由指向互联区路由的接口地址211.124.121.5

ip route-static 92.80.101.0 255.255.255.0. 211.124.121.6 静态路由，指向目标网段加掩码，下一跳地址（即是互联所的路由出接口地址）
