前言
VRRP称之为虚拟路由器冗余协议，是用于解决局域网中配置静态网关出现单点失效现象的路由协议。本篇主要讲解vrrp+mstp在实际环境下的应用和配置，Vrrp跟堆叠一样，也是园区网重要的组网方式。。
一、拓扑图及拓扑说明
拓扑图
拓扑说明

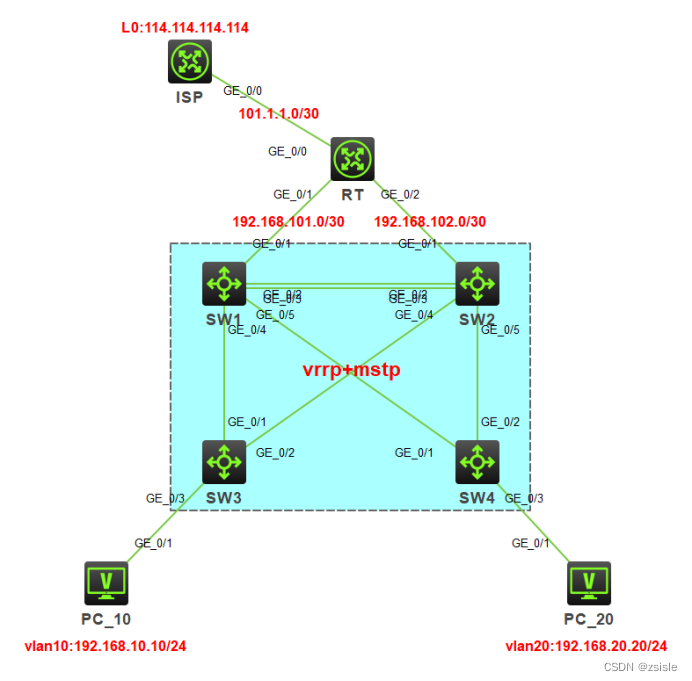

SW1和SW2为核心交换机，RT为出口路由，SW1和SW2之间用双线心跳线连接，SW3、SW4与SW1、SW2相连。
配置SW1和SW2的主备vrrp组，分别创建vrrp组10和组20使得Vlan10走SW1，vlan20走SW2；由于SW1、SW2、SW3和SW4之间存在环路，需要配置mstp实例来消除环路；配置上行链路故障检测及数据包源进源出。
二、配置步骤
接口IP及NAT配置，略过。
相关路由配置
在RT、SW1和SW2上跑通路由（这里可以配置静态或动态ospf）。
需要设置路径开销值使得访问外网114.114.114.114的数据包原路回包（
