远程管理之VNC

远程管理的基本概念

①RDP(remote desktop protocol)协议　　远程桌面协议，我们常用的windows操作系统就是的远程桌面管理就是基于该协议的，更多有关RDP协议的可以查看百度百科 RDP

②telnet　　CLI界面下的远程管理工具，因为其历史非常悠久，几乎所有的操作系统都有该工具(telnet在传送数据时是通过明文传输的，没有加密，所以现在几乎都不会使用telnet来进行远程管理了)　　telnet

③SSH(Secure Shell)协议　　CLI界面下的远程管理工具，几乎所有的操作系统都有(区别于telnet，SSH在进行数据传送时会对数据进行加密，所以SSH是比较安全的协议)，几乎所有的类UNIX操作系统都是采用SSH来进行远程管理(Linux、BSD、Mac OS等)。　　SSH

④RFB(Remote FrameBuffer)协议　　图形化远程管理协议，VNC(Virtual Network Computing)就是基于该协议的，上面讲的SSH在类UNIX下是CLI界面常用的远程管理方式，那么在类UNIX操作系统中，同样存在图形化的远程管理工具，VNC就是类UNIX系统下常用的图形化远程管理工具  VNC



VNC概述

VNC (Virtual Network Computing)是虚拟网络计算机的缩写。VNC 是一款优秀的远程控制工具软件，由著名的 AT&T 的欧洲研究实验室开发的。VNC 是在基于 UNIX 和 Linux操作系统的免费的开源软件，远程控制能力强大，高效实用，其性能可以和 Windows 或 MAC 中的任何远程控制软件媲美。在 Linux 中，VNC 包括以下四个命令：vncserver，vncviewer，vncpasswd，和 vncconnect。大多数情况下只需要其中的两个命令：vncserver 和 vncviewer。目前，原来的AT&T版本已经不再使用，因为更多有重大改善的分支版本已经出现， 像是RealVNC， VNC tight 和UltraVNC。 Real VNC 是当前最活跃和强大的主流应用。

VNC原理

VNC系统由客户端，服务端和一个协议组成。VNC的服务端目的是分享其所运行机器的屏幕， 服务端被动的允许客户端控制它。 VNC客户端（或Viewer） 观察控制服务端，与服务端交互。 VNC 协议 Protocol (RFB)是一个简单的协议，传送服务端的原始图像到客户端（一个X,Y 位置上的正方形的点阵数据）， 客户端传送事件消息到服务端。

服务器发送小方块的帧缓存给客户端，在最简单的情况，VNC协议使用大量的带宽，因此各种各样的方法被发明出来减少通讯的开支，举例来说，有各种各样的编码方法来决定最有效率的方法来传送这些点阵方块）

协议允许客户端和服务端去协议哪种编码会被使用，最简单的编码，被大多数客户端和服务端所支持的是， 从左到右的像素扫描数据的原始编码， 当原始的满屏被发送后，只发送变化的方块区域。这种编码在幁间只有小部分屏幕变化的情况下工作的非常好（像是鼠标键在桌面移动的情况，或在光标处敲击文字），不过如果大量的像素同时变化带宽将会增加的非常高，像是拖动一个窗口或观看全屏录像。

VNC默认使用TCP端口5900至5906，而JAVA的VNC客户端使用5800至5806。一个服务端可以在5500口用“监听模式”连接一个客户端，使用监听模式的一个好处是服务端不需要设置防火墙。

UNIX上的VNC称为xvnc，同时扮演两种角色，对X窗口系统的应用程序来说它是X server，对于VNC客户端来说它是VNC服务器程序。



实验环境

     VNC服务端：

             操作系统：Red Hat Enterprise Linux Server release 5.7 (Tikanga)

             VNC 包括以下四个命令：vncserver，vncviewer，vncpasswd，和 vncconnect。

     VNC客户端：

             操作系统：Windows 7专业版  64位操作系统

 VNC安装配置

1、安装VNC包

[root@localhost /]# cd  /mnt/cdrom/Server

[root@localhost /]# rpm -ivh vnc-server-4.1.2-14.el5_6.6.x86_64.rpm

[root@localhost /]# rpm -ivh vnc-4.1.2-14.el5_6.6.x86_64.rpm

验证vnc-server包是否安装成功：

[root@localhost /]# rpm -qa vnc-server

vnc-server-4.1.2-14.el5_6.6

[root@localhost /]#yum install tigervnc-server  另外一种安装。

2、启动vncservers

如果此时不设置VNC用户密码，启动vncserver服务，则会报如下错误：root@localhost ~]# service vncserver start      Starting VNC server: 1:root [FAILED]

[root@localhost /]# vncpasswd          #设定当前用户root登录VNC的密码

 Password:

Verify:

[root@linuxidc ~]# vncserver           #每一次启动VNCSERVER   注意 ：多次使用这个命令就会启动多个端口，最终能启动多少个端口最终由配置文件的编号决定，假设你启动了5个端口，配置文件只写了2个，服务或服务器重启启动后只有2个。



New 'linuxidc.com:2 (root)' desktop is linuxidc.com:1     #访问VNC方式用户名:1  说明是5901

Starting applications specified in /root/.vnc/xstartup

Log file is /root/.vnc/linuxidc.com:1.log

[root@linuxidc ~]# ps -aux |grep vnc   #查看vnc进程

Warning: bad syntax, perhaps a bogus '-'? See /usr/share/doc/procps-3.2.7/FAQ

root      2514  0.1  0.8  47540  7432 pts/0    S    10:56   0:00 Xvnc :1 -desktop linuxidc.com:1 (root) -httpd /usr/share/vnc/classes -auth /root/.Xauthority -geometry 1024x768 -depth 16 -rfbwait 30000 -rfbauth /root/.vnc/passwd -rfbport 5901 -pn

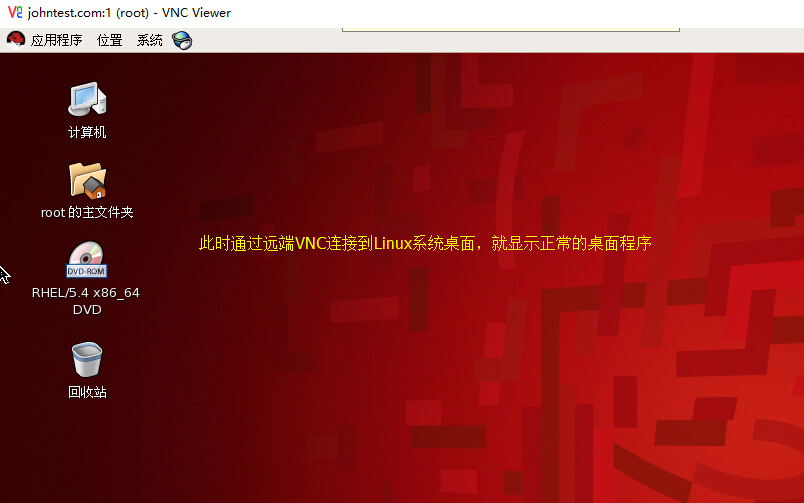

此时已经通过vnc远端登录了linux系统，但是此时的桌面只是简单的界面，如果需要启用gnome桌面

程序需要通过以下设置：

[root@linuxidc ~]# cd .vnc     #进入到vnc服务的文件夹进行配置启动脚本

[root@linuxidc .vnc]# ls

linuxidc.com:1.log  linuxidc.com:1.pid  linuxidc.com:2.log  linuxidc.com:2.pid  passwd  xstartup

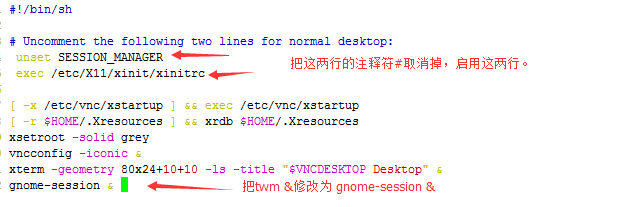

[root@linuxidc .vnc]# vim xstartup     #修改如下图



 修改设置完毕后，需重新启动系统，否则设置不会生效，或者把所有开启的VNC远端桌面进程，终止掉后再重新运行vncserver服务。



 先查看vnc服务运行了几个进程：

[root@linuxidc ~]# vncserver    #第二次启动vncserver ，启动了第二个端口  说明两个都是root启动的

[root@linuxidc ~]# ps -aux |grep vnc   #查看vnc进程

Warning: bad syntax, perhaps a bogus '-'? See /usr/share/doc/procps-3.2.7/FAQ

root      2514  0.1  0.8  47540  7432 pts/0    S    10:56   0:00 Xvnc :1 -desktop linuxidc.com:1 (root) -httpd /usr/share/vnc/classes -auth /root/.Xauthority -geometry 1024x768 -depth 16 -rfbwait 30000 -rfbauth /root/.vnc/passwd -rfbport 5901 -pn

root      2713  2.0  0.8  47544  7424 pts/0    S    10:58   0:00 Xvnc :2 -desktop linuxidc.com:2 (root) -httpd /usr/share/vnc/classes -auth /root/.Xauthority -geometry 1024x768 -depth 16 -rfbwait 30000 -rfbauth /root/.vnc/passwd -rfbport 5902



通过查看发现运行了2个vnc进程，需要终止这1 个vnc运行进程：

[root@linuxidc ~]# vncserver -kill :1  #关闭第一个vnc进程

Killing Xvnc process ID 2514

[root@linuxidc ~]# vncserver ：1    #重启启动vncserver

New 'linuxidc.com:1 (root)' desktop is linuxidc.com:1

Starting applications specified in /root/.vnc/xstartup

Log file is /root/.vnc/linuxidc.com:1.log



3、配置多个用户的vncservers文件   注意： 这个文件需要vncserver启动才能生成。

修改/etc/sysconfig/vncservers文件，将最后两行配置信息取消注释，添加系统账号。

# The VNCSERVERS variable is a list of display:user pairs.

VNCSERVERS="1:root  2：zzhz"#修改信息

VNCSERVERARGS[1]="-geometry 1024x768 -nolisten tcp -nohttpd "#修改信息

VNCSERVERARGS[2]="-geometry 1024x768 -nolisten tcp -nohttpd "    #修改信息

 说明：VNCSERVERS 是用来设定可以使用VNC的服务器账号，可以设定多个，例如上面root、etl，但是中间要用空格隔开。使用VNCVIEWER登录时,192.168.48.128:1表示是以root账号登录，以此类推。

关于参数配置说明：

1：-geometry 表示桌面分辨率，默认为1024x768，所以上面的1024x768也可以不写。

2：-nohttpd  表示不监听HTTP端口（58xx）。

3：-nolisten tcp 表示不监听TCP端口（60xx）

4：-localhost 只运行从本机访问。

5：AlwaysShared 默认只允许一个VNCVIEWER连接，此参数表示同一个显示端口允许多用户同时登录.

6：-depth  表示色深，参数有8,16,24,32.

7: SecurityTypes None 登录不需要密码认证VncAuth默认值,要密码认证。

4、设置另一账号VNC用户密码

[zzhz@localhost ~]$ vncserver   #启动zzhz账号的端口

[root@localhost /]# su - zzhz # 不同账号生成密码时，同时也生成一个文件xstartup文件。

[zzhz@localhost ~]$ vncpasswd

Password:

Verify:

[root@localhost ~]# ps -aux | grep vnc       最终能启动多少个端口最终由配置文件的编号决定
root      2514  0.1  0.8  47540  7432 pts/0    S    10:56   0:00 Xvnc :1 -desktop linuxidc.com:1 (root) -httpd /usr/share/vnc/classes -auth /root/.Xauthority -geometry 1024x768 -depth 16 -rfbwait 30000 -rfbauth /root/.vnc/passwd -rfbport 5901 -pn

root      2713  2.0  0.8  47544  7424 pts/0    S    10:58   0:00 Xvnc :2 -desktop linuxidc.com:2 (root) -httpd /usr/share/vnc/classes -auth /root/.Xauthority -geometry 1024x768 -depth 16 -rfbwait 30000 -rfbauth /root/.vnc/passwd -rfbport 5902

zzhz      5566  2.0  0.8  47544  7444 pts/0    S    10:58   0:00 Xvnc :3 -desktop -desktop linuxidc.com:3 (zzhz) -httpd /usr/share/vnc/classes -auth /home/zzhz/.Xauthority -geometry 1024x768 -depth 16 -rfbwait 30000 -rfbauth /home/zzhz/.vnc/passwd -rfbport 5902 -pn

[root@localhost ~]# netstat -tnlup | grep X

tcp 0 0 0.0.0.0:5901 0.0.0.0:* LISTEN 5515/Xvnc
tcp 0 0 0.0.0.0:5902 0.0.0.0:* LISTEN 5566/Xvnc
tcp 0 0 0.0.0.0:5903 0.0.0.0:* LISTEN 5566/Xvnc

5、启动vncserver服务

[root@localhost ~]# service vncserver start #重启后服务将自动关闭

[root@localhost ~]#chkconfig vncserver on  #开机自动启动服务

6、配置xstartup文件 （同上图上配置）

VNC会在用户根目录($HOME)下的".vnc"文件夹下生成一系列文件。其中passwd为vnc用户密码文件，由vncpasswd生成。其他的都由vnc初次启动时生成，xstartup为VNC客户端连接时启动的脚本。

[zzhz@localhost ~]$ vi /home/etl/.vnc/xstartup# 修改同上。

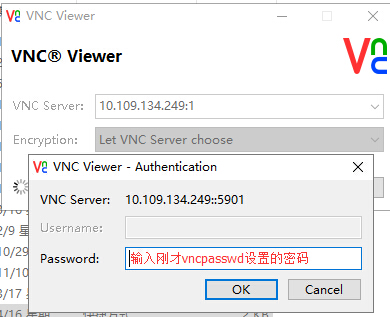

7、客户端连接服务器

关于VNC服务使用的端口号与桌面号相关，VNC使用TCP端口从5900开始，对应关系如下
桌面号为“1” ---- 端口号为5901
桌面号为“2” ---- 端口号为5902
桌面号为“3” ---- 端口号为5903





8、配置防火墙

如果你不配置防火墙，此时用VNC Viewer连接的话，一般会报："connect：Connection timed out(10060)"错误,如下所示：



[root@localhost ~]# iptables -I INPUT -p tcp --dport 5901 -j ACCEPT

[root@localhost ~]# iptables -I INPUT -p tcp --dport 5902 -j ACCEPT
