利用do文件方式进行modelsim仿真

例的工程是一个加法器，待测试功能模块是add.v，测试激励是tb_add.v，do文件是tb.do

下面直接附上主要步骤：

（1）首先新建文件夹，如sim_add，在该文件夹下再新建3个文件夹，分别是：sim、tb、src

sim：modelsim的工程文件存放，如tb.do

tb：测试激励文件存放，如tb_add.v

src：待测试的模块代码（*.v、仿真库文件.v、IP模块文件.v），如add.v

其中如果工程里带有IP的设计，则src文件夹里还需要仿真库文件和IP模块文件

接着编写do文件，存放在sim文件夹下，一般do文件都写些如下的操作：

vlib work
vmap work work

vlog -novopt -incr -work work "../tb/tb_add.v"
vlog -novopt -incr -work work "../src/add.v"

vsim -novopt work.tb_add

add wave -noupdate /tb_add/clk
add wave -noupdate /tb_add/rst_n
add wave -noupdate -hex /tb_add/a1
add wave -noupdate -hex /tb_add/a2
add wave -noupdate -hex /tb_add/out

run -all

以后进行通用时，需要修改的几句主要是以下几句：

编译相关文件：vlog -novopt -incr -work work "../tb/tb_add.v"      vlog -novopt -incr -work work "../src/add.v"

仿真测试激励：vsim -novopt work.tb_add

添加信号波形：add wave -noupdate /tb_add/clk           add wave -noupdate /tb_add/rst_n

                   add wave -noupdate -hex /tb_add/a1    add wave -noupdate -hex /tb_add/a2

                   add wave -noupdate -hex /tb_add/out

可以添加自己需要观察的波形信号，这个很方便，省去了信号查找的麻烦

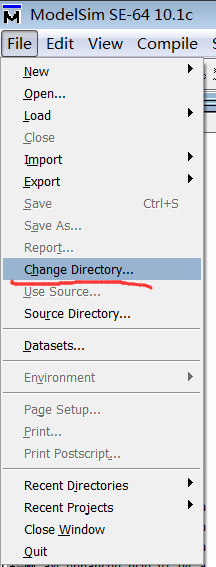

最后打开modelsim，在File/Change Directory下指定仿真工程的文件夹位置，如x:/sim_add/sim下即可。

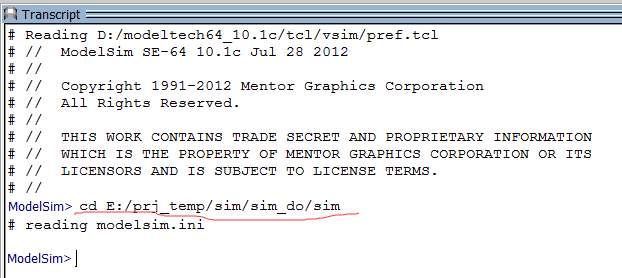

或者在Tcl框中直接输入cd命令，如下图所示：

接着在Tcl框里输入do *.do即可进行仿真
