故障机型：杂牌7755 台式机主板
前 言：
故障现象：触发上电无VCORE

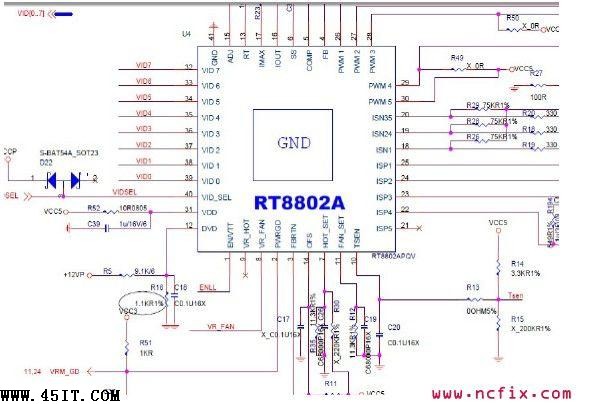

维修思路：接板后大概测试了一下几个主要供电点的对地二极体值，都基本正常。上电，看到诊断卡上RST 灯常为无复位。测量几个主供电，发现无VCORE。此板VCORE 由RT8802A+RT9605 IC 控制MOS 管产生。找来用此IC 的PDF 档。测量RT8802A 的工作条件，（如图1)

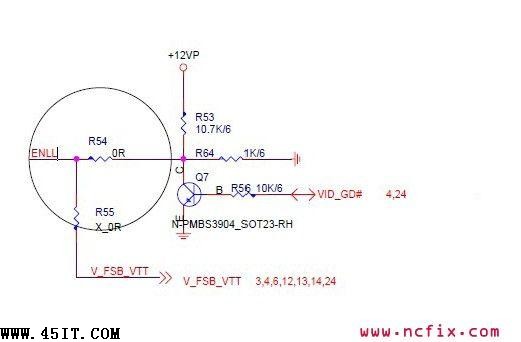

31PIN VDD 为5V 正常值。1pin EN\VTT 为0V，显然是不正常的。EN\VTT的产生（如图2）
,明显是由V_FSB_VTT 供给的。实测主板V_FSB_VTT 与RT8802A 的1pin 是不通的，有362 欧阻值很明显是不对的（如图3）。
正常应该为0 欧才对。由于现在开始变懒了不想跑电路了，所以直接从V_FSB_VTT 飞线到RT8802A 的1pin（如图4）。
再上电测量EN\VTT 的电压＝1.16V 是为正常值了，再上CPU 跑码正常。。。此板修复成功结束。。。
