概述

activity启动流程整体如图所示

整个过程涉及到的主要类名已经在图中标红显示了，中间还有一些没标红但同样很重要的类，这些类咱们都会通过代码逐一分析其在Activity启动中的作用。

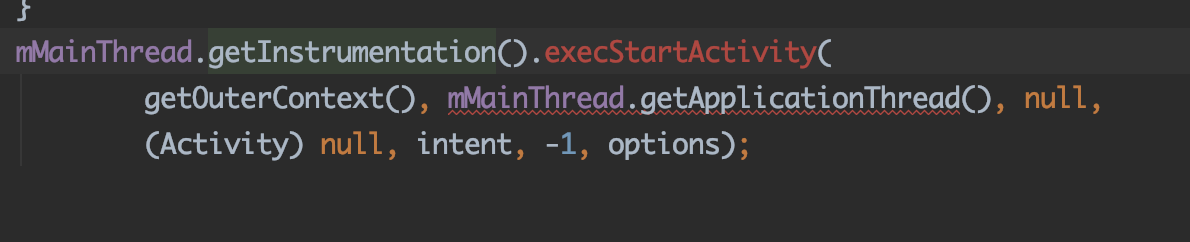

启动activity后实际上是Instrumentation对象（顺便提一句，咱们重写Activity生命周期的回调方法就是通过这个对象来调用的）来执行execStartActivity操作，如下图所示：

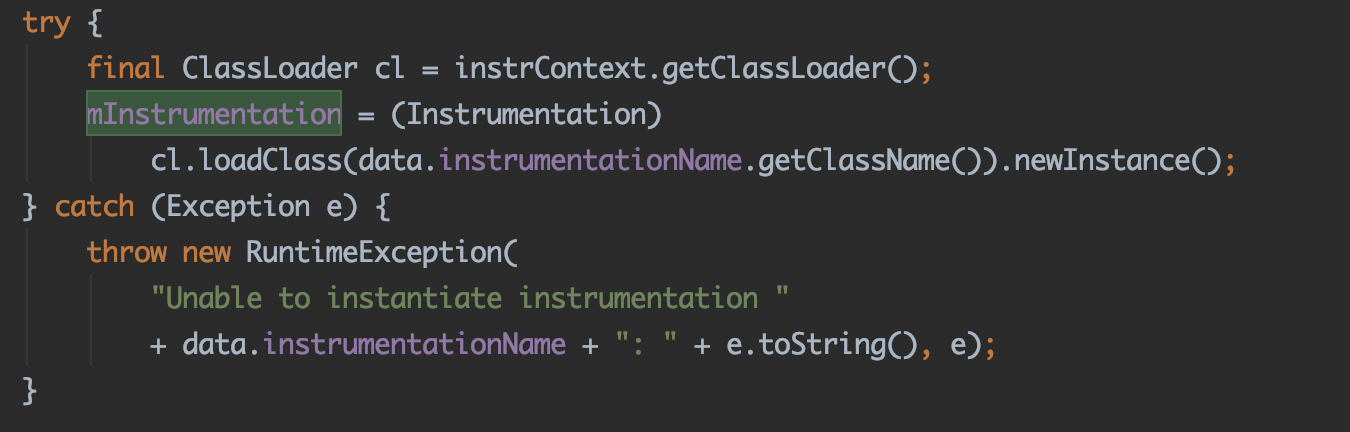

那么这个Instrumentation对象是怎么来的呢？看源码：

上面代码中的data.instrumentationName其实就是ComponentName，怎么样，是不是很熟悉，每次你在启动跳转Activity的时候传给Intent的参数里面就有这个。

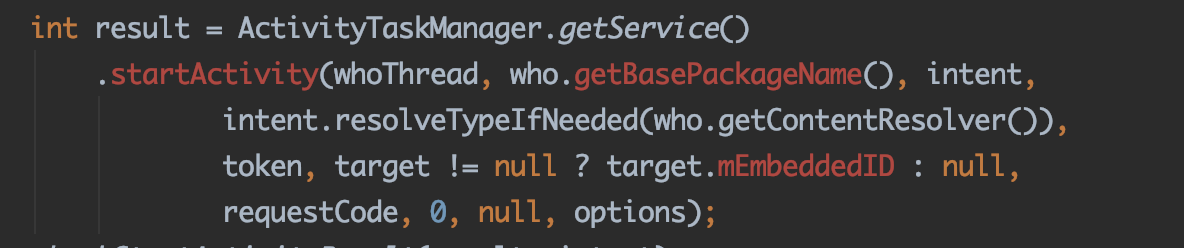

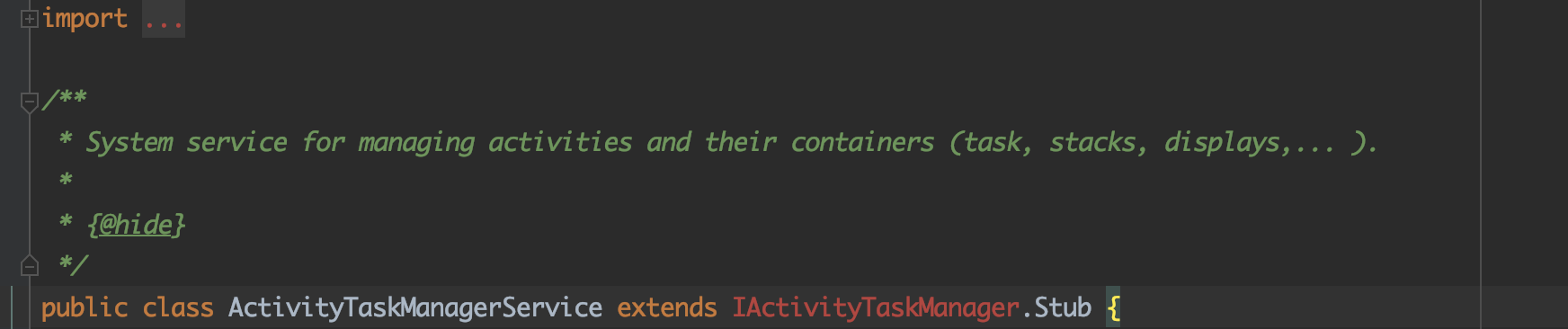

接着往下走，Instrumentation对象调用了execStartActivity，在这个函数中，其实instrument对象是通过ActivityTaskManager类获取了IActivityTaskManager对象（具体实现类是ActivityTaskManagerService）并调用了它的startActivity方法，该方法中传递的参数whoThread其实就是一个IApplicationThread对象，** IApplicationThread whoThread = (IApplicationThread) contextThread; ** ，它的实现类是ApplicationThreadProxy，其实就是AIDL编译相关生成的，这里会涉及到IBinder进程间通信。因为ActivityTaskManagerService本质是一个运行在系统进程上的Service。

接着走，在ActivityTaskManagerService的startActivity方法中是直接调用并返回这个startActivityAsUser函数，进入这个函数，可以看到先是检查了一下userId（包括你的包名注册信息、启动模式等），这个id其实就是你的ApplicationId，根据这个来区分管理不同的app的activity相关请求。可以看到，真正的调用其实是在 ...execute() 这个函数中，getActivityStartController这个函数返回的是一个ActivityStartController对象，在这个对象中维护了两个重要的对象：

private final ActivityTaskManagerService mService;
private final ActivityStackSupervisor mSupervisor;

当然还要其他的比如ActivityRecord对象（记录activity）以及一些启动列表。本文重点是上面两个对象，第一个其实之前已经介绍了，重点看下第二个，第二个其实在第一张图的最右边可以看到，ActivityStackSupervisor对象的相关内容放到后面再说。直接进入excute函数看看都做了些什么。

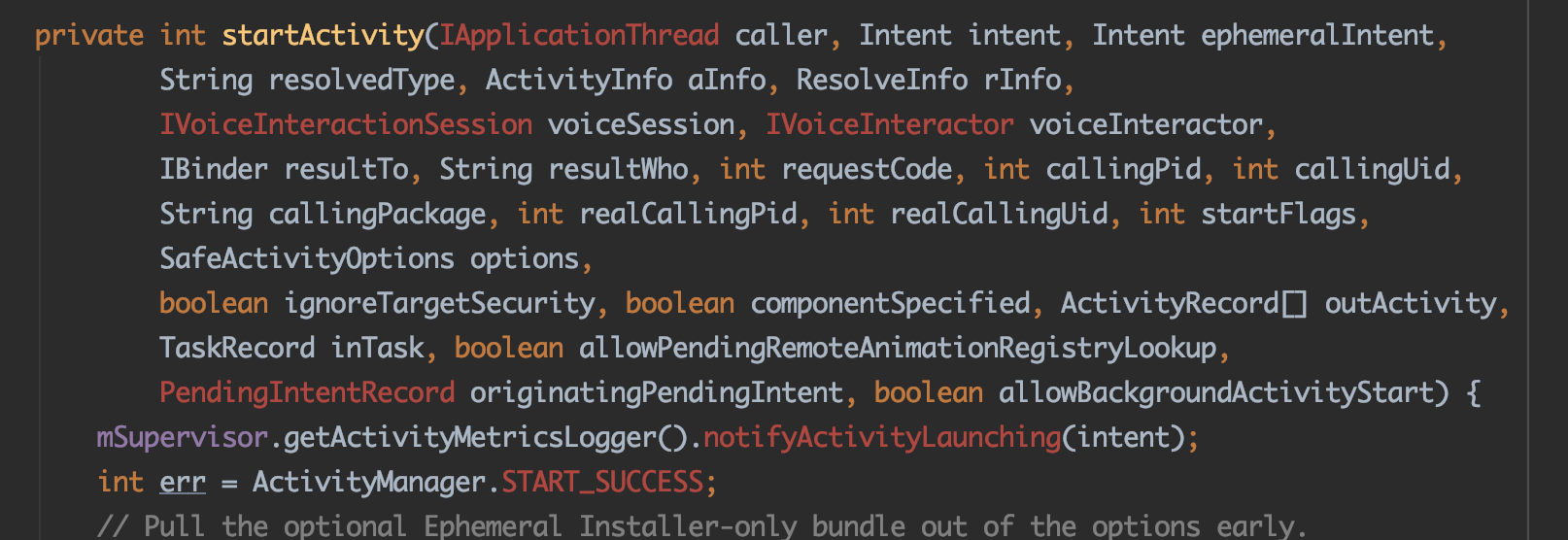

从execute方法一路跟踪进去，最后定位到ActivityStarter中的startActivity函数，第一行就可以看到调用了ActivityStackSupervisor对象来通知Activity正在启动。

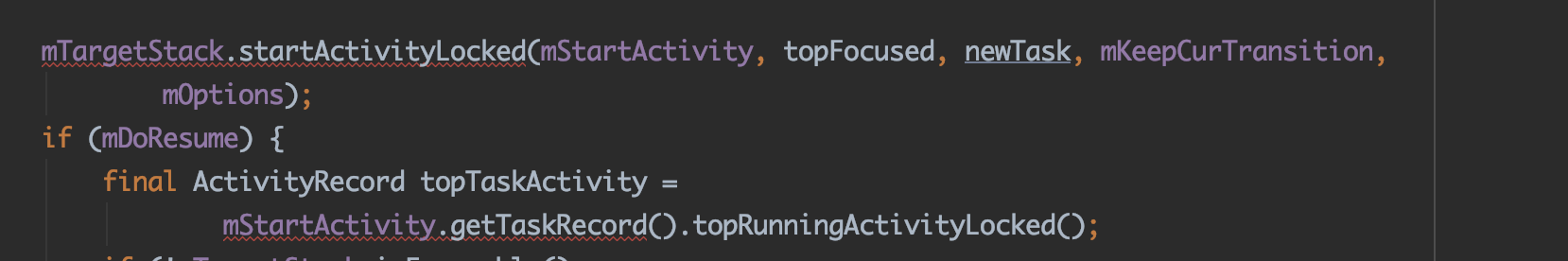

一路跟踪下来，中间经过了非常多的检查（多是由ActivityStackSupervisor对象进行）和设置（启动模式就是这个时候设置的），来到了下图代码：

从名字就可以看出来，这是调用了Activity栈的启动方法，点进去看看：

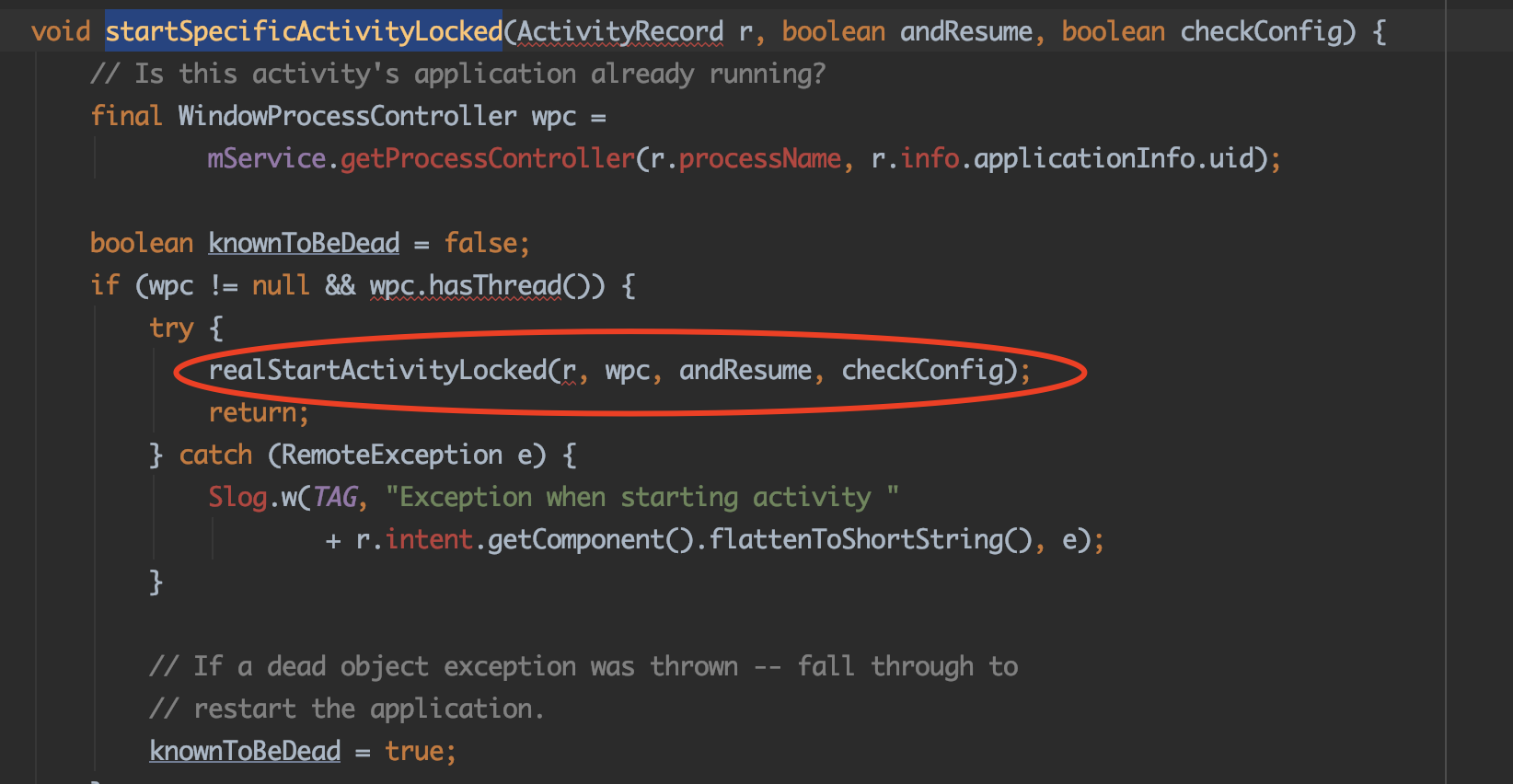

继续跟踪下去，最后发现来到了ActivityStackSupervisor对象里面的startSpecificActivityLocked方法，如图所示：

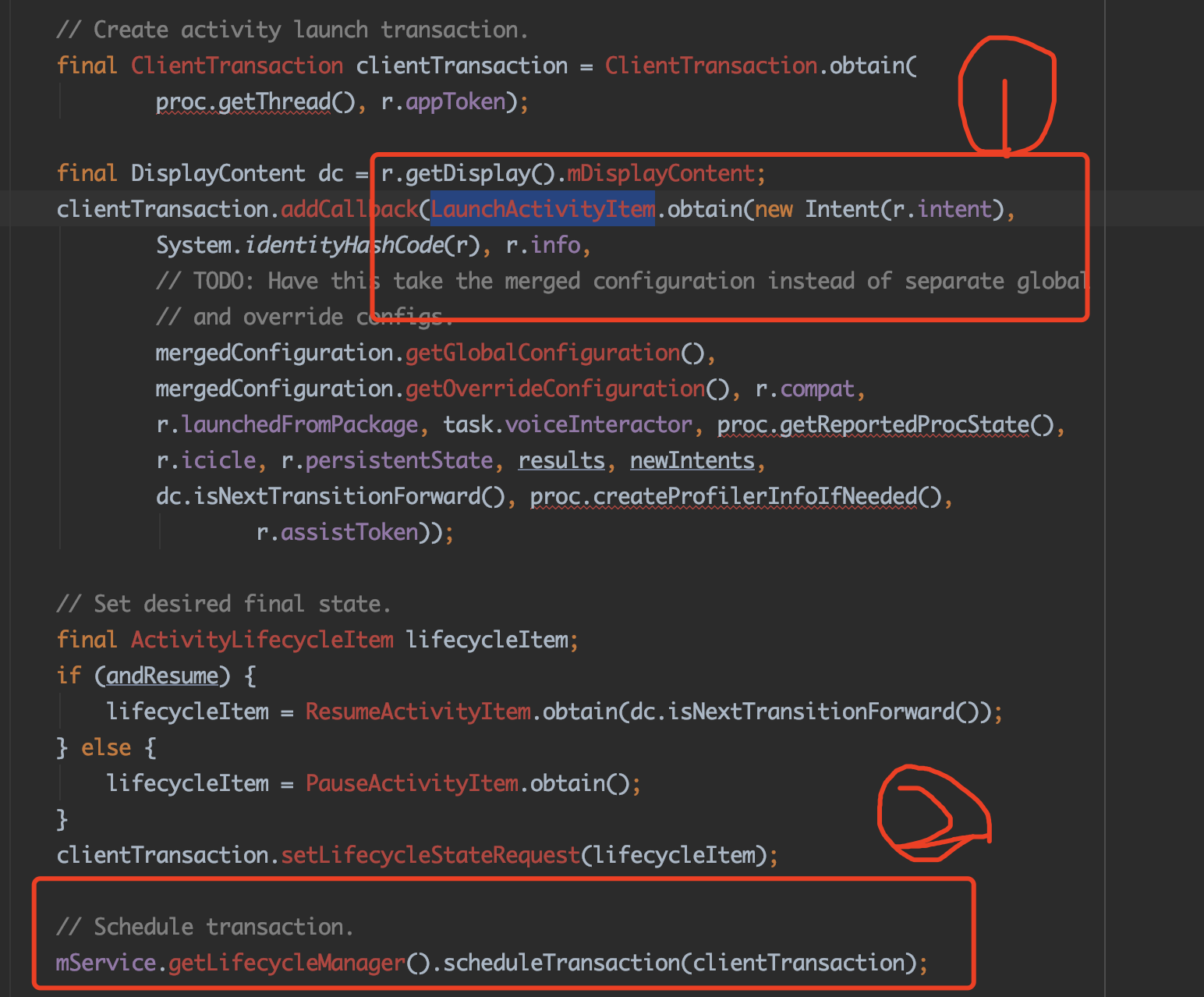

接着继续调用了ActivityStackSupervisor中的realStartActivityLocked方法，在这个方法中我们发现了两个有意思的地方：

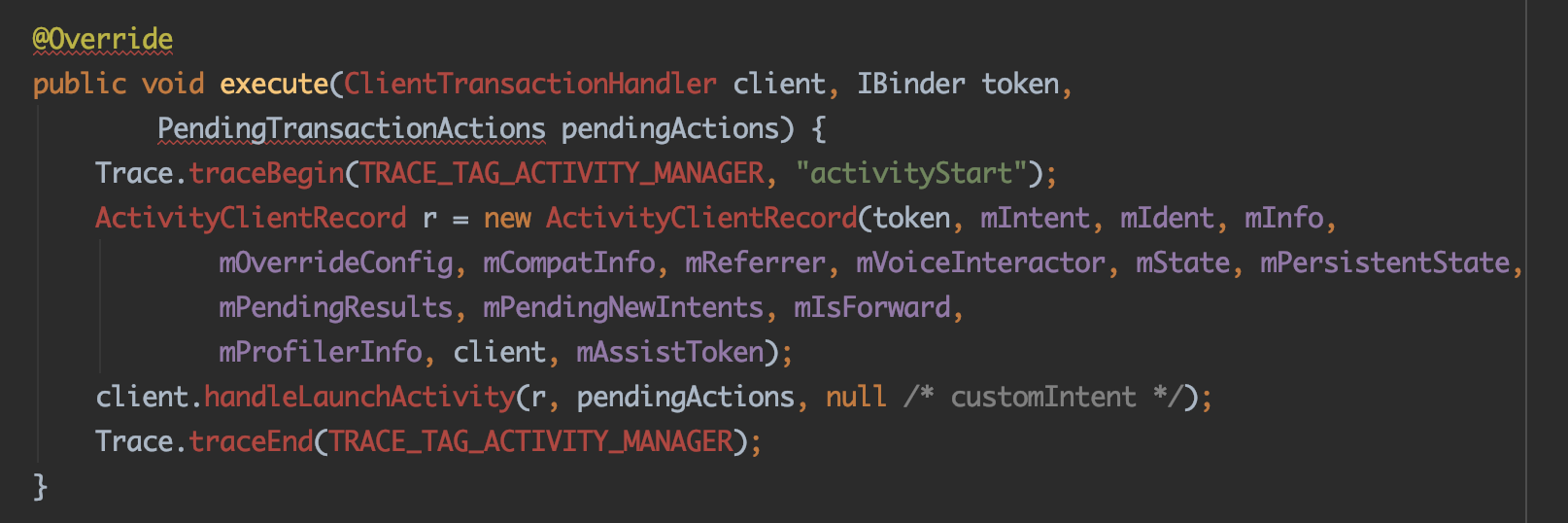

第一处是将activity的启动回调注册到一个ClientTransaction对象中，并在第二处将这个transaction对象注册到schedule中，定时执行刚刚注册进去的回调，具体是如下图中的方法：

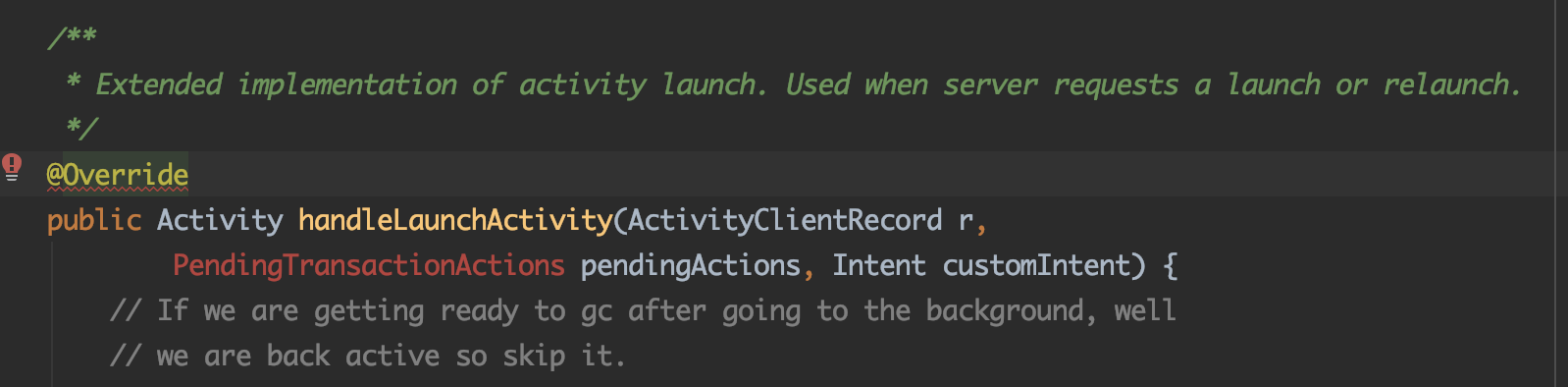

该方法中的client对象就是从IApplicationThread中传过来的ActivityThread对象：

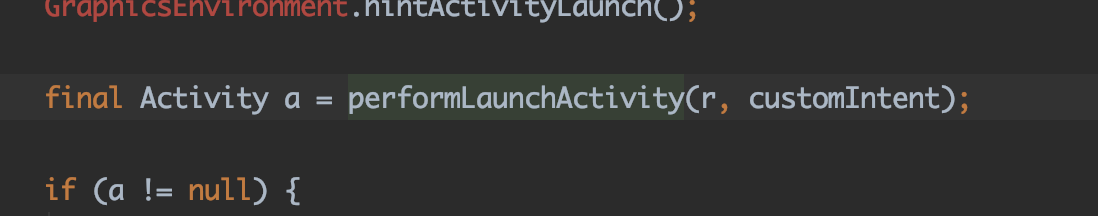

在这个方法中，回调用performLaunchActivity函数：

在该方法中，会先调用instrument的newActivity方法创建Activity对象，

activity = mInstrumentation.newActivity(
        cl, component.getClassName(), r.intent);

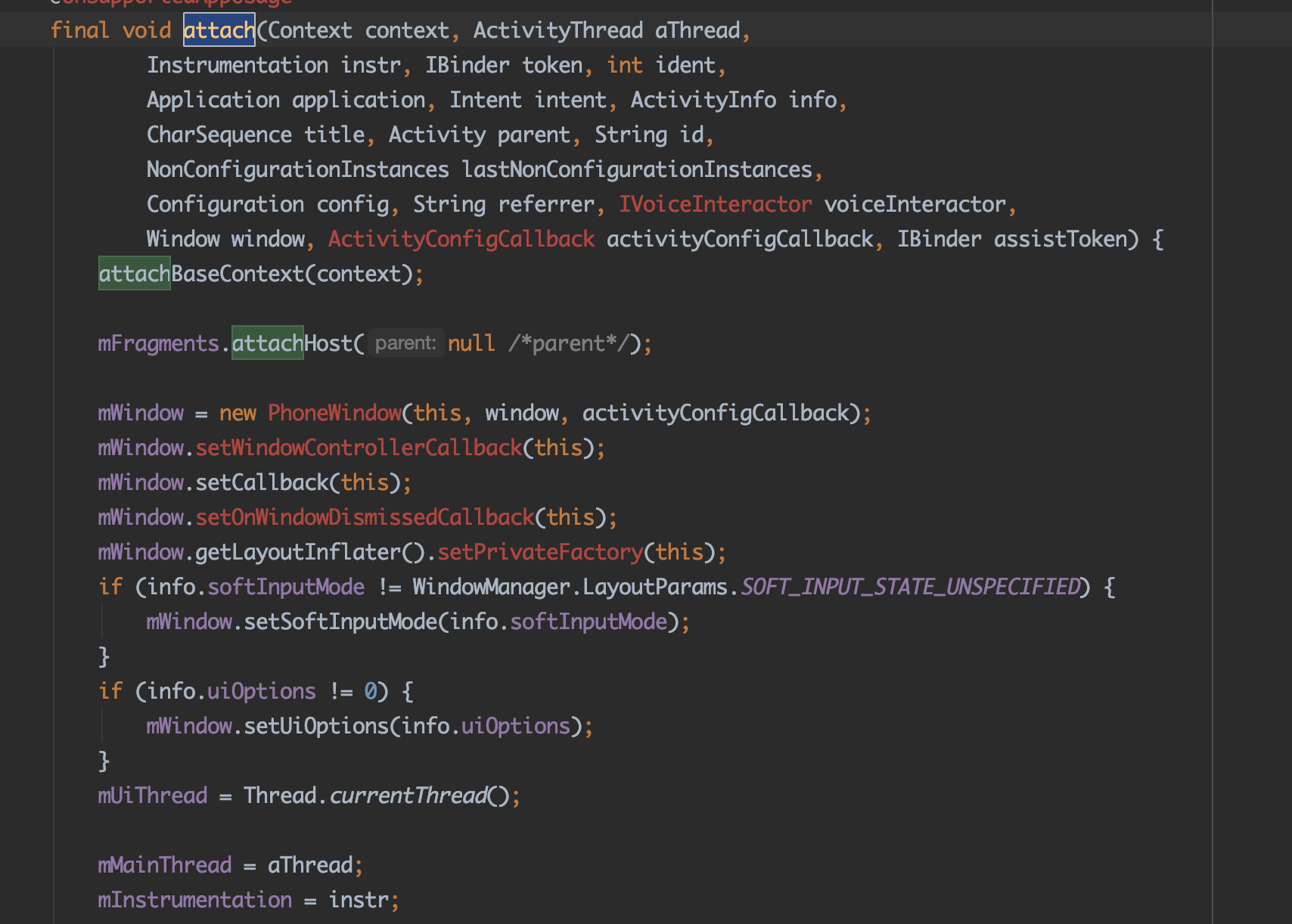

接着执行attach方法：

activity.attach(appContext, this, getInstrumentation(), r.token,
        r.ident, app, r.intent, r.activityInfo, title, r.parent,
        r.embeddedID, r.lastNonConfigurationInstances, config,
        r.referrer, r.voiceInteractor, window, r.configCallback,
        r.assistToken);
