CAD如何使用构造线平分夹角
1、CAD中平分一个角需要用到构造线，构造线类似于一条参考线，是没有长度限制的。下面我们来看一下具体操作方法。构造线在绘图里面，如图所示。
2、我们先画一个角，然后点击构造线，注意点击完成以后下面命令栏出现一系列命令，其中有一个是二等分，这个是我们要用到的。
3、在命令栏输入B，回车，按照指示指定角的顶点、起点和端点。顶点就是平分线要从那个点延伸出来的位置，起点就是平分线开始旋转的位置，端点就是旋转结束完成平分的位置。

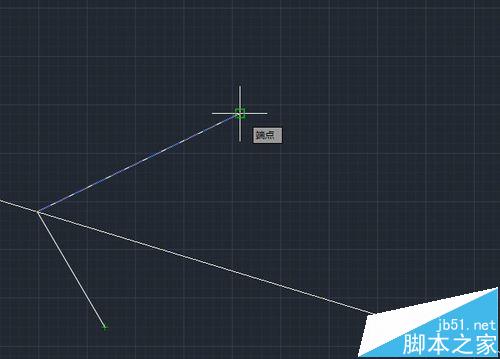

4、鼠标在往端点位置移动的时候，橡皮筋线（那根虚线）也跟着往端点方向移动了，平分线（构造线）也是，当端点位置确定以后，橡皮筋线和构造线也停止移动，这个时候平分线所在的位置就是将角平分的位置了。完成以后按enter键结束即可。
5、为了更直观地介绍构造线平分夹角，下面录制了一个动态过程，可以参考一下。
