    引言

给排水各种类型的设计流量很多，本文囊括了大部分的流量选择。

给水排水总共3大领域：

• 建筑给排水及消防工程、

• 室外给水及净化工程、

• 室外排水及污水处理工程

    本文对以上三大部分的设计流量进行详述。

01

建筑给水排水及消防工程

一、建筑给水排水及消防工程

包含以下部分：建筑给水、建筑排水、建筑消防

(一)建筑给水部分 1. 建筑最高日用水量：

2. 小区最高日用水量：

注：Q1—居民生活用水量；若别墅，用水定额已包含别墅庭院绿化用水。

Q2—公共建筑用水量；

Q3—绿化用水量；可按浇灌面积1.0~3.0L/m2计。

Q4—水景、娱乐设施用水量；室内工程宜取循环水量的1%~3%，室外工程宜取循环水量的3%~5%。

Q5—道路、广场用水量；可按2.0~3.0L/m2计。

Q6—公用设施用水量，由甲方提供。

1.10%~1.15%—未预见用水量及管网漏失水量

3. 单一建筑最高日最大时用水量：

4. 综合楼最高日最大时用水量Qh：

Qh=同时使用的用水部门的最高日最大时流量+其他用水部门的最高日平均时流量

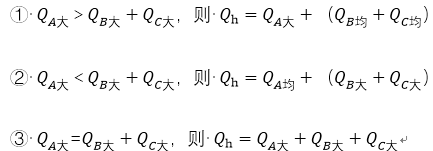

注：如：A、B、C三个用水部门，A为最大用水部门。

分别代表A、B、C部门的最大时用水量。分别代表A、B、C部门的最高日平均时用水量。

5. 居住小区最大时用水量：

Qh—为最高日最大时用水量；Qh均—为最高日平均时用水量

第一类：最大时相重叠的建筑(Qh=Qh1+Qh2+Qh3…)，如住宅和小区内配套的文体、餐饮娱乐、商铺、市场、寄宿学校等。

第二类：最大时不重叠的建筑(Qh=Qh1+Qh均1+Qh均2……)，如最大时建筑按住宅，平均时建筑按小区配套的文教、医疗保健、社区管理、非寄宿学校、绿化和景观用水、道路及广场洒水、公共设施用水等。

6. 设计秒流量 ：

三种类型：住宅、分散型公建、用水密集型公建

对应三种类型的设计秒流量公式，主要用于建筑内给水管道的计算。

7. 建筑引入管设计流量

分为三种类型：

①全部为室外管网直接供给(包括全部直供、无调节容积的叠加供水、无调节容积的无负压供水)：

按建筑内生活给水的设计秒流量Qs；

②全部由低位水箱自行加压供给：

按建筑物的；

③同时有市政直供和水箱加压供给：

8. 小区引入管设计流量

分为四部分：

①住宅直供区，按秒流量；

②配套公建直供区(文体、餐饮娱乐、商铺、市场、寄宿学校)，按秒流量；

③配套设施区(文教、医疗保健、社区管理、绿化、景观、道路、广场洒水、非寄宿学校)，按高日均时流量；

④设有低位水箱(池)的建筑加压区用水量，按；

9. 利用市政压力仅夜间进水的高位生活水箱补水管最小流量

补水量为进水时间内的最高日用水量

 ，T—为进水时间；Qd—为最高日用水量；

10. 低位贮水箱(池)补水管最小设计流量

11. 水泵联动提升进水高位水箱补水管最小流量

12. 专用中途转输水箱补水管最小流量

13. 兼低区高位水箱的中途转输水箱最小补水管流量

14. 吸水井进水管最小流量

进水流量≥出水流量

(二)建筑排水部分 1. 建筑最高日排水量： 等同于建筑给水用水量 2. 建筑最高日最大时排水量： 等同于建筑给水最大时用水量 3. 小区最高日排水量： 等同于建筑给水用水量*(85%~95%) 4. 小区最高日最大时排水量： 等同于建筑给水最大时用水量*(85%~95%)

注：①小区排水定额为相应给水定额的(85%~95%)；

②小区排水小时变化系数与给水系统相同。

5. 建筑内排水管道设计秒流量：

两种类型：

①用水分散型建筑，注意包含食堂或营业餐厅的卫生间排水；

②用水密集型建筑，注意包含食堂或营业餐厅的厨房排水；

(三)建筑消防部分 1. 室内消防用水量：

室内消防用水量=室内消火栓用水量+防护冷却系统用水量(水幕)+Max(自动喷水、水喷雾、自动消防水炮)

注：①按用水量最大的一个防护区计算；

②用水量=设计流量*火灾延续时间；

2. 室外消防用水量：

注：①成组建筑：按相邻建筑体积之和选择设计流量；

②住宅+非住宅：按非住宅性质，总高度、总体积选择设计流量；

③住宅或公建+地下车库：地下车库按照车库防火规范选择设计用水量，对比住宅或公建的设计用水量，取大值；

            ④建筑面积＞50万m2的单座建筑：室外消防流量翻倍。

02



室外给水及净化工程

包含以下部分：设计规模、设计水量、取水流量

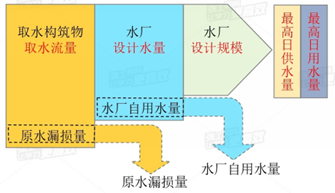

1. 给水厂设计规模(=最高日供水量=最高日用水量)

设计最高日供水量Qd=综合生活用水量+工业企业用水量+浇洒道路和绿地用水量+管网漏损水量+未预见用水量

注：① 工业企业用水量包含企业生产用水和工作人员生活用水。

② 管网漏损量为前三项之和的10%。

③ 未预见用水量为前四项之和的8%~12%。

④ 按近期为主设计。

2. 清水输水管道设计流量

清水输水管道设计流量Qh=最高日最高时用水量

Qh=Kh*Qd/T，T=24h

3. 给水厂设计水量

给水厂设计水量Q2=最高日用水量Qd*(1+自用水率α)

4. 取水流量

取水流量Q3=最高日用水量Qd*(1+自用水率α+原漏损率β)

注：取水构筑物、一级泵站、原水输水管均为取水流量

03

  室外排水及污水处理工程 (一)明确几个概念： 1. 污水处理厂设计规模(旱季规模) ：平均日平均时流量。

注：一般用于表示，处理总水量、用于计算年耗电量、耗药量、总污泥量、污泥产气量、栅渣量。

2. 三级处理、深度处理、再生水利用的设计规模 ：最高日用水量。

此部分用水功能，与室外给水工程相近，故设计规模定义也与给水工程一样。

(二)分流制： 1.SBR 反应池 ：按平均日平均时流量。

注：前后水泵及管道设计流量按高日高时计。

2. 生物膜池反应池 ：按平均日平均时流量。

注：① 生物膜法反应池一般都有调节容积，若无调节池时需要按高日高时流量计。

② 对于季节性水量变化大的情况，按排水量最大季的均日均时流量计。

③ 若已知建筑、小区或区域的最高日最大时排水流量                            ，则：

3. 其他处理工艺的构筑物 ：按高日高时流量。

注：①；

②，(不常采用)

③ 综合生活污水量总变化系数Kz。(常采用)

或根据表格采用内差法计算Kz

4. 污水管道 ：按高日高时流量。

注：① 排水管道按远期最高日高时流量设计，按现状流量校核；

② Qd为设计综合生活污水量，以高日高时排水流量；

③ Qm为设计工业废水量，以最大班最大时流量计；

④ Qu为入渗地下水量，地下水位较高时计入，按(10%~15%)*(Qd+Qm)。

(三)合流制： 1. 提升泵站、格栅、沉砂池 ：按合流设计流量。

注：①

；

②分别为截流井下游管道的雨水量、污水均日均时流量

③ n0为截流井的截流倍数

2. 初沉池 ：按旱流污水量设计，按合流污水量校核水力停留时间。

注：① 旱流污水量为只计污水的高日高时污水流量；

②校核：

3. 二级处理 ：按旱流污水量设计，必要时考虑部分合流水量。

4.污泥浓缩池、湿污泥池、消化池的容积、污泥脱水规模：按合流水量设计

注：①

②为均日均时污水流量

③

5. 合流管道 ：按合流水量设计

注：① Qd为设计综合生活污水流量，均日均时流量；

② Qm为设计工业废水量，最大班平均时流量；

③ Qs为雨水设计流量；

6. 截流干管 ：按截流干管设计流量

；

注：① 分别为截流井下游管道的雨水量、污水均日均时流量

② n0为截流井的截流倍数

设计流量的取值

给排水设计师园地
