cad怎么旋转水平图形与斜线平行?

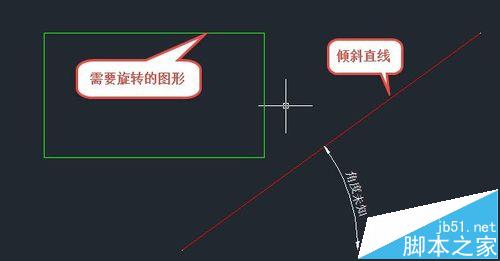

假设图中有一条斜线，倾斜角度并不清楚，如果我们想旋转一水平图形与此斜线平行该怎么办？如下图所示。我们可以先测量斜线的角度，然后再旋转水平图形，但斜线的角度如果并不是整数，这种旋转就会有一定的误差。

遇到这种情况，充分利用旋转命令的参照（R）参数，就可以精确地进行旋转。下面是具体的操作步骤。

1、选中要旋转的图形，输入RO命令，回车，如下图所示。

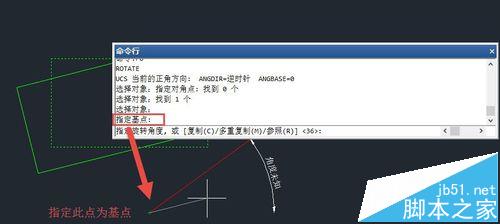

2、软件提示选择旋转的基点，我们拾取倾斜直线左下方的断点作为旋转的基点，此时拖动鼠标，矩形会绕基点旋转，如下图所示。

3、输入R回车，软件会提示输入参照角，默认角度为0，也就是水平方向，因为矩形是水平的，我们可以直接回车，软件会提示输入新角度，如下图所示。

4、拾取直线的右上角的顶点来确定新角度，这样就可以完成了参照角度的旋转，如下图所示。

5、为了验证矩形是否平行，我们可以用角度标注来标注一下矩形底边和直线的角度，可以看到命令行会提示这两条线是平行的，如下图所示。

总结：

1、上面只是介绍了旋转的参照参数的一种应用，被旋转的图形是水平的，因此在输入参照角度的时候可以直接回车用默认的0度，如果矩形也是倾斜的，此时参照角度就需要输入矩形的倾斜角度，如果矩形的倾斜角度也未知，在设置参照角时就需要捕捉矩形的两个点来确定了。但在设置参照旋转时新角度时第一点会用旋转基点，因此基点还必须选择直线的端点，如下图所示。

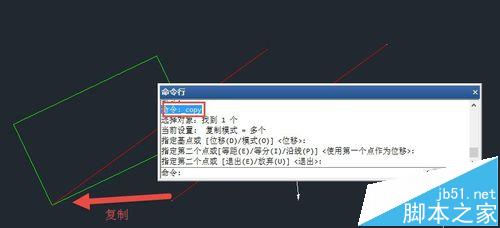

2、假设像上图一样，矩形和直线不在一起，但我们希望以矩形某个角点为基点进行旋转，我们可以将倾斜的直线复制一条到矩形的角点处，如下图所示。

3、初学者在用CAD的命令时，不太注意命令行的提示，对于不熟悉的参数也不太关注，当遇到问题时就没有办法，只有到网上四处搜答案。其实有空的时候把基本绘图和编辑命令的每个参数的作用弄清楚，对于提高绘图水平非常有帮助。

注意事项：

以上技巧适用于AUTOCAD和浩辰CAD等类似的CAD软件
