LCD的原理：我们在液晶面板后面加白光（即背光板），然后通过不同的电信号，令液晶分子选择性透光，这样液晶面板就显示出了不同的颜色。

不难得出结论，LCD本身只会透光，不会发光。亮度控制是由背光板负责的。
当前主流的LCD是TFT，特点是超薄、清晰。

1.LCD的信号

• 对于嵌入式设备来说，最普遍的就是RGB信号

  • VD：数据信号，用来传输图像信息
  • HSYNC：帧同步信号，每发出一个脉冲，都意味着新的一屏图像数据开始发送
  • VSYNC：行同步信号，每发出一个脉冲，都意味着新的一行图像数据开始发送
  • VDEN：数据有效标志，时序信号，和HSYNC、VSYNC结合使用
  • LEND：行结束标志，时序信号，不是必须的，譬如210接口就没有
  • VCLK：时钟信号

  在帧同步以及行同步的头尾都必须留有回扫时间。这样的时序安排起源于 CRT 显示器电子枪偏转所需要的时间，但后来成为实际上的工业标准，因此 TFT 屏也包含了回扫时间

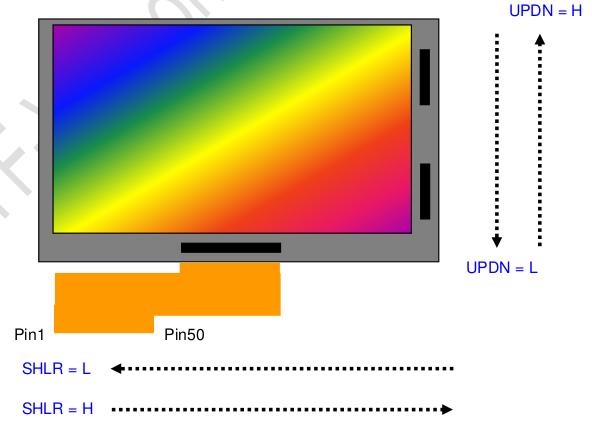

• 此外，对于LCD来说，一般还有两个重要的输入信号，UPDN和SHLR，这两个信号的高低决定了LCD的扫描方向，通俗一点说就是决定了：LCD显示画面的上下、左右是否镜面反转。在LCD的datasheet中，不难发现：

  这两个信号引脚一般直接硬件拉高拉低即可，软件不需要做任何的事情

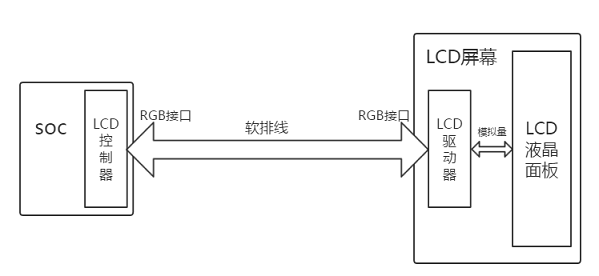

2.LCD的接口

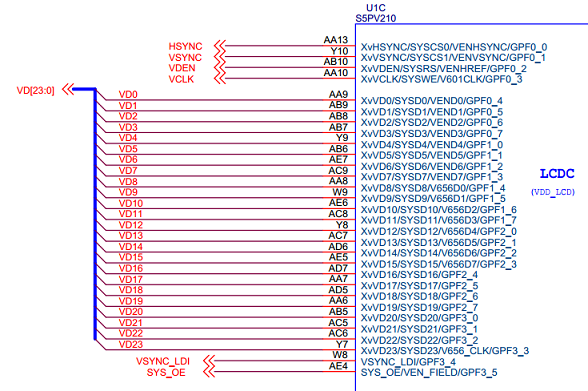

• 而物理接口主要有两种，一种是ttl的接口，常用于7寸以下的LCD，以软排线相连，下图就是ttl接口的实际连线，可见与RGB信号有一一对应的关系


• 另一种是lvds差分信号的接口，抗干扰性比较好，常用于7寸以上的LCD，以软排线相接。常见的lvds接口分为四通道（左图）、五通道（右图）、十通道。对于很多现代的soc，它们可以直接输出lvds差分信号，比如imx就是拥有五通道的lvds接口（右图）

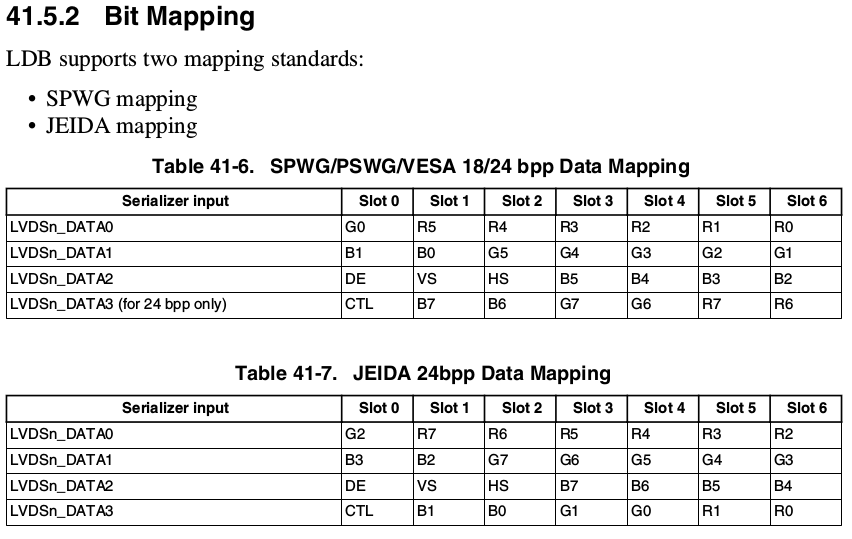

• lvds上面跑的其实还是RGB信号，只是相对于ttl接口的线数变少，变成了串行输出罢了，而串行输出RGB信号又分为不同的模式，下图是imx支持的两种模式


• 而所谓的VGA、HDMI等只是在长距离下的一种接口方式，并不直接对接LCD，需要进行转换，在嵌入式设备中不太常见

3.LCD的各种参数

• RGB信号的六个时序参数：若要初始化soc中的LCD控制器，关键是设置如下七个时序参数

  • Clock frequency LCD的时钟频率，单位mhz
  • Horizontal pulse width 水平同步信号脉宽，单位dclk
  • Horizontal back porch 水平同步信号后肩，单位dclk
  • Horizontal front porch 水平同步信号前肩，单位dclk
  • Vertical pulse width 垂直同步信号脉宽，单位dclk
  • Vertical back porch 垂直同步信号后肩，单位dclk
  • Vertical front porch 垂直同步信号前肩，单位dclk
    这些参数值都可以直接从LCD的datasheet获取

• bpp（bits per pixel 像素深度）：表示一个像素的颜色状态需要用几位来表示

  • 1位：单色显示，只有亮灭之分，常见的如小店招牌
  • 8位：灰度显示，此时能表示256种颜色，这时候显示不了色彩，但是有了黑白明暗的区别
  • 16位：一般是RGB565的颜色分布，即16位色
  • 24位：RGB888的颜色分布，称之为24位真彩
  • 32位：还是RGB888的颜色分布，剩下的8位代表透明度，故称之为ARGB，是目前主流
