概述
把CAD里的图形导入到Google Earth中
1、打开AutoCad
2、建立相对坐标系统，设置基准点（要已知该点经纬度）为原点
①输入USC→回车
②选择参照点位置（单击）→回车
③圆心坐标变为（0,0）

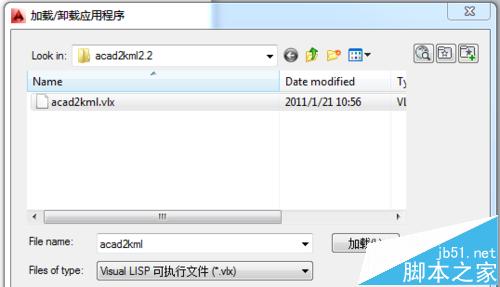

3、加载acad2kml.vlx
①工具→加载应用程序
②选择acad2kml.vlx→加载→加载
4、导出CAD图形
①输入A2K→回车
②输入基准点经纬度→选择基本绘图单位：米→确定→选择保存路径并输入文件名

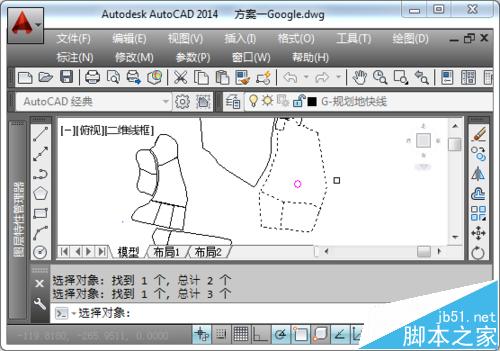

③选择需要输出的图形→回车
5、Google Earth 加载CAD图形
①打开Google Earth→文件→打开→选择上一步生成的KML文件
②在侧栏右击导入的文件→属性→在样式/颜色以及海拔高度调整图形的显示
