WS2811单线传输三通道LED驱动控制专用芯片

101 阅读 0 评论 67 点赞

我是靠谱客的博主烂漫花生，最近开发中收集的这篇文章主要介绍WS2811单线传输三通道LED驱动控制专用芯片，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

WS2811是单极性传输，输出三通道LED驱动控制专用芯片，采用归零码通信协议。芯片内含有信号解码模块，数据缓存器，内置恒流电路，输出驱动采用专利SPWM技术，以及内置RC振荡器。

特性

同步刷新

采用高压CMOS工艺芯片输入电压3.5~24V（内置稳压管，根据电压加限流电阻）

OUT输出端口耐压24V

灰度调节电路（256级灰度可调）

默认上电不亮

输出恒流值12mA（典型值）,

单线串行级联接口（DIN、DOUT）

内置高精度及高稳定性振荡器

数据整形：接受完本单元数据自动将后续数据整形输出数据发送速率800Kbps

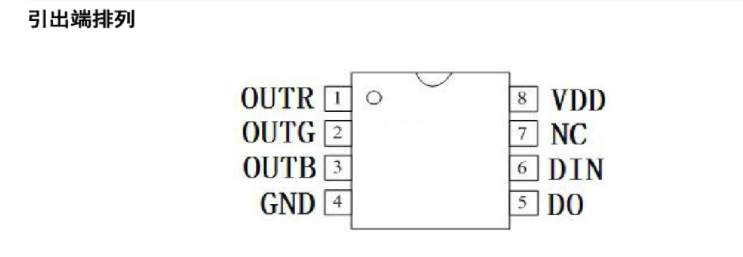

封装形式：SOP-8

应用领域

室内LED装饰照明

建筑LED外观/情景照明

洗墙灯、窗帘屏

穿孔字护栏管
