概述

LaTex插入图片

首先插入图片首先需要在导言区引入宏包：

documentclass{ctexart}
usepackage{graphicx}

在正文区使用includegraphics{图片名称}

begin{document}
begin{figure}
    includegraphics{latex}
end{figure}
end{document}

需要注意的是，使用上述的方法导入名为“latex.jpg“的图片，必须将图片放到tex源文件相同的目录之下。

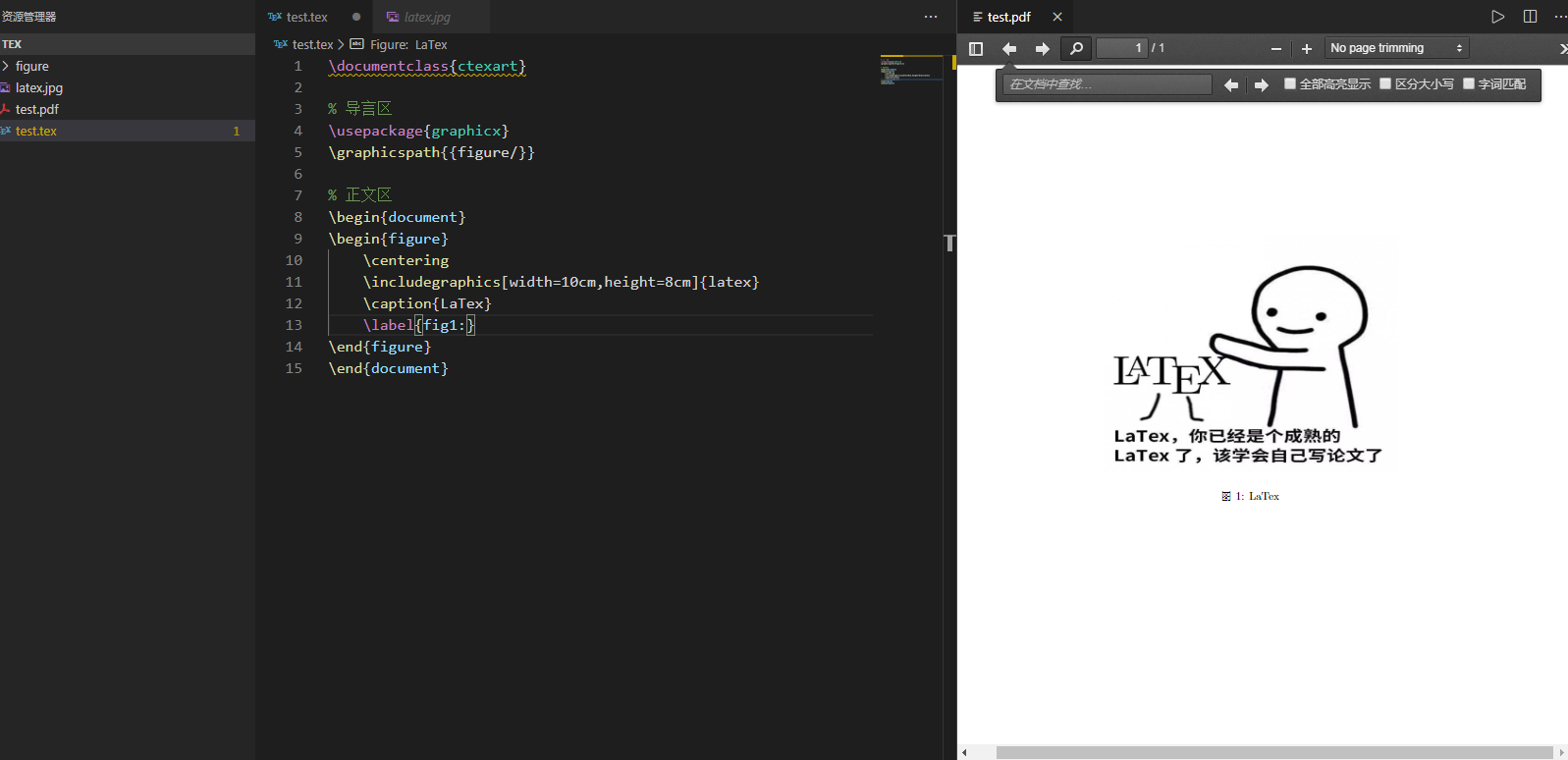

在这里插入图片描述

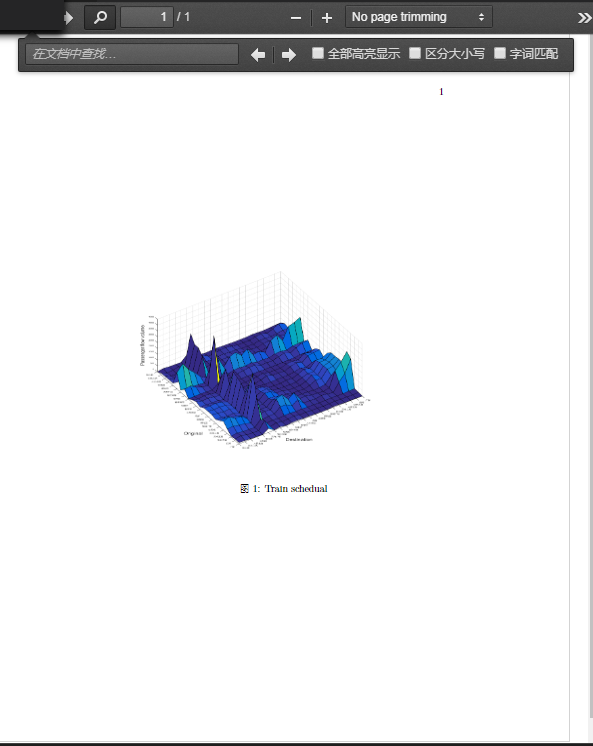

运行之后的效果：

关于导入图片路径

如果需要添加其他路径之下的文件，例如在此处，有一个与tex相同路径的figure文件夹，用来存放图片，两者相对路径相同，则可以使用：

includegraphics{figure/图片名称}

同样也可以在导言区加入图片文件的搜索路径：

% 导言区
graphicspath{{figure/}}          % 此处{figure/}为相对路径，注意加上“/”
graphicspath{{F:/Tex/figure/}}   % 此处也可以使用完整地绝对路径
graphicspath{{path1/},{path2/}}  % 添加多个搜索路径，用{}表示路径，中间用“，”隔开

% 正文区
begin{document}
begin{figure}
    includegraphics{图片名称}   % 在此处就直接可以使用导入的搜索路径下的图片
end{figure}
end{document}

个人推荐将所有的图片放到一个文件夹之下，只需要在导言区导入文件搜索路径就可以使用直接在路径下的图片，比较符合latex”分而治之“的思想，也可以减少繁琐的输入路径过程。

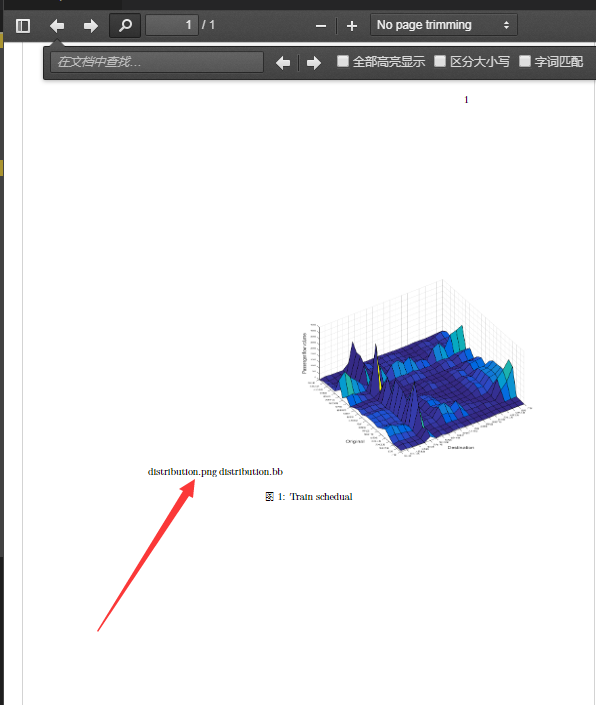

关于导入图片之前出现一串文字路径，并且提示警告

在源文件中figure文件夹之下有OD distribution.png图片。按照以下代码：

documentclass{ctexart}
usepackage{ctex}
% 导言区
usepackage{graphicx}

% 正文区
begin{document}
begin{figure}
    includegraphics[width=10cm,height=8cm]{figure/OD distribution.png}
    caption{Train schedual}
    label{fig1:mm}
end{figure}
end{document}
