一开始用Latex写论文不懂，用Visio和Excel绘制图片之后直接用截图工具截取后存为.png格式之后就往Latex中插入，结果图片严重失真，后来问过师兄后得到大致的过程，摸索后成功，并总结如下备忘：

首先，完成图形的绘制，流程图等（用Visio）或者图表（用Excel,是不是比较Low，实际上用好了应该也不差）。

然后在进行图片获得之前要确保以下几点：

1）安装AdobeAcrobat，pdf编辑软件，注意不只是阅读器，如果只是暂时用就不要破解了。

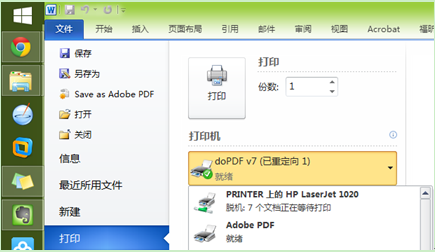

2）检查是否在Excel或者Visio中的打印选项中有AdobePdf选项。

如果上述两个条件都已经满足的话，可以进行图片的获得了。

总体的思路是：将绘制的流程图或者图表等打印到Pdf中形成一个图一个文件的pdf文件，比较简单，不必说。

然后将上一步骤得到的pdf文件在Adobe Acrobat中打开后（一般会自动打开），利用“工具”中的“页面”中的“裁剪”功能进行裁剪形成只包含所绘图形的pdf格式的图片文件。

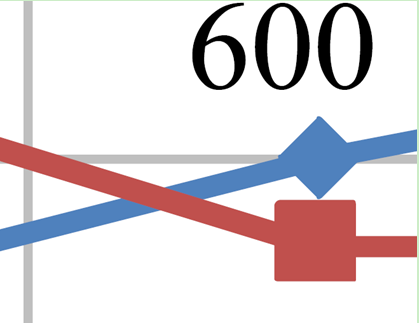

选定双击后得到如下“设置页面框”页面，选择“裁剪框”、勾选“删除白边框”确定后可得插入latex中不会失真的图像，下面是一张图片的放大举例。
