02、Verilog例化说明1、Verilog例化说明2、接口（interface）例化说明3、SV（class）例化说明

109 阅读 0 评论 72 点赞

我是靠谱客的博主温婉楼房，这篇文章主要介绍02、Verilog例化说明1、Verilog例化说明2、接口（interface）例化说明3、SV（class）例化说明，现在分享给大家，希望可以做个参考。

1、Verilog例化说明

2、接口（interface）例化说明

3、SV（class）例化说明

1、Verilog例化说明

1.什么是模块例化？为什么要例化？

模块例化可以理解成模块调用。对于一个FPGA工程，通常是由一个顶层模块与多个功能子模块组成，为了实现顶层模块与子模块的连接，需要进行模块间的例化（或说是调用）。在一个FPGA项目工程中，其输入、输出端口命名通常在设计前期就已确定下来，但会存在一些中间变量，一个工程可能会让不同的工程师在不同的时间段内共同完成，不同的人对于这些变量的命名会有所不同，故例化很有必要。

注：一个顶层模块可在其内部例化多个相同的模块。

2.实例说明例化方法

实例：静态数码管显示
根据功能将 FPGA 顶层例化了以下两个功能子模块：计时模（time_count）和数码管静态显示模块（seg_led_static），

1.计时模块（仅显示端口及参数）

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
module time_count(
	input		clk ,                       // 时钟信号
	input		rst_n ,                     // 复位信号

	output reg  flag                        // 一个时钟周期的脉冲信号
);

//parameter define
	parameter MAX_NUM = 25000_000;         // 计数器最大计数值
......(省略功能代码)

endmodule

2.数码管静态显示模块（仅显示端口及参数）

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
module seg_led_static (
	input 			 clk ,                // 时钟信号
	input 			 rst_n ,              // 复位信号（低有效）
	input 			 add_flag,            // 数码管变化的通知信号

	output reg [5:0] sel ,                // 数码管位选
	output reg [7:0] seg_led              // 数码管段选
 );
......（省略功能代码）

 endmodule

3.顶层模块（着重看下面“例化计时模块”、“例化数码管静态显示模块”）

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
module seg_led_static_top (
	input 		 sys_clk ,              // 系统时钟
	input 		 sys_rst_n,             // 系统复位信号（低有效）

	output [5:0] sel ,                  // 数码管位选
	output [7:0] seg_led                // 数码管段选
 );

 //parameter define
 parameter TIME_SHOW = 25'd25000_000;   // 数码管变化的时间间隔0.5s

 //wire define
 wire add_flag;                         // 数码管变化的通知信号

 //例化计时模块
time_count #(                           //参数例化使用’#‘
	.MAX_NUM (TIME_SHOW)
) u_time_count(
	.clk (sys_clk ),
 	.rst_n (sys_rst_n),
 	.flag (add_flag )
 );

//例化数码管静态显示模块
seg_led_static u_seg_led_static (
	.clk (sys_clk ),
 	.rst_n (sys_rst_n),

 	.add_flag (add_flag ),
 	.sel (sel ),
	.seg_led (seg_led )
 );

endmodule

上面给出了顶层模块的完整代码，子模块只有模块的端口和参数定义的代码。这是因为顶层模块对子模块做例化时，只需要知道子模块的端口信号名，而不用关心子模块内部具体是如何实现的。

如果子模块内部使用parameter 定义了一些参数，Verilog 也支持对参数的例化（也叫参数的传递），即顶层模块可以通过例化参数来修改子模块内定义的参数。

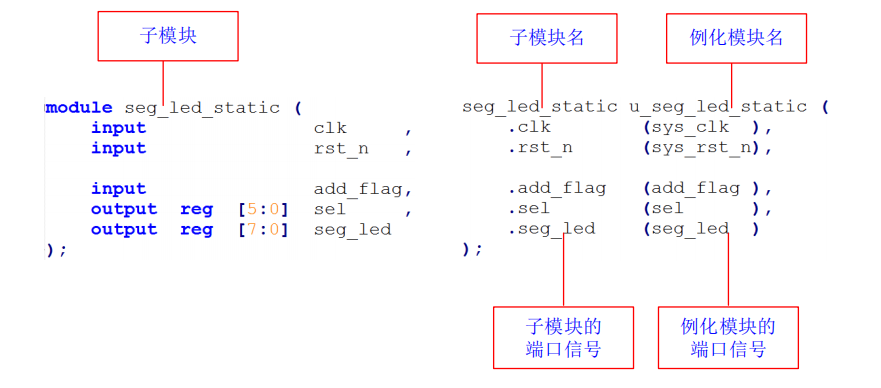

下图为模块例化。

上图右侧是例化的数码管静态显示模块，子模块名是指被例化模块的模块名，而例化模块名相当于标识，当例化多个相同模块时，可以通过例化名来识别哪一个例化，我们一般命名为“u_”+“子模块名”。信号列表中“.”之后的信号是数码管静态显示模块定义的端口信号，括号内的信号则是顶层模块声明的信号，这样就将顶层模块的信号与子模块的信号一一对应起来，同时需要注意信号的位宽要保持一致。

接下来再来介绍一下参数的例化，参数的例化是在模块例化的基础上，增加了对参数的信号定义。

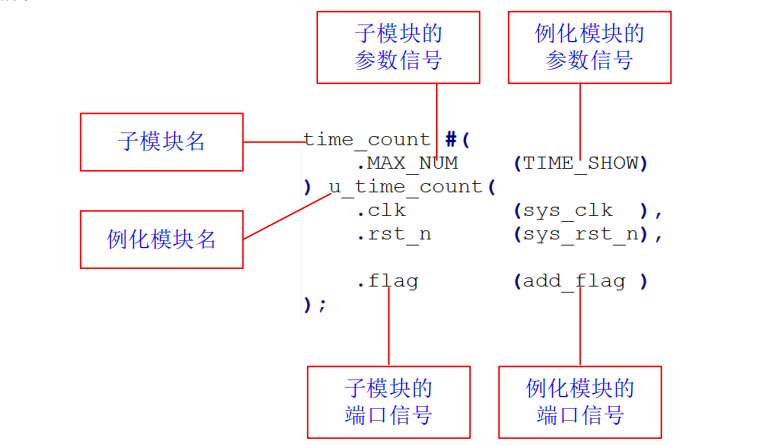

下图为参数例化：

在对参数进行例化时，在模块名的后面加上“#”，表示后面跟着的是参数列表。计时模块定义的MAX_NUM 和顶层模块的 TIME_SHOW 都是等于25000_000，当在顶层模块定义 TIME_SHOW=12500_000时，那么子模块的 MAX_NUM 的值实际上是也等于 12500_000。当然即使子模块包含参数，在做模块的例化时也可以不添加对参数的例化，这样的话，子模块的参数值等于该模块内部实际定义的值。

值得一提的是，Verilog 语法中的localparam 代表的意思同样是参数定义，用法和 parameter 基本一致，区别在于 parameter 定义的参数可以做例化，而 localparam 定义的参数是指本地参数，上层模块不可以对localparam 定义的参数做例化。

注：以上参考正点原子FPGA开发文档。
