1：外螺纹

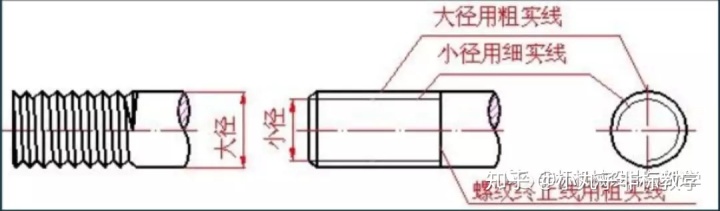

国标规定， 螺纹的牙顶 （大径） 及螺纹的终止线用粗实线表示， 牙底（小径） 用细实线表示，在平行于螺杆轴线的投影面的视图中， 螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中， 表示牙底的细实线圆只画约 3/4 圆，此时螺纹的倒角规定省略不画， 如下图。

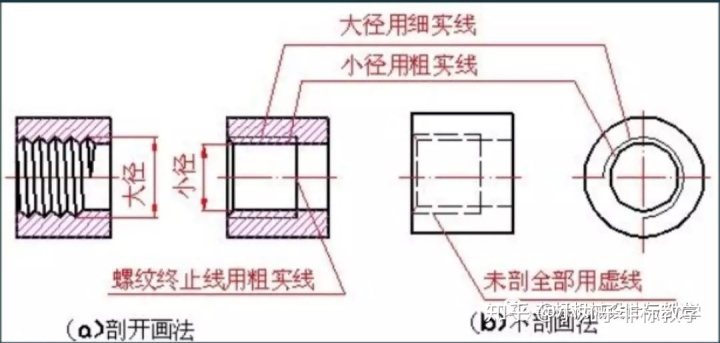

2、图是内螺纹的画法。剖开表示时[图13-6（a）]，牙底（大径）为细实线，牙顶（小径）及螺纹终止线为粗实线。不剖开表示时[图13-6（b）]，牙底、 牙顶和螺纹终止线皆为虚线。在垂直于螺纹轴线的视图中， 牙底仍然画成约为3/4圈的细实线， 并规定螺纹的倒角也省略不画。

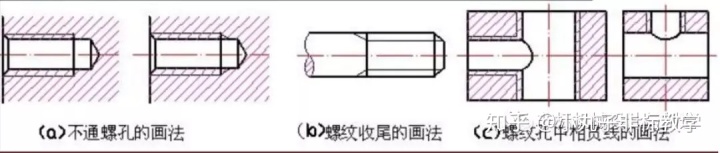

绘制不穿通的螺孔时，一般应将钻孔的深度和螺纹部分的深度分别画出，如图12-7（a）。当需要表示螺纹收尾时，螺纹尾部的牙底用与轴线成30o的细实线表示，如图12-7（b）。图12-7（c)表示出螺纹孔中相贯线的画法。

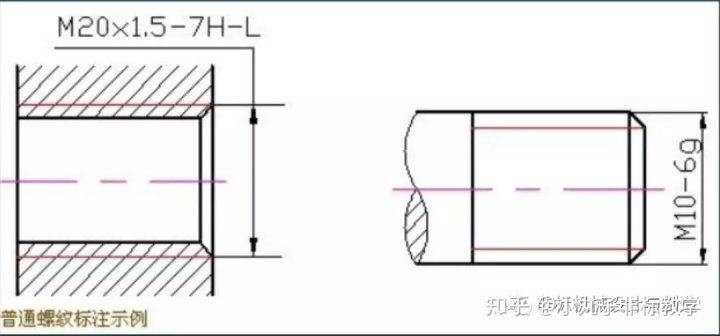

螺纹的规定标注各种螺纹的画法相同，为了便于区别，还必须在图形上进行标注。(1)普通螺纹的标注 标注内容为：特征代号 公称直径×螺距 旋向 — 中径、顶径公差代号 — 旋合长度代号其中：特征代号M单线粗牙螺纹只标公称直径，单线细牙螺纹标公称直径×螺距。旋向：分为右旋、左旋，右旋不标注，左旋用LH表示。螺纹中径、顶径公差带代号：由表示公差等级的数字和表示公差带位置的字母所组成，如：6H、6g(内螺纹用大写字母，外螺纹用小写字母)。如果中径与顶径公差带代号相同， 则只注一个代号， 如：7h；如果螺纹的中径公差带与顶径公差带代号不同， 则分别标注， 如：5g6g。旋合长度：螺纹旋合长度规定为短（S）、中（N）、长（L）三种，中旋合长度不标注，特殊需要时可注明旋合长度数值，如M10-6g-40。普通螺纹在图上的标注方法是将规定标记注写在尺寸线或尺寸线的延长线上， 尺寸界线从螺纹大径引出。标注示例如图。

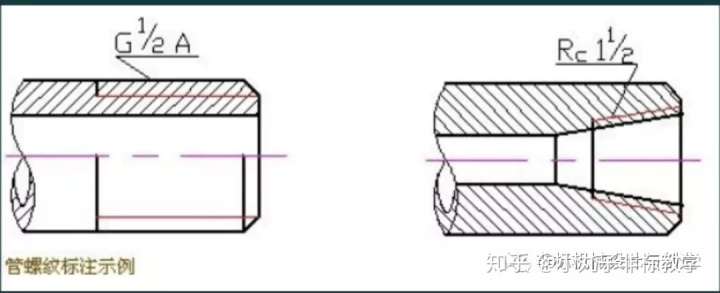

2)管螺纹的标注 标注内容为：特征代号 公称直径 公差等级代号其中：特征代号G Rc在图上的标注方法是用一条细实线， 一端指向螺纹大径， 另一端引一横向细实线， 将螺纹标记写在横线上侧，标注示例如图。
