概述

特权同学玩转Zynq连载49——[ex68] MT9V034摄像头的图像FFT滤波处理

在这里插入图片描述
1 关于傅里叶变换
关于傅里叶变换,这么一个神奇的变换,其基本原理和应用在教科书、网络上漫天飞舞,这里就不赘述了,以免有凑字数的嫌疑。前面的例子我们已经使用Matlab和Vivado的FFT IP核进行了初步的验证,掌握的FFT/IFFT IP核的脾气,那么接下来我们要玩点真的了,基于我们Zstar板采集到的MT9V034图像,我们要进行每个行的FFT和IFFT变换,当然,生成的FFT结果我们可以进行必要的滤波,然后再进行IFFT查看滤波效果。

2 基于Matlab的FFT滤波
使用projectzstar_ex68matlab文件夹下的Matlab源码image_1D_fft_ifft.m或L1024_of_image_1D_fft_ifft.m(将640个点扩展为1024个点进行FFT变换,扩展的点以0填充,模拟FPGA的FFT IP核实际工作状况),对测试图像test进行FFT变换,进行必要的滤波,然后IFFT逆变换。
测试图像为彩色图像,原始图像如下。
在这里插入图片描述

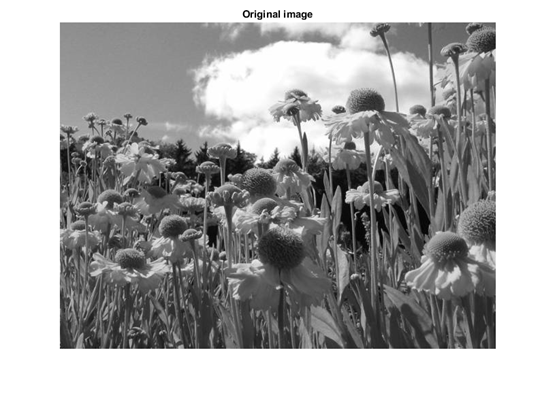

首先进行彩色转灰度的变换,灰度图像如下。
在这里插入图片描述

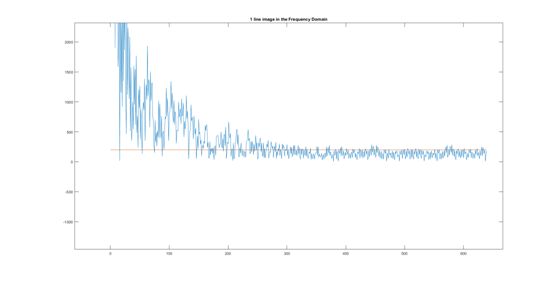

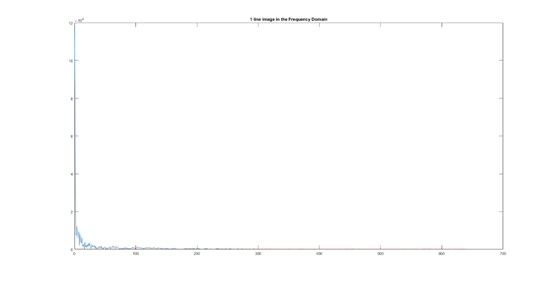

提取出其中1行进行FFT变换后的图像频谱如下。很明显,大部分高频分量集中在前面几个点,而后面的点几乎频率都很小。
在这里插入图片描述
放大频谱图,看到细节如下。这里绘制了一条取值为300的直线,有将近50%的频谱集中在这条线以下。若是做图像压缩,其实我们可以把这些低频分量忽略了,那么数据量可能会大大降低,当然了,副作用是图像可能会有一定程度的失真,有失必有得嘛。滤除这些低频分量,也会使图像更锐一些。话说做FFT变换的目的可远不止这些,在一些特殊的应用场景中,我们总是希望从原始图像中提取出一些和应用直接相关的特征信息,那么做了FFT后的图像常常非常有益于这些操作。为了演示,这里我们的代码里面就将这些低于300的点都滤除,即取0。
在这里插入图片描述

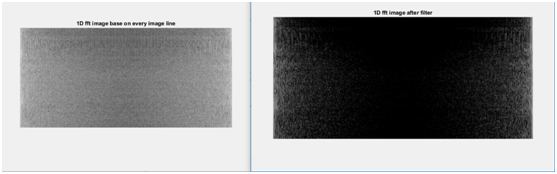

从频谱图上看,如图所示,右侧的滤波后明显图像偏黑(很多值取0了)了。
在这里插入图片描述

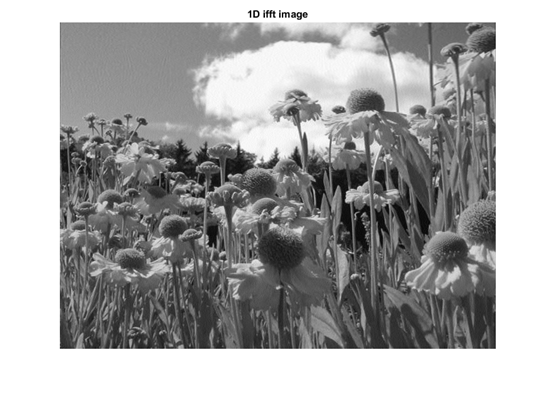

我们重新把原图放到这里,和FFT滤波并IFFT以后的图像做比对,图像整体仍然保持不变,但是查看细节,可以发现处理后的图像明显锐了一些。
在这里插入图片描述
在这里插入图片描述
Matlab源码如下:
clc;clear `all;close all;

IMAGE_WIDTH = 640;
IMAGE_HIGHT = 480;

%load origin image
%I = imread(‘Lena_gray_niose.bmp’);
I = imread(‘test.bmp’);

I = rgb2gray(I);

%fclose(fid1);

%% output image data in hex file
raw_image = reshape(I, IMAGE_HIGHT, IMAGE_WIDTH);
raw_image = raw_image’;
fid2 = fopen(‘image_in_hex.txt’, ‘wt’);

fprintf(fid2, ‘%04xn’, raw_image);
fid2 = fclose(fid2);

%show origin image
figure,imshow(I);
title(‘Original image’);

%1D fft base on every image line
II = zeros(IMAGE_HIGHT,1024);
J = zeros(IMAGE_HIGHT,1024);
for i = 1:IMAGE_HIGHT
for j = 1:IMAGE_WIDTH
II(i,j) = I(i,j);
end
J(i,:) = fft(II(i,:));%fft(I(i,:));
end

%show 1 line fft result
t1 = (0:IMAGE_WIDTH); % Time vector
line = ones(IMAGE_WIDTH) * 200;

figure;
plot(t1(1:IMAGE_WIDTH),abs(J(50,1:IMAGE_WIDTH)),t1(1:IMAGE_WIDTH),line(1:IMAGE_WIDTH))
title([‘1 line image in the Frequency Domain’])

%show fft of origin image
figure,imshow(log(abs(J)),[]);
title(‘1D fft image base on every image line’);
%colormap(jet(64)),colorbar;

%fft fiter
J(abs(J) < 300) = 0;
%J(abs(J) > 1000) = 1000;

%show fft of fft filter image
figure,imshow(log(abs(J)),[]);
title(‘1D fft image after filter’);

%1D ifft base on every image line
K = zeros(IMAGE_HIGHT,1024);
for i = 1:IMAGE_HIGHT
K(i,:) = real(ifft(J(i,:)));
end

KK = zeros(IMAGE_HIGHT,IMAGE_WIDTH);

for i = 1:IMAGE_HIGHT
for j = 1:IMAGE_WIDTH
KK(i,j) = K(i,j);
end
end

%show ifft image
figure,imshow(KK,[])
title(‘1D ifft image’);

3 FPGA仿真

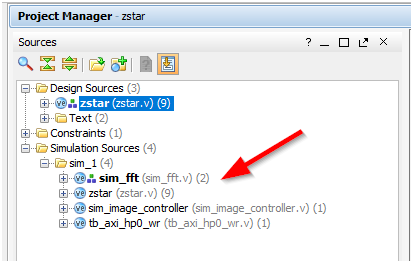

在Sources面板中,展开Simulation Sources  sim_1,将sim_fft.v文件设置为top module。同样是对前面的测试图像,经过FFT和IFFT变换后存储在image_view0.txt文本中(仿真测试结果位于projectzstar_ex68zstar.simsim_1behav文件夹下)。为了确认FFT和IFFT IP核运算的精度和效果,这里没有做任何的滤波处理。
在这里插入图片描述

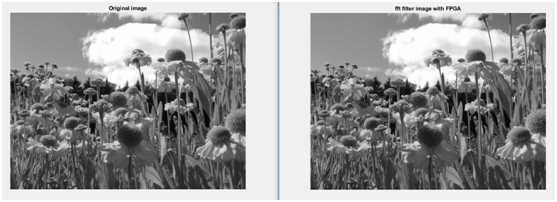

使用draw_image_from_FPGA_result.m脚本(projectzstar_ex68 matlab文件夹下)导入image_view0.txt文本的图像,和原始图像比对如下所示。看到图像几乎没有任何失真。
在这里插入图片描述
4 基于FPGA的图像平滑处理

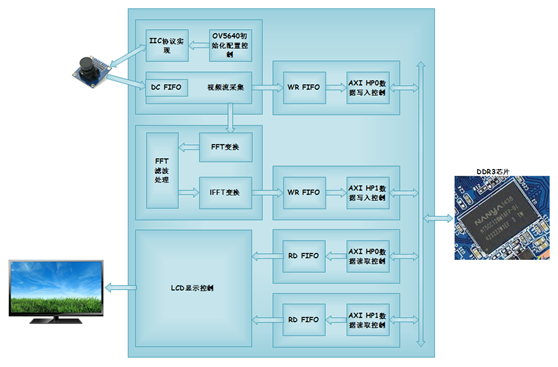

工程文件夹projectzstar_ex688zstar.srcssources_1new下的image_fft_filter.v模块以及3个子模块image_fft_controller.v、image_filter.v和image_ifft_controller.v实现了图像的FFT变换、滤波和IFFT变换处理。FPGA设计的功能框图如下。
在这里插入图片描述
image_fft_controller.v模块例化FFT IP核,将采集的图像留以行为单位输入到FFT IP核,输出FFT频域数据。
image_filter.v模块对FFT频域数据计算绝对值并进行必要的滤波处理,假设FFT结果的实部值为a,虚部值为b,那么其绝对值abs =sqrt(a2+b2)。如下代码,注释部分可以滤除低频分量,当前例程中为了验证FFT和IFFT变换后精度没有损失,未作滤波。
always @(posedge clk or negedge rst_n)
if(!rst_n) begin
o_image_filter_data_image <= 20’d0;
o_image_filter_data_real <= 20’d0;
end
/ *else if(sqrt_fft[19:0] < 20’d300) begin //此处可以做必要的高频或低频滤波处理
o_image_filter_data_image <= 20’d0;
o_image_filter_data_real <= 20’d0;
end
*/
else begin
o_image_filter_data_image <= r_image_fft_data_image[TOTAL_LATENCY-1];
o_image_filter_data_real <= r_image_fft_data_real[TOTAL_LATENCY-1];
end
image_ifft_controller.v模块将滤波处理后的FFT结果进行IFFT变换,图像转回时域值,供后续模块缓存DDR3并显示。

5 装配说明
MT9V034摄像头模块通过Zstar ISB底板(P3)与Zstar Zynq开发板连接,VGA也是通过Zstar ISB底板与Zstar Zynq开发板连接,VGA板同时需要连接到VGA显示器。连接示意如图所示。
在这里插入图片描述
6 板级调试
本实例对应ex68实例工程,已经制作好的BOOT.bin放置在工程路径“zstar_ex68zstar.sdkBOOT”下。也可以参考文档《玩转Zynq-实例篇:[ex51] 制作裸跑程序的启动文件BOOT.bin.pdf》制作包含.bit文件的BOOT.bin文件,将其拷贝到TF卡中,插入Zstar开发板的卡槽中,做好装配连接,上电,可以看到VGA显示器同时显示左右两个图像,左侧图像为原始图像,右侧图像为经过FFT和IFFT后还原的图像。
