情况发生于，当原理图已经画好，导入PCB后，在PCB布局布线的过程中，发现有部分封装不好用，便直接在PCB里面更改了封装，更改后怎么同步到原理图的问题。

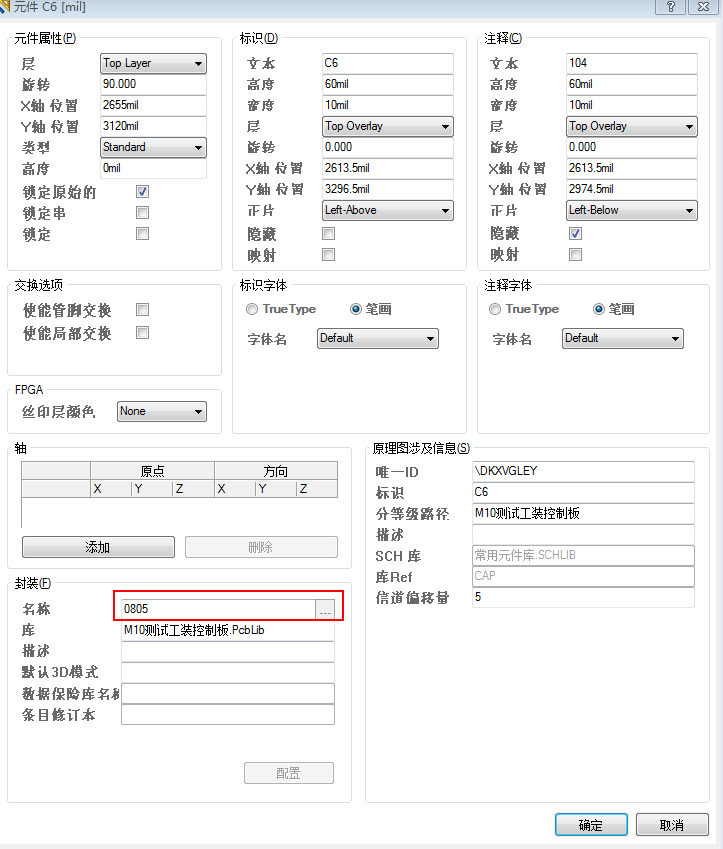

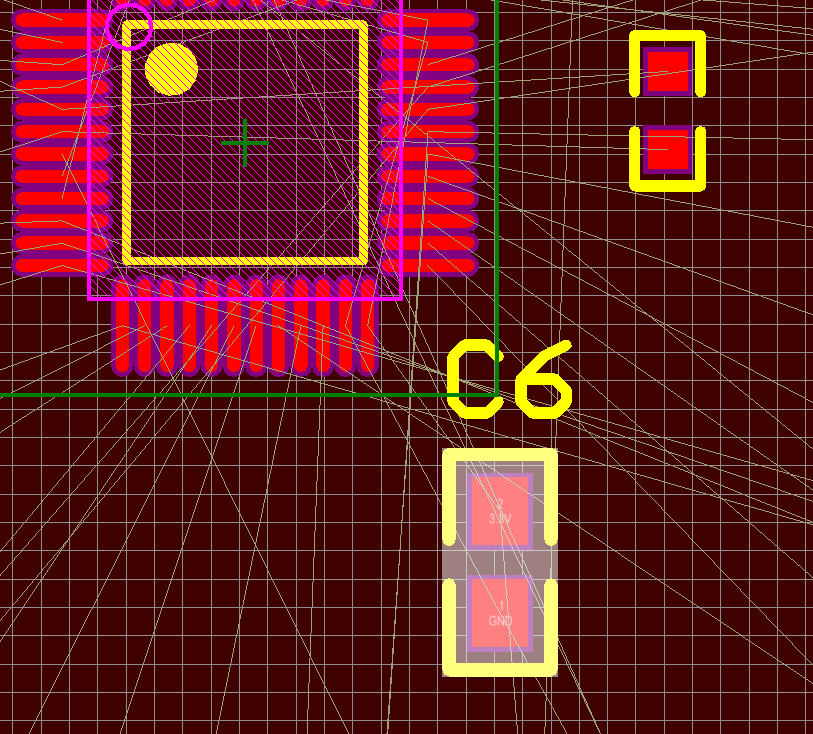

1，例如，原理图最初用的电容C6为 0805封装

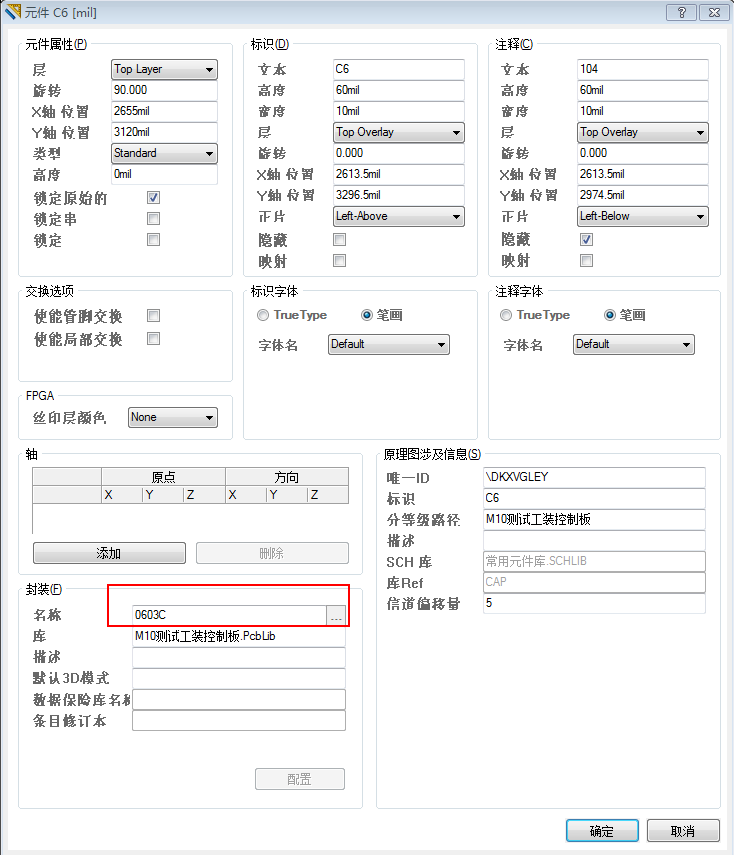

2，布局PCB时，发现0805太大，不合适，更改为0603

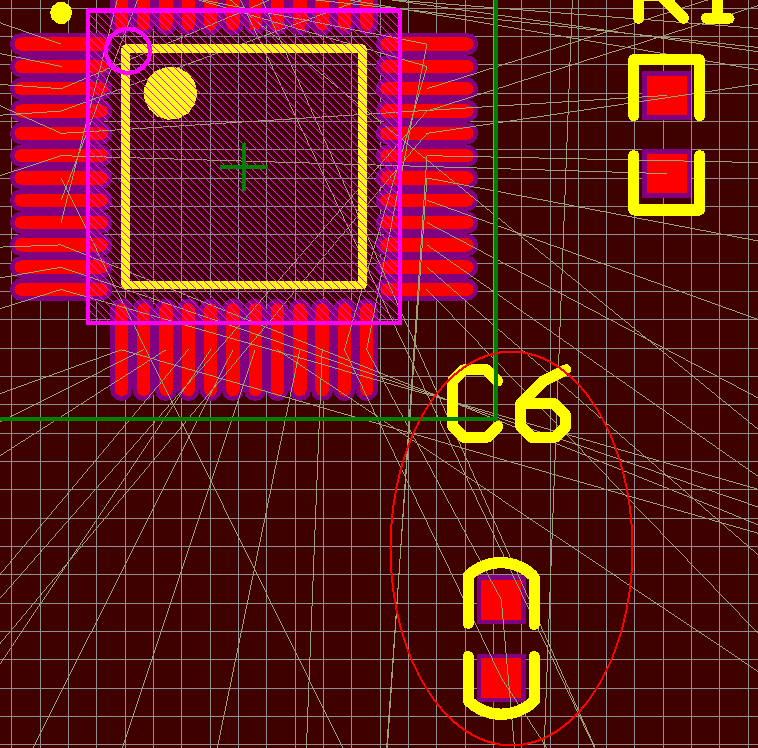

3，更改后，PCB上是立马变过来了。

4，当一批次很多个原器件在PCB里面改过封装后，原理图怎么同步：

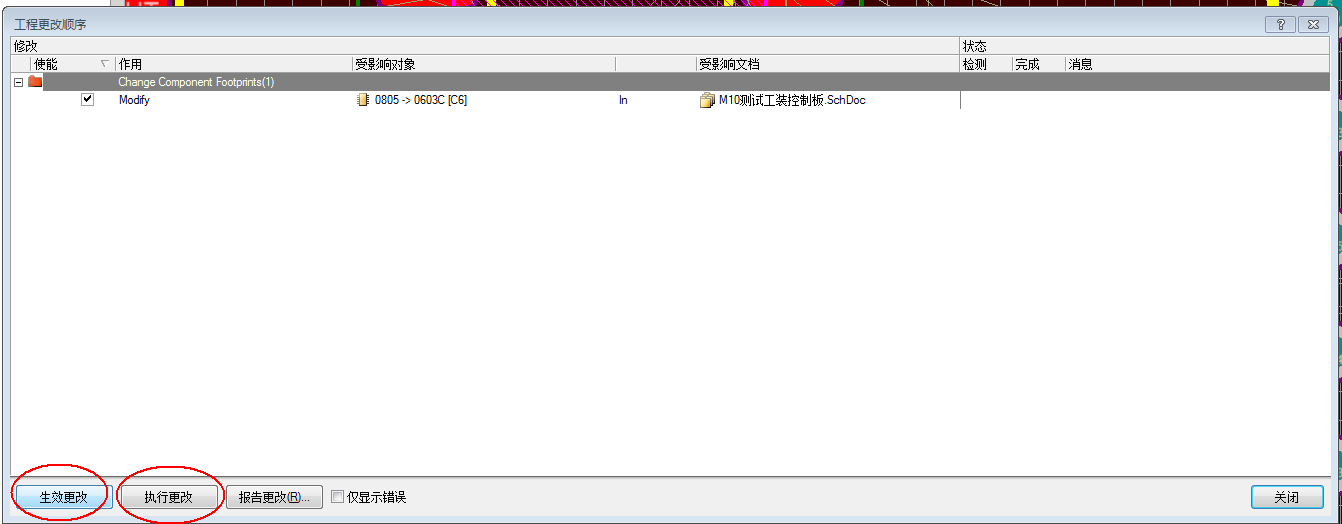

在PCB界面，选择Design》Update Schematics in xxx.PrjPCB。

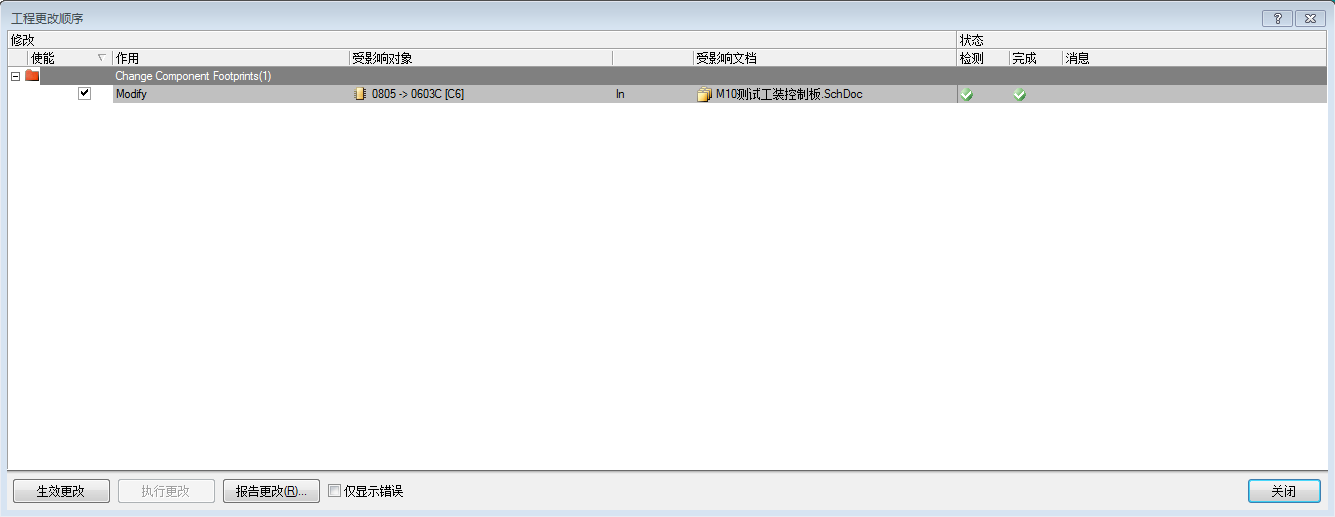

完成PCB到原理图的更新同步。

同理如果是原理图上更改了，需要同步到PCB，选择：

Design》Import Changees From xxx.PrjPCB。
