概述

一、连接
1、连接线
外部E-SATA连接线

内部连接有2种情况
主板背面板有E-SATA接口

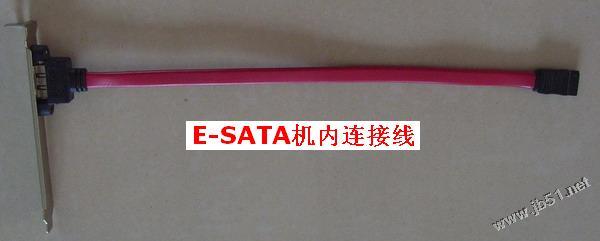

还有不带E-SATA接口的，需要带挡板的E-SATA内部连接线。

2、连接
主板有E-SATA接口的，直接用外部连接线连接就可以了。
没有E-SATA接口的需要先连接E-SATA挡板线。

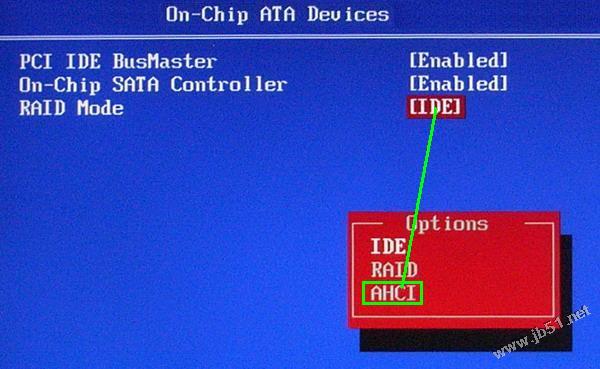

二、开启AHCI
E-SATA是SATA3GB标准规定的AHCI功能之一，使用E-SATA必须开启AHCI。

开启AHCI后，必须重新安装操作系统。
安装XP SP3时，需要通过软盘加载AHCI驱动
。
安装WIN 7，可以不加载驱动，WIN 7有自带的通用AHCI驱动，也可以通过U盘、光盘、硬盘
加载专用的驱动。
当然也有开启AHCI不重装系统系统的办法，也有安装XP SP3不用软驱加载驱动的方法。将在另文介绍。安装完操作系统，可以在设备管理器看到
AMD AHCI Compatible RAID Controller。

三、E-SATA硬盘热插拔
E-SATA支持热插拔。
插入E-SATA硬盘时，AMD的AHCI没有“安全删除硬件”提示（Intel有）。所以请打开“我的电脑
”查看。

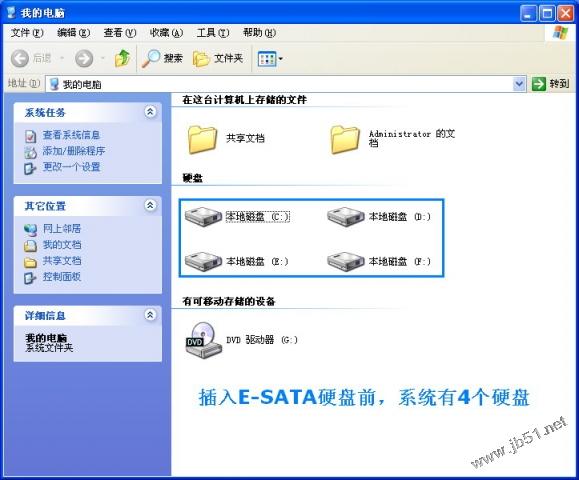

没有插E-SATA硬盘。

插入E-SATA硬盘。

AMD SB700和SB750南桥在支持E-SATA方面有缺陷，插入E-SATA硬盘时，反应速度较慢，一般需要50-60秒才可以看到硬盘。SB710南桥修正了这个问题，2-3秒就可以。
AMD虽然没有“安全删除硬件”提示，也可以热插拔

WIN 7 32位和64位支持E-SATA。按前面介绍的连接，以及BIOS开启AHCI，同样可以热插拔E-SATA硬盘。
用WIN 7自带的AHCI驱动就可以。

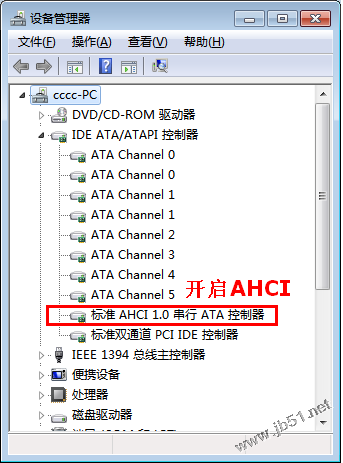

这是设备管理器看到的AHCI SATA控制器

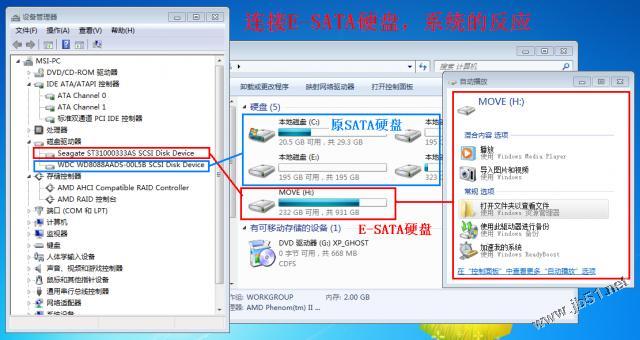

这是连接E-SATA硬盘时，“计算机”看到的E-SATA硬盘。

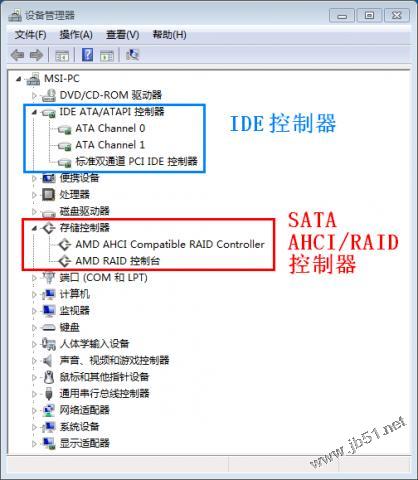

再看看按装AMD SB710的AHCI驱动后的设备管理器

原来的ATA控制器只剩下IDE的
SATA AHCI控制器在下面的存储控制器

这是未插入E-SATA硬盘的情况

这是插入E-SATA硬盘的情况

五、SB7xx的AHCI驱动
微星网站或驱动光盘都提供SB7xx的AHCI（RAID）驱动。

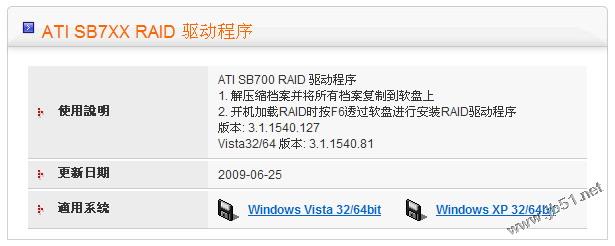

网站的AHCI驱动：

驱动光盘提供的，注意驱动文件所在路径：

AHCI驱动一般和RAID驱动整合在一起。不分操作系统，只分32位（X86）和64位（X64）。其中txtsetup.oem是XP需要的，很重要。用软盘加载时必须拷贝到软盘。

驱动文件很小，也很少，三个文件，一个是驱动，一个是安装信息，一个是安全编录。

六、驱动安装
1、XP的驱动安装
由于XP的限制，必须在安装开始，敲F6，通过软盘加载，所以必须把SB7xx的所有文件拷贝到软盘，包括X64和X86文件夹和4个文件，特别是txtsetup.oem文件，没有txtsetup.oem，XP就找不到驱动。XP读取软盘后列出驱动文件表，然后手动选择，这时要选择正确的文件，否则不能正确安装。
也可以通过nLite制作整合AHCI（RAID）驱动的XP，制成XP安装盘。就可以不用软盘。
2、VISTA和win7的驱动安装
VISTA和win7整合了通用的AHCI（RAID）驱动，一般不特别加载也可以。如果加载，可以通过U盘、光盘、硬盘加载（比XP进步了），在安装时选择“加载驱动”，然后通过“浏览”指定驱动文件路径。

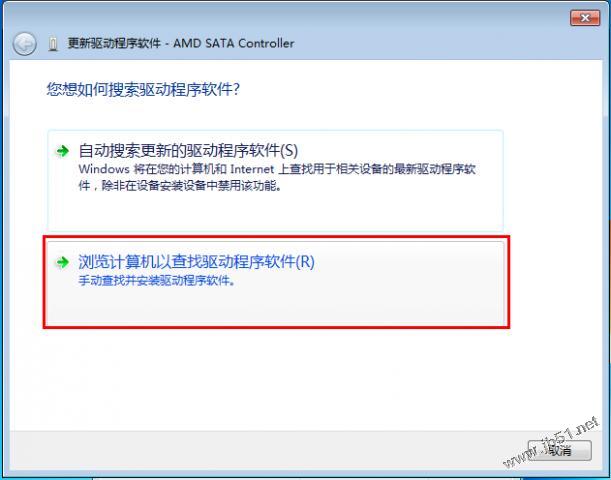

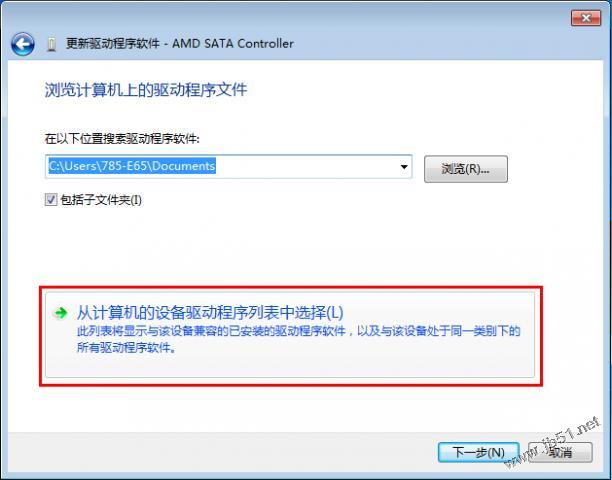

还可以在使用VISTA、win7自带的驱动安装后，在设备管理器手动安装。

BIOS开启AHCI，安装win7后设备管理器看不到SATA AHCI控制器，而是AMD SATA控制器。
