DELL服务器阵列卡配置方法(5I/R)

SAS 5 I/R 阵列卡中文用户手册可以从下面的站点获得：
http://supportapj.dell.com/support/edocs/storage/RAID/SAS5iR/sc/index.htm

第一部份   SAS 5 I/R 界面 (包括verify HD )
第二部份   配置RAID 1
第三部份   同步磁盘 ( rebuild )
第四部份   配置 RAID 0

第一部份     SAS 5 I/R 界面

首先自检时查看SAS 5 IR 阵列卡是否有自检到，并按 Ctrl+C 进入SAS 5/IR

在按完Ctrl+C 后进入的下一个屏幕，可以查看SAS5/ir 的固件版本号和启动的顺序，按+/- 号可以更改启动顺序，ins/del 键可以更改启动列表,直接按回车进入SAS 5IR 的配置界面

在这个SAS5 I/R 的界面中可以查看/设置 RAID  (RAID Properties )
                                                      查看/设置 SAS 拓朴 ( SAS Topology )
            或是查看/设置适配卡的高级属性 (Advanced Adapter Properties )

先查看 SAS 的拓朴，在这里面可以查看到SAS 5 I/R 阵列卡中一共插了三块硬盘

按Alt+D 可以查看设备的具体属性(包括对此块硬盘进行 Verify !)

主界面的查看/设置适配卡的高级属性 (Advanced Adapter Properties )

在Advanced Adapter Properties 中有以下

这里面有一项 PHY 属性很重要，就是 Discovery Status  它可以显示一些SAS 链路/协议上的一些问题

第二部份 配置RAID 1

在主界面选择 RAID Properties 进行阵列卡配置

在RAID 配置界面中有三个选择项

查看已经存在的阵列配置 （ 此选项只有在已经存在阵列配置的情况下才出会现）
通常在第一次配置阵列时，只会出现 下面两项
创建 IM (镜像) 卷    (做RAID 1 )   （最多只允许两块硬盘做RAID1）
创建IS ( 条带)卷    （做RAID 0 ）（最少2块，最多4块硬盘做RAID0）

创建RAID 1 （选择 Create IM Volume ）

将光标移动到第一块硬盘的RAID Disk 栏上，按空格键选中这块磁盘，这时驱动器状态变成 Primary (主盘)

Drive Status 有以下几种：具体说明可以查最上面的用户手册链接

然后将光标移动到第二块磁盘的 RAID Disk 处，按空格选中

这时会出现一个警告提示， 大意是如果继续将这块硬盘加入阵列中，这块盘上原先的数据将会被抹除，

按C 后，可以成功的创建RAID 1

系统会自动提示是否需要保存RAID 的配置，选择保存退出

再按F3 确认后就可以成功的创建RAID 1了。

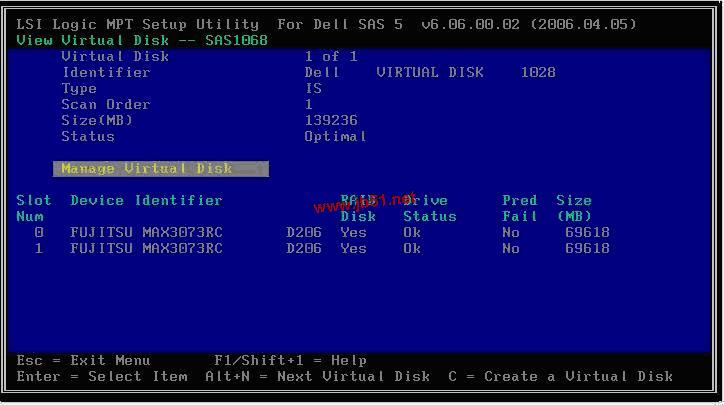

如果需要对刚刚创建的RAID 1 进行管理，可以选择 View Existing Array

在这里面可以查看到逻辑驱动器的状态和物理驱动器的状态

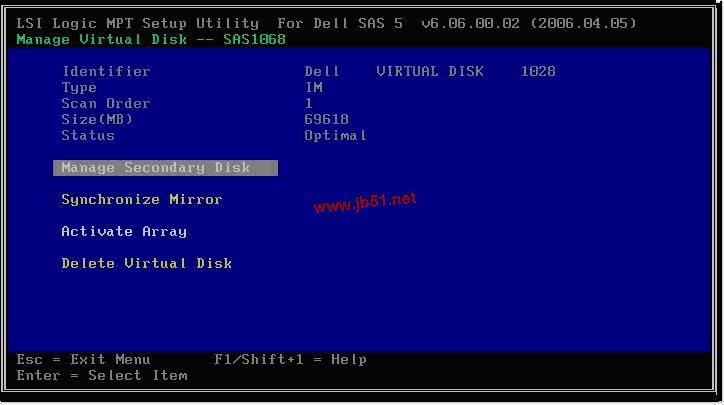

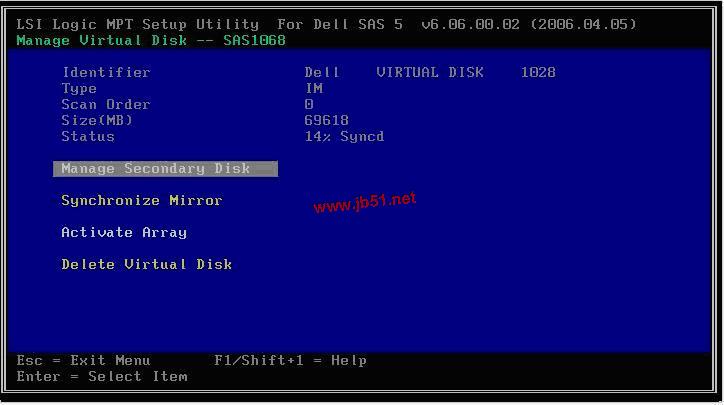

在管理VD的选项中，可以选择“管理第二块磁盘”
                                                       “同步镜像”
                                                       “激活阵列”
                                                      “删除虚拟磁盘”

“管理第二块磁盘”的作用是用于将次驱动器添加到丢失了成员且性能下降的 IM 虚拟磁盘中。

该选项在以下条件下不可用：

虚拟磁盘为非活动状态。
虚拟磁盘不是丢失了成员且性能下降的 IM 虚拟磁盘。
已使用 IS 虚拟磁盘。（已经做了RAID0）

“同步镜像”的作用是固件使用镜像主磁盘上的数据同步次磁盘上的数据。请执行以下步骤，开始同步 IM 虚拟磁盘：

选择“Synchronize Mirror”（同步镜像）。

按 Y 键开始同步，或按 N 键取消同步

该选项在以下条件下不可用：

虚拟磁盘为非活动状态。
虚拟磁盘无需重新同步。
已使用 IS 虚拟磁盘。（已经做了RAID0）

“激活阵列”的作用是用于激活非活动（不相关的）虚拟磁盘。如果没有非活动的虚拟磁盘，则该选项将呈灰色

如果将虚拟磁盘从一个 SAS 5/iR 控制器或计算机中删除，并移动到另一个控制器或计算机中，则该虚拟磁盘会变为非活动状态。“Activate Mirror”（激活镜像）选项允许重新激活添加到系统中的非活动虚拟磁盘。该选项仅适用于选定虚拟磁盘当前处于非活动状态的情况。

选择“Activate Mirror”（激活镜像）。

按 Y 键继续激活，或按 N 键放弃激活。
暂停一会后，虚拟磁盘将变为活动状态。

  注：仅当迁移的虚拟磁盘处于最佳状态并且包含所有物理磁盘时，才支持激活迁移的虚拟磁盘。

删除虚拟磁盘
  注意：删除虚拟磁盘之前，请确保备份虚拟磁盘上需要保留的所有数据。

请执行以下步骤删除选定的虚拟磁盘：

选择“Delete Virtual Disk”（删除虚拟磁盘）。

按 Y 键删除虚拟磁盘，或按 N 键放弃删除。

按 <F3> 键以确认虚拟磁盘的删除。暂停一会后，固件将删除虚拟磁盘

第三部份 Rebuild failed HDD

下面举个例子：

两块73G 硬盘做了RAID 1 ， 在操作系统安装好后，人为的将第二块硬盘移除，然后再插入一块硬盘到slot 2

再进次入 View Virtual Disk 后见到的状态如下图
逻辑驱动器状态为“degrade “
Slot 1 的硬盘状态为 “Missing ”

(注意，不论是哪块硬盘掉线了，另一块存在的硬盘自动成为primary ，只是Slot 不变)
 下图是slot0 的硬盘被拨掉后，Slot 1 的硬盘自动成为Primary

直接插一块新硬盘到slot 1 ，系统自动识别到此硬盘并开始rebuild ( 同步)

等到同步( rebuild )完成后,VD 就恢复正常了

如果在Degrade 状态下插一块硬盘到其它Slot 上这时候进入 管理虚拟磁盘中，就可以选择管理第二块磁盘了

系统会发现一块新磁盘，请将光标移动到第二块磁盘的”Add Disk”上

用空格或是加减号将加亮的No 改成 Yes ,然后再按 C 提交更改

出现提示保存/放弃更改，这里我们选择保存更改，然后再按F3确认

这时候就可以看到阵列在重新同步数据到新硬盘上

这时候如果查看 虚拟磁盘的状态，可以看到物理硬盘状态是“未同步”

同步完成后VD的状态恢复成Optimail就可以正常工作了

第四部份 配置RAID 0

RAID 0 的配置相对简单得多，直接选择 Create IS volume

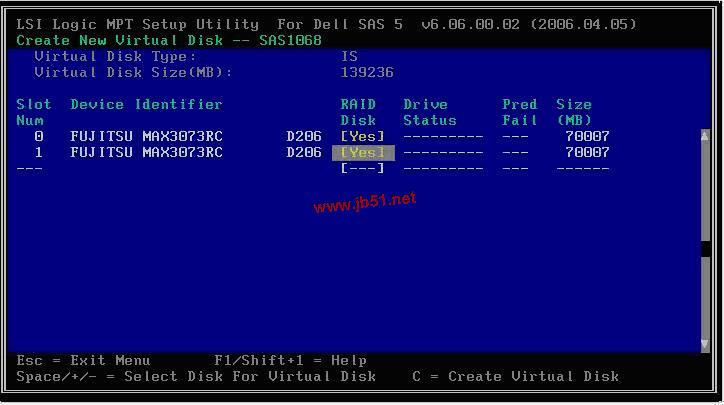

用空格键将要做成RAID 0 的硬盘都选中

然后再按C 创建RAID 0

系统会自动提示是否需要保存RAID 的配置，选择保存退出

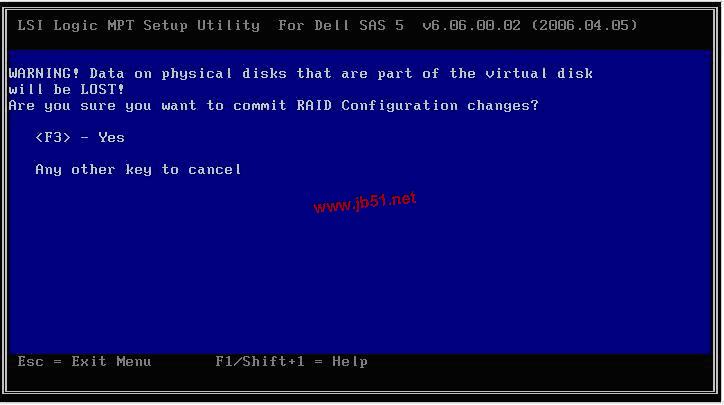

最后再按F3 确认后就可以成功的创建RAID 0了。
