概述
使用AutoCAD/天正制图时常常需要提取部分文件生成独立文件，这样可以避免太多图形的干扰，方便我们的作图，那么如何使用这项功能呢？我来介绍一下自己的经验。
1、打开AutoCAD/天正软件，以天正2014为例，其他版本均可适用。下图为天正2014工作界面。
2、打开自己已经制作好的cad图形，以某住宅户型为例。

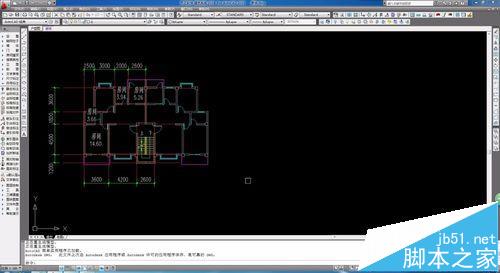

3、比如现在需要将图中框选的图形存储为单独的文件。下面是具体的操作方法。
4、选中图形并输入快捷键“W”，会跳出写块对话框，在这里进行必要的设置。
5、默认的一些设置都不用改变，或者根据自己的需要将另存出的文件编辑为块。这里基本上只需要改变存储的位置就可以了。

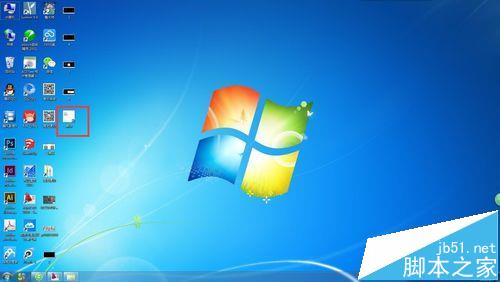

6、点击确定后存储位置就会出现刚刚另存出来的文件。

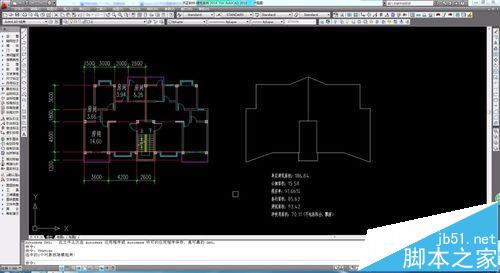

7、使用天正打开该文件，就是一个干干净净的AutoCAD文件了，没有任何其他图案，并且是原位的。
