ASP.NET中制作各种3D图表的方法

151 阅读 0 评论 100 点赞

我是靠谱客的博主动人大树，最近开发中收集的这篇文章主要介绍ASP.NET中制作各种3D图表的方法，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

前言

大家都知道通过图表控件，我们即能表示数据又能比较各种图表的数据，例如比较去年和今年的收入。图表的类型也有很多，如柱状图、折线图、条形图、组合图等等。

首先，我将展示如何绘制出一个简单的图表。

简单图表的步骤

步骤1

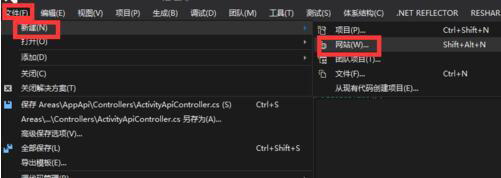

新建一个”ASP.NET Empty Web Site”。

步骤2

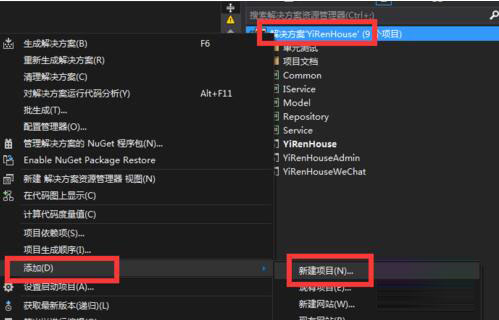

在Solution Explorer 中添加新项目，添加new form。

步骤3

工具栏—标准—项目。我们会看到在.Net Framework Component.中有两个图表选项，打勾并保存。.NET Framework 4.0 及以上版本将chart控件集成到了工具箱toolbox里面，3.5及早期版本中则需要此步骤。

步骤4

进入工具栏—数据—图表，从工具栏中拖到页面。

步骤5

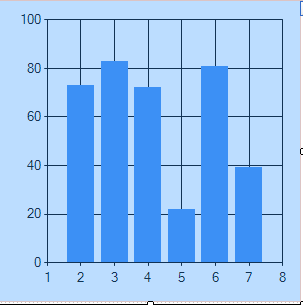

将chart控件拖到页面以后，IDE会自动在web.config 文件中添加以下4个标签，同时在Default.aspx 的designer页面也能看到一个普通图表。

<appSettings>
    <add key="ChartImageHandler" value="storage=file;timeout=20;dir=c:\TempImageFiles\;" />
   </appSettings>

 <httpHandlers>
     <add path="ChartImg.axd" verb="GET,HEAD,POST" type="System.Web.UI.DataVisualization.Charting.ChartHttpHandler, System.Web.DataVisualization, Version=4.0.0.0, Culture=neutral, PublicKeyToken=31bf3856ad364e35"
      validate="false" />
    </httpHandlers>

 <controls>
    <add tagPrefix="asp" namespace="System.Web.UI.DataVisualization.Charting"
     assembly="System.Web.DataVisualization, Version=4.0.0.0, Culture=neutral, PublicKeyToken=31bf3856ad364e35" />
   </controls>

 <assemblies>
    <add assembly="System.Web.DataVisualization, Version=4.0.0.0, Culture=neutral, PublicKeyToken=31BF3856AD364E35"/>
   </assemblies>

步骤6

右击图表，进入属性。属性窗口选择并添加数据源。当然我们也可以用代码将数据绑定到图表的方式，下文的3D图表的代码我就采用了绑定方法。

步骤7

成功添加数据源之后，返回属性窗口，点击系列，我们会看到这样的一个窗口。

步骤8

在系列的数据源中设置X轴和Y的对应项，这里我将X轴的对应项的值设置为姓名, Y轴的对应项的值设置为年龄。如果想要在图表中分别为X和Y轴命名，那么返回属性窗口，点击图表区，你就会看到一个Axes的属性。

步骤9

运行程序，输出结果如下图。

图表的类型

如果你想要各种类型的图表，这很简单，右击图表—显示智能标签，就能选取各种图表类型了。

3D 图表

与其他图表相比，3D图表的优势在于看起来更清晰、更直观。现在我们就来讨论如何制作3D图表。

首先新建一个网站，将图表拖到aspx页面。如我上述所说，代码会自动添加到web.config文件中。然后只有在aspx页面中有一个图表区标签。我们把3D改为true。我们也可以使用向导，右击图表—属性—图表区属性，然后在3D图表设置中将3D改为true，默认情况下就会是false。

代码：

<%@ Page Language="C#" AutoEventWireup="true" CodeFile="ExamChart.aspx.cs" Inherits="ExamChart" %>

<%@ Register Assembly="System.Web.DataVisualization, Version=4.0.0.0, Culture=neutral, PublicKeyToken=31bf3856ad364e35"
  Namespace="System.Web.UI.DataVisualization.Charting" TagPrefix="asp" %>

<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">

<html xmlns="http://www.w3.org/1999/xhtml">
<head runat="server">
  <title></title>
</head>
<body>
  <form id="form1" runat="server">
  <div>



   <asp:Chart ID="ScoreChart" Width="600px" Height="320px" runat="server"
      BackColor="Silver" BackGradientStyle="LeftRight" BorderlineWidth="2"
      TabIndex="2" onload="ScoreChart_Load">
    <Series>
     <asp:Series Name="RunSeries" ChartArea="ChartArea1">

     </asp:Series>
    </Series>
    <ChartAreas>
     <asp:ChartArea Name="ChartArea1">
       <AxisY Title="得分">
       </AxisY>
       <AxisX Title="姓名">
       </AxisX>
<Area3DStyle Enable3D="True" WallWidth="10"></Area3DStyle>
     </asp:ChartArea>
    </ChartAreas>
     <Titles>
       <asp:Title Name="Title1" Text="得分情况">
       </asp:Title>
     </Titles>
   </asp:Chart>

  </div>
  </form>
</body>
</html>

然后新建一个类：

public class run
{
  public string Name { get; set; }
  public int Point { get; set; }
}

创建数据源，将数据源绑定到图表中，绑定方法的代码如下：

using System;
using System.Collections.Generic;
using System.Web.UI;
using System.Web.UI.DataVisualization.Charting;

public partial class ExamChart : System.Web.UI.Page
{
  protected void Page_Load(object sender, EventArgs e)
  {
    if (!Page.IsPostBack)
    {

      BindData();

    }

  }

  private void BindData()
  {

    var runs = new List<run>()
      {
        new run() { Name = "王利", Point = 200},
        new run() { Name = "张明", Point = 32 },
        new run() { Name = "孙超", Point = 78 },
        new run() { Name = "李飞", Point = 50 },
        new run() { Name = "赵越", Point = 32 },
        new run() { Name = "王洪", Point = 155},
        new run() { Name = "宋伟", Point = 22 }
      };

    var series = ScoreChart.Series["RunSeries"];

    foreach (var exam in runs)
    {

      var point = new DataPoint();
      point.SetValueXY(exam.Name, exam.Point);

      point.Label = exam.Point.ToString();
      series.Points.Add(point);
    }

    ScoreChart.DataSource = runs;
    ScoreChart.DataBind();
  }
  protected void ScoreChart_Load(object sender, EventArgs e)
  {

  }
}

运行程序，效果图：

我们知道，生效3D后我们就可以创建一个3D图表，它是一个布尔类型可能是为true也可能是为false，默认情况下通常为false。此外，在ASP.NET中，3D图表的角度也可以调整，介于90度到-90度之间。-90度会使图表会完全处于置底，90度则会完全置顶。有一个属性被称为“Is clustered”属性是一个布尔值，即使使用具有相同类型和性质的多个图表，它也能展现良好的视图效果。

总结

以上就是这篇文章的全部内容了，希望本文的内容对大家的学习或者工作能带来一定的帮助，如果有疑问大家可以留言交流，谢谢大家对脚本之家的支持。
