概述

小编发现很多朋友在linux上烧写、配置、搭建Edison环境的时候出现过很多问题，基本上很多人使用setup tool for ubuntu，小编在此先提醒各位，千万别用！

首先我们先来看下Edison入门环境配置相关的内容

文档说明：本文的阅读对象适合刚入手Edison并且在linux系统下操作的开发人员，所有操作均在linux系统下完成，主要内容包括Edison板级基本配置，Arduino IDE和Eclipse IDE开发环境的配置，固件的更新，本机编译和交叉编译的实现等，通过对这些基本开发环境的配置和程序下载的实现后，可进一步深入学习对Edison的相关高级开发和相关实验。

配置需求：

[size=12.0000pt]1.ubuntu 12.04 64位操作系统（开发机）

[size=12.0000pt]2.Edison模块和arduino扩展板套件一份

[size=12.0000pt]3.两根MicroUSB数据线

建议：因为刚开始在配置Edison的时候使用过VM虚拟机装的ubuntu，结果存在很多问题，在配置环境的时候连接开发板很不稳定，经常出现串口识别不了，程序下载失败等问题，所以建议电脑只装ubuntu系统或者装个ubuntu双系统，建议用ubuntu 12.04 桌面64位版本的linux系统，这会减少开发中遇到的很多不必要的麻烦。


下载附件保存到相册

2015-8-12 11:43 上传

下面直接进入正题：

Edison板级基本配置：

这里的配置包括：开发板名字，密码，wifi的连接。其中设置的名字，密码和在wifi连接成功后得到的ip在后面eclipse开发工具向开发板下载程序的时候均需要使用，所以在这里对配置做一下操作说明：

在Windows系统中我们经常用Putty来连接linux主机，在Linux系统中Putty也是可以使用的，但是今天我们用screen来实现Ubuntu开发机对linux主机的连接。

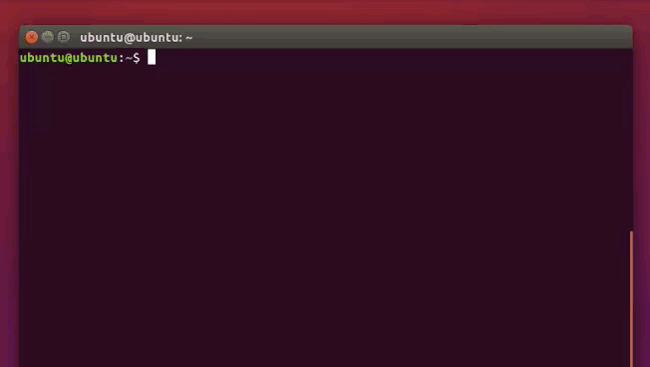

首先检查ubuntu中是否安装了screen,可以输入命令：

screen –v

如果现实Screen version XXX(版本号)，表示已经安装Screen

如果没有现实版本号，输入以下命令安装：

sudo apt-get install screen

安装完成后我们将装有edison的arduino扩展板连接到ubuntu开发机，此时稍等一会在操作，因为edison上电后启动内部自带的Linux系统也需要一点时间。当Ubuntu开发机的左边的导航栏里面显示edison的时候表示已经连接成功。

接下来我们查看串口是否存在，正常连接的时候串口设备号是/dev/ttyUSB0，输入命令：

ls /dev/ttyUSB0 –l

如果输出：/dev/ttyUSB0 ,表示串口存在，可继续操作，如果不存在，可插拔一下串口连接线。

接下来我们要在ubuntu开发机中连接edison的liunx主机，输入命令：

sudo screen /dev/ttyUSB0 115200

回车后Ubuntu开发机会弹出一个新窗口，双击Enter键进入登录提示界面：

默认输入：root 可直接登录！

登录成功后开始配置开发板，两种方法都可以：

1.输入命令：configure_ediosn –setup (注意：setup前面是两个“-”，下面类似)

回车后根据提示一步步完成name,password,wifi的配置

2.选择性配置命令：

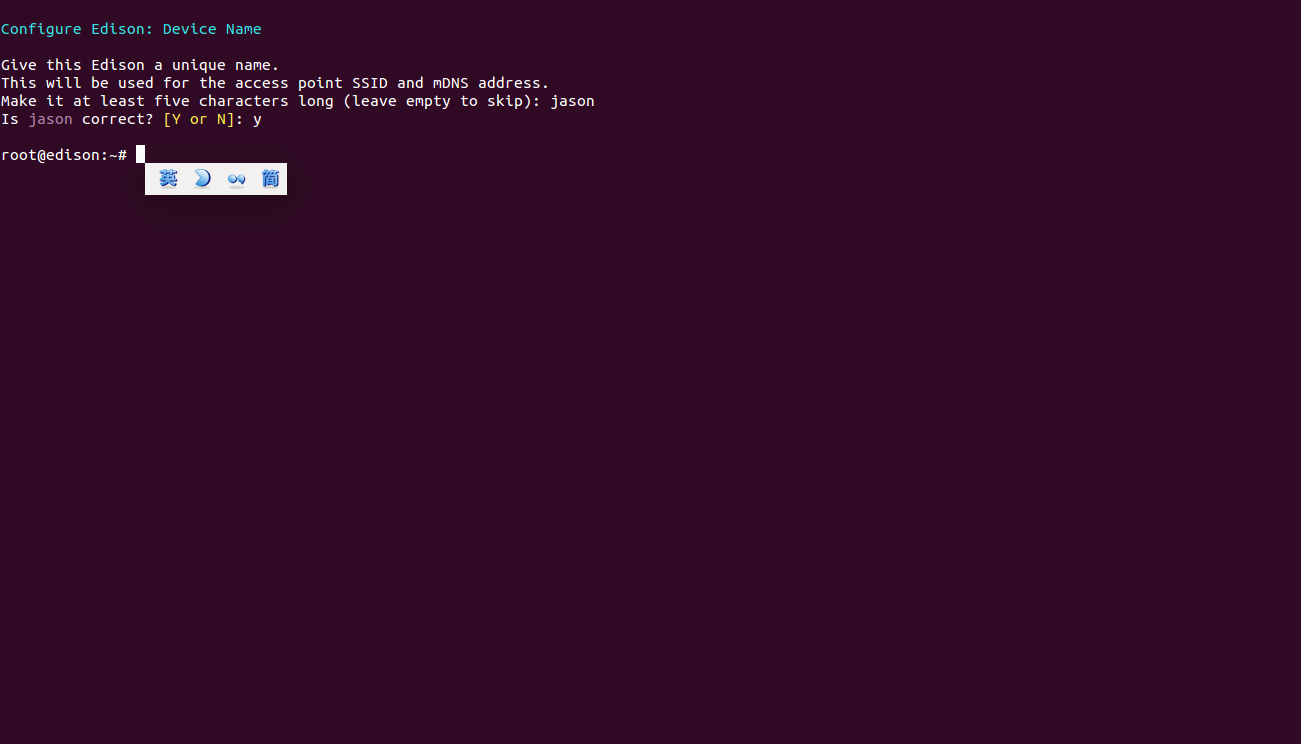

输入命令 configure_edison –name,回车，配置名字，显示下面信息，此处设置的名字是jason：

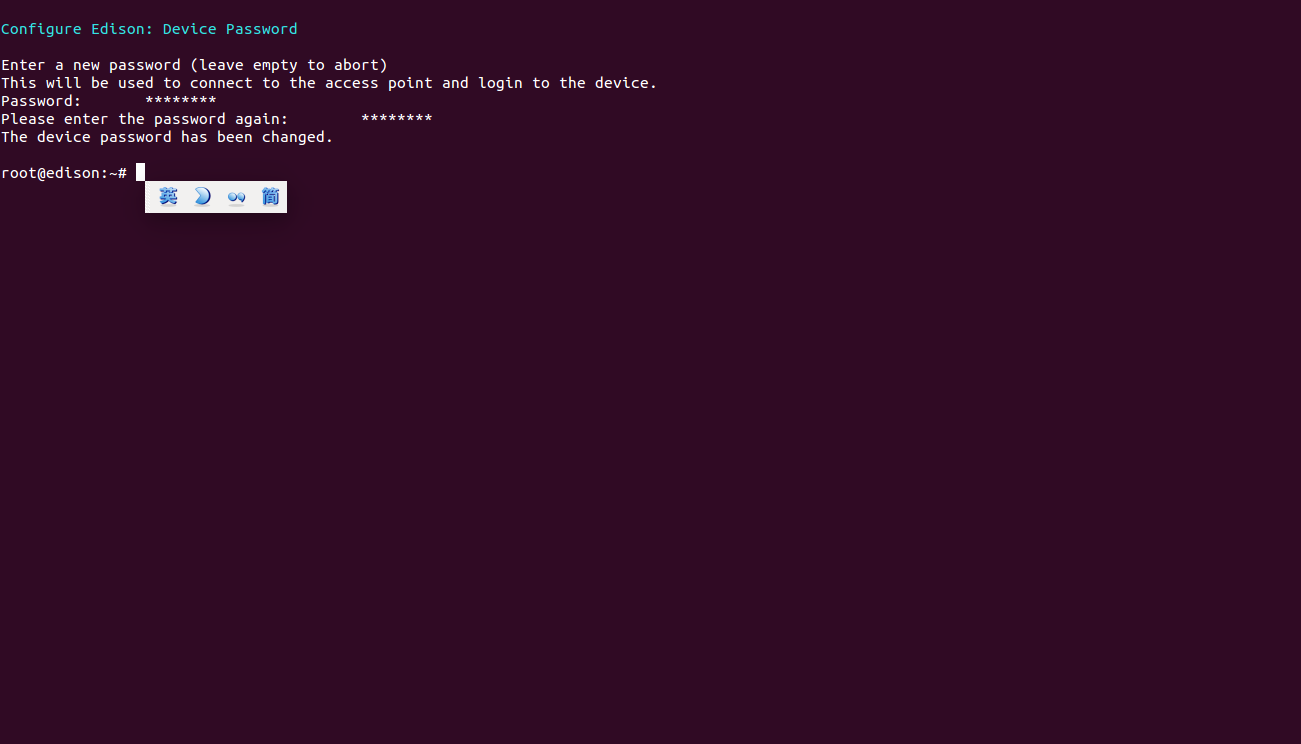

输入命令：configure_edison –password，回车，配置密码，密码最好是8个字符的，显示下面信息，此处密码设置为12345678：

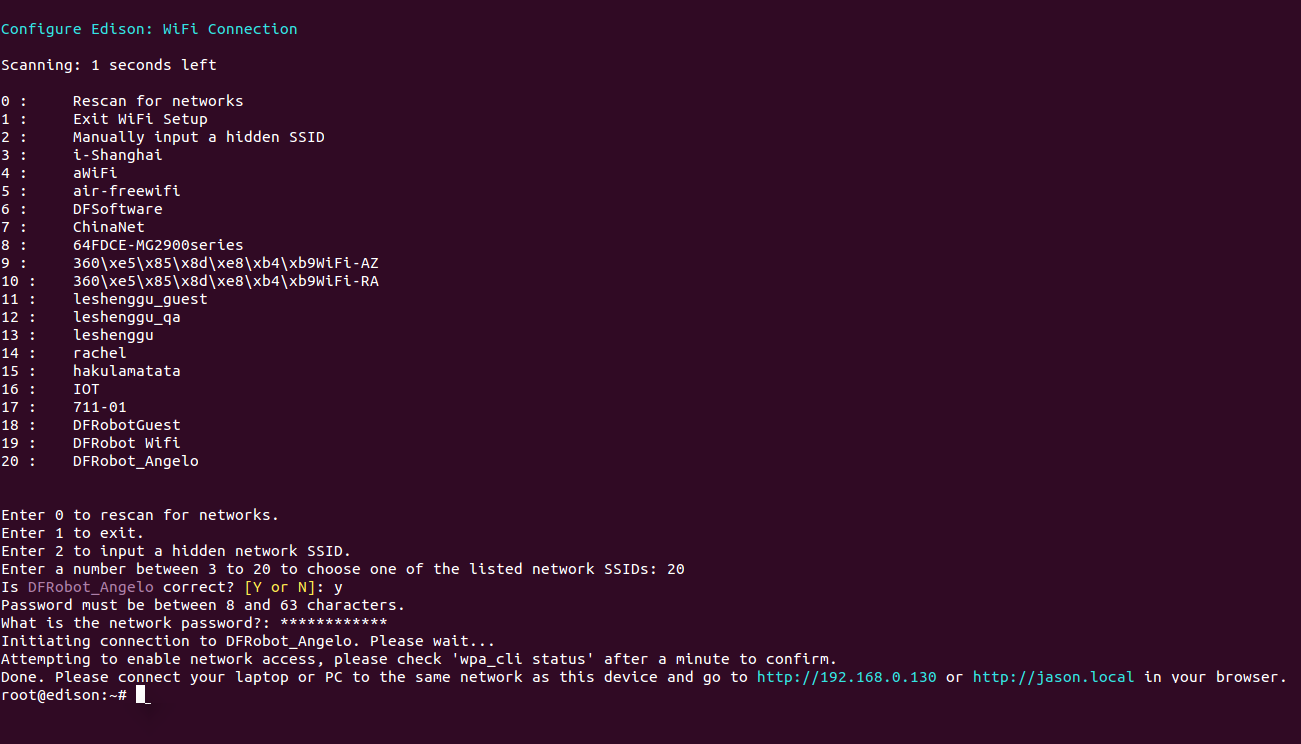

输入命令：configure_edison –wifi,回车，连接wifi，会出现下面信息，按提示操作即可：

当wifi连接成功后显示的蓝色字体的IP（192.168.0.130）,在eclipse下载程序的时候能用的上，在这里可以留意一下。

至此，在Ubuntu中对Edison板级基本配置已经完成。

下面我在看一下关于环境配置的时候误区以及解决办法：

1、前言

linux上烧写、配置、搭建Edison环境，千万不要用默认的setup tool for ubuntu!!! (即使，你用的就是ubuntu)

因为，其默认的工具会从一个坏链接下载配置文件：https://downloadmirror.intel.com/25871/eng/iot_data.xml，而该链接早已变为404。

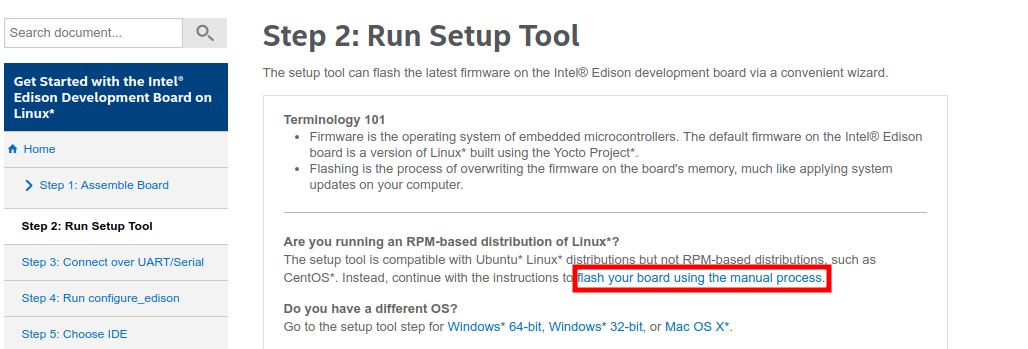

建议到下面这一步从我圈的红色部分继续进行！

>> https://software.intel.com/en-us/get-started-edison-linux-step2

2、烧写固件到Edison

官方介绍setup tool是一种较好的方法来烧写固件，而dfu-util是为了某些手动想烧写固件的需求准备的。而在linux中setup tool会有第一节中描述的问题，因此我们选用dfu-util进行烧写。

This process uses dfu-util, an open source program that implements the USB DFU (USB Device Firmware Upgrade) protocol.

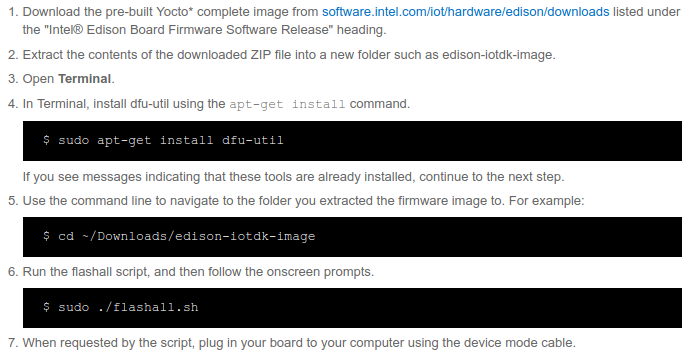

利用dfu-util操作比较简单，可以完全按照介绍进行：

>> https://software.intel.com/en-us/getting-started-troubleshooting-edison-for-linux#manual-flash-process

注：需要注意USB数据线的连接方式及switch开关的拨动位置；烧写大概用5min，不要断电或拔下数据线！

╭─btfz@btfz-pc ~/Tool/Edison/Image
╰─$ sudo ./flashall.sh                                                                            254 ↵
Using U-Boot target: edison-blankcdc
Now waiting for dfu device 8087:0a99
Please plug and reboot the board
Flashing IFWI
Download  [=========================] 100%   4194304 bytes
Download  [=========================] 100%   4194304 bytes
Flashing U-Boot
Download  [=========================] 100%    237568 bytes
Flashing U-Boot Environment
Download  [=========================] 100%    65536 bytes
Flashing U-Boot Environment Backup
Download  [=========================] 100%    65536 bytes
Rebooting to apply partition changes
Now waiting for dfu device 8087:0a99
Flashing boot partition (kernel)
Download  [=========================] 100%   6144000 bytes
Flashing rootfs, (it can take up to 5 minutes... Please be patient)
Download  [=========================] 100%  1373159424 bytes
Rebooting
U-boot & Kernel System Flash Success...
Your board needs to reboot to complete the flashing procedure, please do not unplug it for 2 minutes.

3、串口连接与配置密码及wifi

参照官方介绍，使用screen进行连接：

>> https://software.intel.com/en-us/get-started-edison-linux-step3

主要是安装screen：sudo apt-get install screen

将板子通过USB线连接到电脑，查看USB设备：ls /dev/ttyUSB*

通过USB连接到板子：sudo screen /dev/ttyUSB0 115200
