CAD建筑图怎么绘制轴线？cad中正切的轴线一般通常是虚线，但是不管我们怎么更改线性画出来的都还是实线，该怎么办呢？下面我们就来看看详细的教程。
1、首先打开图层特性管理器，新建一个图层，设置上轴线的名字，小编设置的颜色为红色，还有线形改为后编号是W400的虚线。

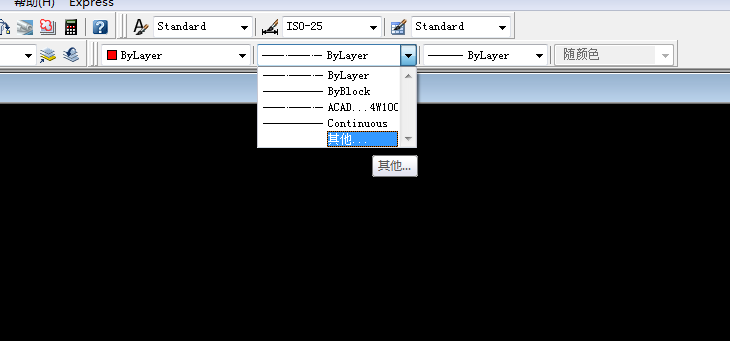

2、然后回车，回到主页面之后点击界面上方的线形选项标志。例如下面图片上方的其它标志。

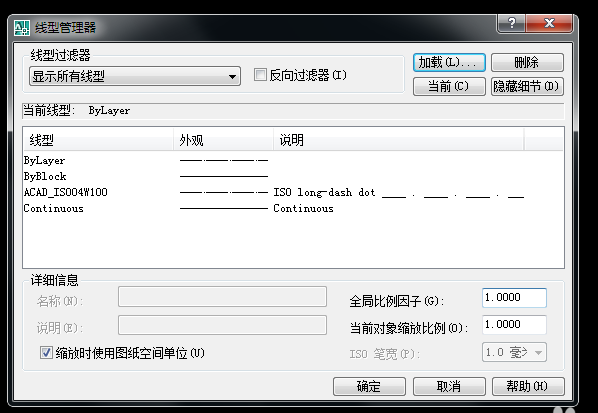

3、接下来会出现这样的一个现行管理器的窗口，点击窗口上的显示细节图标。
4、接着窗口下面会出现全局比例因子和当前对象缩放比例的选项框来，记住只改全局比例因子这一选项，其他的都不用改。
5、全局比例因子的数值不宜过大，在这里小编设置成5让大家看得清晰一点。根据图形的大小可以调节数值的大小。

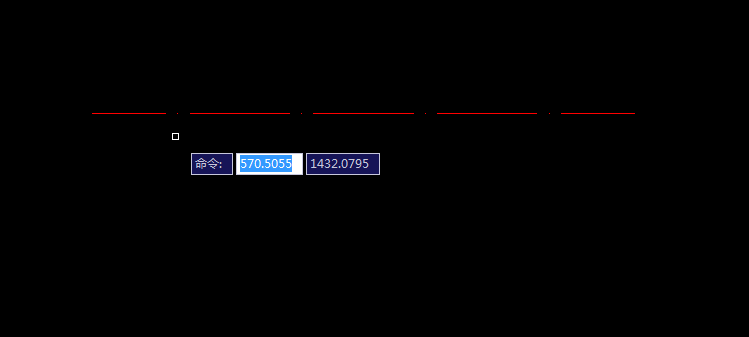

6、返回界面点击直线，就可以画出标准的建筑轴线了。可以根据自己的审美观调节比例的大小。
以上就是cad中轴线的画法，很简单，问题的关键就是需要将实线变成虚线，掌握了就可以了。
