方便，快捷地修改cad图

工具/原料

方法/步骤

1、当大家在绘制cad图的时候一般会建立很多的图层，以便于准确地表示各种信息，例如墙线，轴线等等，但是这样的话会使画出的cad图很难进行修改。

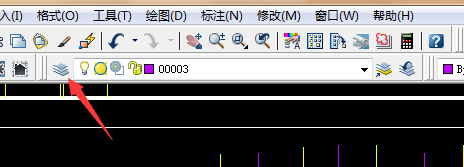

2、下面我就教大家一种方式可以非常方便的进行cad图的修改，首先在下图箭头所指的地方点击打开“图层特性管理器”。具体的操作方式如下图所示。

3、点击打开“图层特性管理器”后，如图所示的5个图层其中01，02，03，04图层是上面传的图片上的四种线性，下面以这四种线性为例进行介绍。

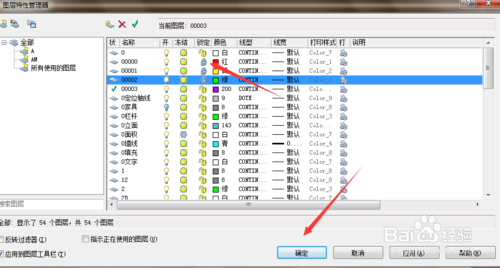

4、在“图层特性管理器”中点击00,01,02图层后边“锁定”选项下方的锁样式的图标，进行锁定图层，具体操作方式如下图所示，锁定图层后点击下方的确定选项。

5、这时再在刚才画的四种线段中，分别点击被锁定和未被锁定的线型，可以发现被锁定的线型上面有一个锁的标记，而未被锁定的则没有这个标识。

6、如图所示框选所有的线段，可以发现只有未被锁定图层03所画出的线段被选中，而被锁定的图层所画出的线段都未被选定。这时就可以对未锁定的图层进行修改。

7、当这个图层被修改完成之后，可以重新进入“图层特性管理器”解锁图层，或者锁定其他图层，对其他图层进行修改。

以上就是方便快捷地修改cad图方法介绍，希望能对大家有所帮助！
