三星S6国行充电器EP-TA20CBC拆解图赏+测试 能快速充电

今天充电头论坛QQ群148924810有网友爆料，三星Galaxy S6手机的国行型号在“CCC产品认证公共服务平台”上出现，证书编号分别为：SM-G9208(移动双卡版)，2015011606758507;SM-G9209(电信双卡版)，2015011606758513。下面我们为大家带来了三星S6国行充电器EP-TA20CBC充电器的拆解图赏，这款充电器在为S6可以快速充电。

Galaxy S6的国行机和充电器今天同时通过了国内相关机构认证。惊喜的是，充电器和Note 4上一样都是EP-TA20CBC，都支持高通Quick Charge 2.0快速充电技术，电压最高可达9V，因此兼容高通快充标准的充电器有望都可用于Galaxy S6。

现在又有一位接近三星供应链的网友将手中用于测试的EP-TA20CBC充电器做了拆解，分享了它的内部做工。

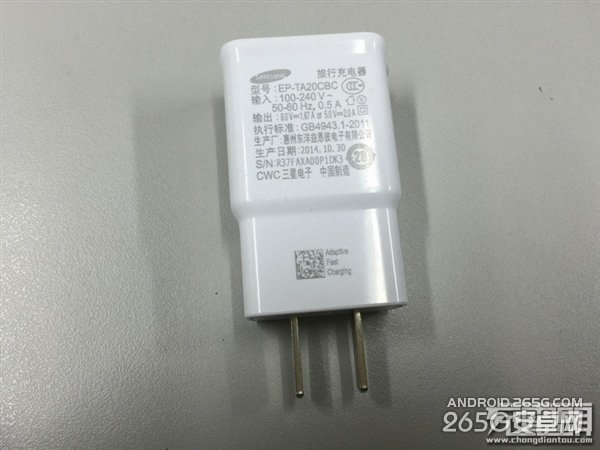

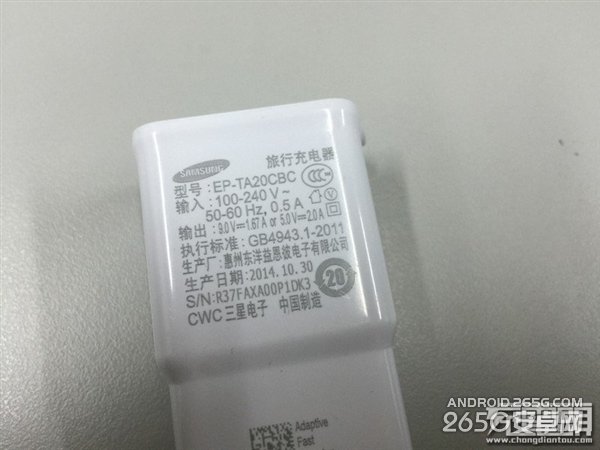

这款充电器由惠州东洋益恩彼电子有限公司为三星代工，也就是发烧友们说的“DK版”。输入电压100-240V，输出有两档，分别为5V/2A(10W)、9V/1.67A(15.03W)。

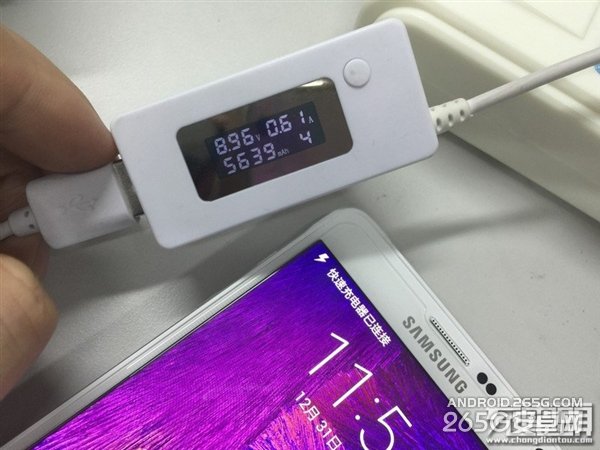

因为还没有S6的真机，就先用它给Note4充电，电压最高到了8.96V，手机顶部的任务栏也会显示：快速充电器已连接。

充电器外壳的一面印有“Adaptive Fast Charging”(适应性快速充电)字样。《三星Galaxy S6使用说明书》的第12页也有提到这一点。

补充一句，根据对多款支持高通Quick Charge 2.0手机的测试，快充最高也只能工作在9V电压模式下，还未见到过支持12V输入的。

充电器采用了抽桶一体成型设计，顶盖用超声波封装，也是拆解第一步下手的位置。

注意手上这个是测试样机，为了方便测试，变压器用导线做了延长，零售版里是没有的。

整块拖出来后的样子，可以看到三星原厂PCBA熟悉的标识。

据业内工程师介绍，该充电器采用的是台湾飞兆(FairChild)的高通Quick Charge 2.0解决方案。

充电器电路板上的主要IC：白色的是初级PWM控制IC;绿色的是光耦;红色的那个不知道是MOS还是肖特基;如果上面那个是MOS，那个蓝色的就是驱动加识别一起的IC。

电路板另外一面。由于空间有限，电容都是折弯引脚后卧在板子上固定的。初级电解电容是丰宾Capxon KM系列，周期P1438/P1440，寿命2000小时。变压器要用来测试温度，就用引线给延长出来了。

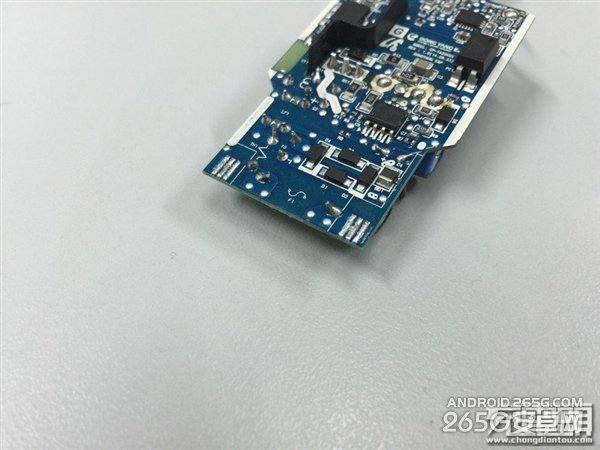

PCBA的底下可以看到正负极接触点，组装的时候通过外壳内壁上的滑轨安装、扣紧。

三星S6手机充电器在今天在写时候曝光，现在为大家带来这款充电器的拆解图赏，据称这款充电器能快速充电，充4分钟可使用1个小时。

以上就是三星S6国行充电器EP-TA20CBC拆解图赏+测试，谢谢阅读！
