cad剪切怎么用? CAD剪切图形的教程

CAD中绘制图形文件，很多情况下，并不是一步到位，往往需要间接的一些操作，所以，会经常用到“修改”命令，而修改中的“剪切”是一个较为常见的功能，怎样使用它，使用的时候有什么小技巧呢。

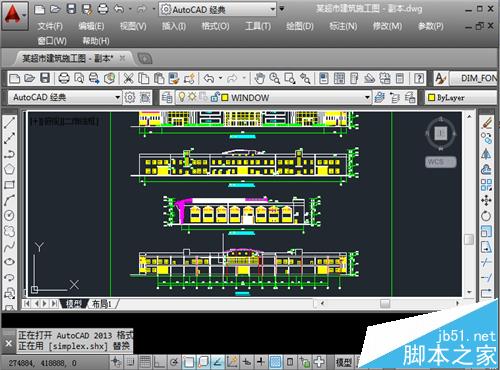

1、打开CAD，进入大绘图空间中，绘制需要的线条，绘制完毕。如这里绘制了两条黄色的线，但是不需要那么长，需要在相交的地方剪断。

2、对于初学者，一般是先点击“剪切”按钮，然后点击选中一条线，点击“回车”确定作为边界，然后点击和它相交的线，就剪切断了，不过这种方式这里没详细提及，因为效率不是很高。这里介绍高效率的方式。

3、如果是精确操作或者是不能批量操作的，就采用这里的第二步简单方式，如果是很规则的，如这里，那就可以直接使用“栏选”，或者是“窗交”的方式，按抓鼠标左键，从右下角到右上角拖动鼠标，选中所有对象。

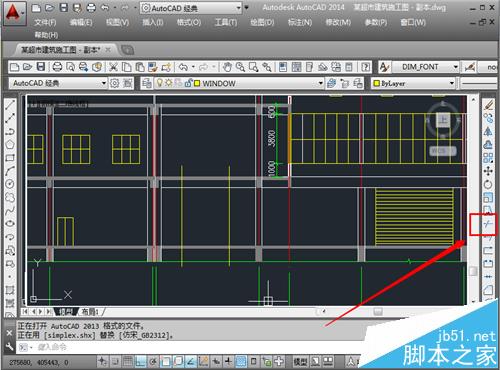

4、选中之后，会显示一些夹点，然后点击右方的“剪切”，激活剪切命令。

5、这里先剪切掉上方多出去的黄色的线条。

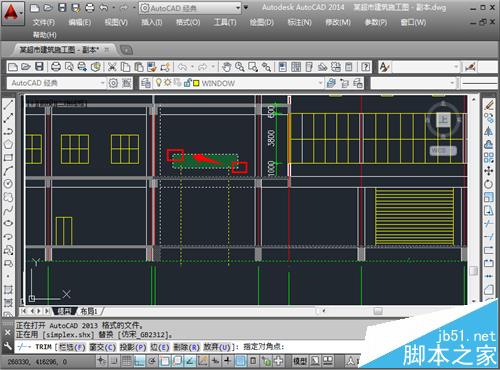

6、将鼠标指针移动到适当位置，也就是能够选中需要剪切部分线的位置，按住鼠标左键不放，然后从右下角网右上角拖动，选中之后，放开鼠标，就批量的剪切完毕。

7、这里是剪切后的图形，这个方式能够批量的剪切某一个方向上的线条，叫高效率的完成工作。

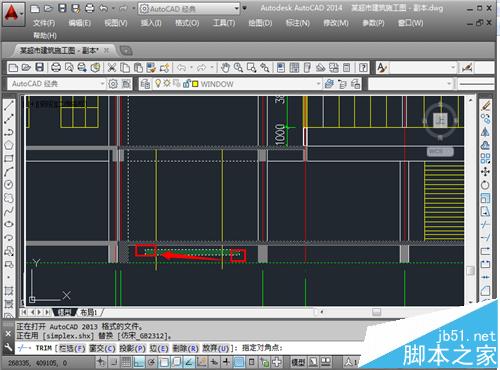

8、同理，将鼠标放到下方需要剪切的线条的位置，从右下角往右上角拖动，选中需要剪切的线条之后，放开鼠标，就剪切完毕。

9、这时候就可以剪切出需要的图形，将不需要的线段去掉。这里并没有讲简单的一般操作，一般剪切操作是：点击“剪切”——然后选定最为剪裁的边——选择之后点击回车确定——要求指定需要被剪裁的边——使用鼠标点击和它相交的线条，就可以减掉不需要的线条了。
