概述
我们在CAD2014里创建布局时，系统自动按模型空间页面创建一个浮动视口，如果对这个视口感觉不符合自己的要求，可删除这个浮动视口，然后重新创建新的浮动视口，今天这个经验是分享怎么创建两个浮动视口的。

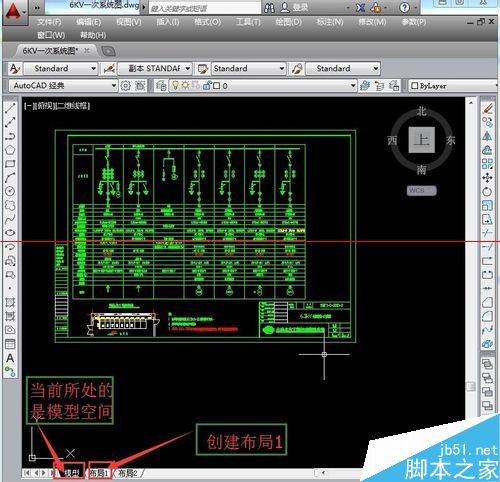

1、用CAD2014程序打开图纸，是在模型空间的，我们点一下布局1
2、就创建了一个新的布局，自动进入按页面所形成的一个浮动视口

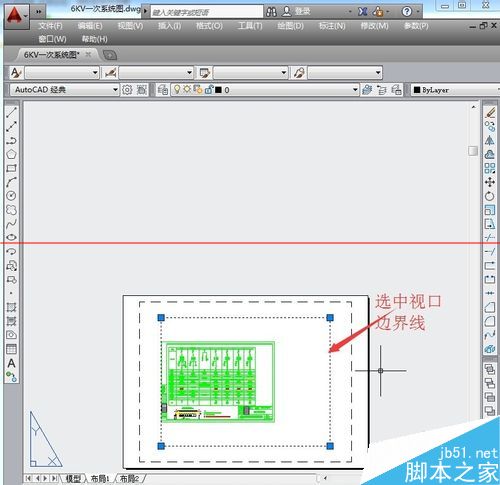

3、如果感觉对这个视口不满意，可以进行删除，创建，调整等的相关操作，在这个布局中，选中视口边界线

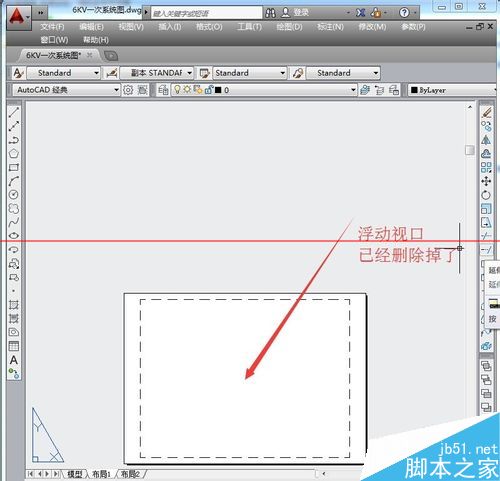

4、然后直接删除浮动视口边界线，点Delete键删除后就没有了
5、然后在菜单视图中选择视口项，新建两个视口
6、弹出两个视口的选项对话框，是水平排列还是垂直排列，在这儿我选择垂直
7、这个就是新创建的两个视口效果布局图，创建两个浮动视口，可以一个中显示 整个图形，在另一个显示部分图形
