dwg图档怎么用CAD2007打印或转成pdf格式？

148 阅读 0 评论 98 点赞

我是靠谱客的博主轻松保温杯，最近开发中收集的这篇文章主要介绍dwg图档怎么用CAD2007打印或转成pdf格式？，觉得挺不错的，现在分享给大家，希望可以做个参考。

有时候，我们会收到一个*.dwg的文档，不需要我们编辑，只需要打印出来即可，没有使用过CAD的朋友，下面我来教你怎么将CAD中的图打印出来，有A3或A4版面，甚至更大的，都可以借鉴一下的哟！有时候，传给客户，客户没有cad软件，我们也可以将dwg档转为pdf档，给客户传过去。下面我来介绍一下。

1、首先打开一张cad图，我自己画了一个比较简单的供介绍说明。

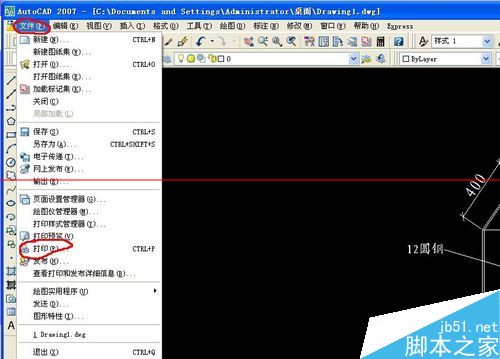

2、点击菜单栏“文件”里的“打印”命令。

3、点击“打印”命令后会出现一个对话框，请按照我的附图操作。每个电脑的打印机不同，选择你经常用的打印机。

4、在打印范围中选择“窗口”。在图纸尺寸选择你想要打印多大的纸张。我选的A4纸张。

5、选择“窗口”后会出现“+”字光标，选择需要打印的图形有。

6、如何将dwg转为pdf格式，和打印的方式一样，就是把“打印机/绘图仪”中的名称改为“DWG TO PDF.PC3”就可以了，然后和打印一样选择图形，然后按确定。

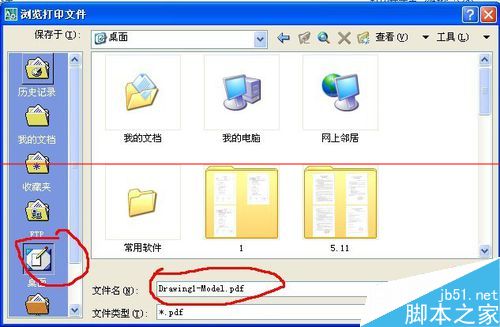

7、会出现一个“浏览打印文件”，设置好你需要保存的pdf的名字和存在哪个地方，按“保存”。

8、图中我已存了一个叫“1.pdf”，这就是我刚刚存的pdf的文件.
