　　场效应管N沟道和P沟道判断方法

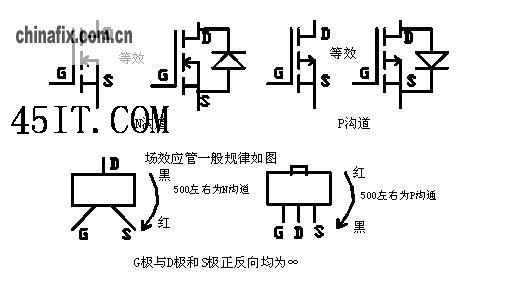

　　（1）场效应管的极性判断，管型判断（如图）

　　G极与D极和S极正反向均为∞
　　（2）场效应管的好坏判断
　　把数字万用表打到二极管档，用两表笔任意触碰场效应管的三只引脚，好的场效应管最终测量结果只有一次有读数，并且在500左右。如果在最终测量结果中测得只有一次有读数，并且为“0”时，须用表笔短接场效应管识引脚，然后再测量一次，若又测得一组为500左右读数时，此管也为好管。不符合以上规律的场效应管均为坏管。
　　场效应管的代换原则（注：只适合主板上场效应管的代换）
一般主板上采用的场效管大多为绝缘栅型增强型N沟通最多，其次是增强型P沟道，结型管和耗尽型管一般没有，所以在代换时，只须在大小相同的情况下，N沟道代N沟道，P沟道代P沟道即可。
